直径6.35单孔卷式线缆固定夹结构

　　在低压电气柜布线、小型机电设备内部走线、户外小型电源模块接线场景中，线缆的径向固定与防磨防护一直是结构布线环节容易被忽略但直接影响设备长期运行可靠性的细节。这款适配直径6.35mm线缆的卷式夹件，正是针对小直径动力线、信号线束的固定需求设计的冲压成型五金件，区别于传统尼龙扎带的一次性固定方式，也不同于双侧螺钉固定的压线夹，它采用单安装孔加卷式抱线环的结构，在狭小安装空间内可以实现快速定位与线缆夹持。

　　从实际使用场景来看，这类夹件常应用在小型电源变压器周边的出线固定、工控板卡外接引线的根部防拉、小型通讯设备内部射频线的走线约束场景，尤其是在设备存在小幅振动的工况下，比如小型风机配套电源、车载低压供电模块内部，线缆如果没有可靠的径向约束，会随设备振动反复弯折根部线皮，长期运行后容易出现绝缘层破损、线芯断裂的问题，而这款夹件的卷式环结构可以完整包裹线缆圆周方向近三分之二的区域，夹持时不会像平口压线夹那样在线缆表面形成集中压痕，也不会因为夹持力过大压伤内部线芯。

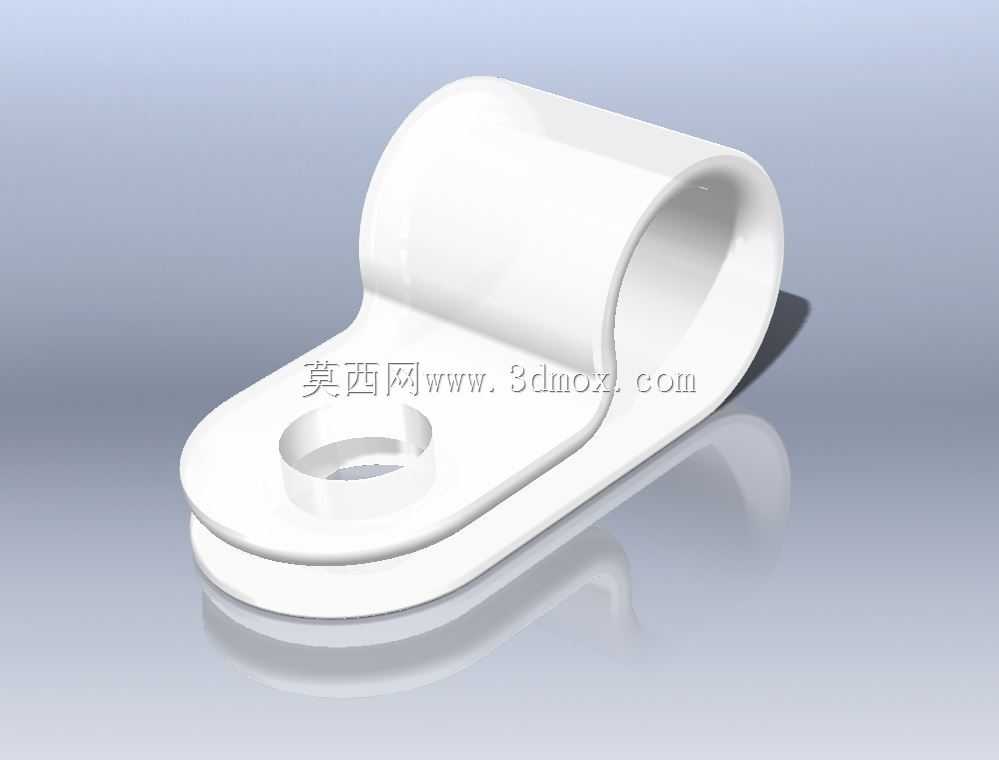

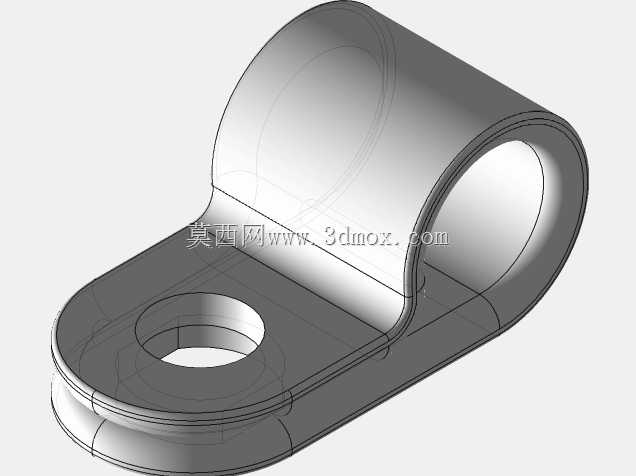

　　设计层面上，这款夹件的整体结构分为两个功能区域，一端是带单安装通孔的平板固定座，另一端是一体冲压弯折成型的C型卷环，两个区域之间通过平滑的圆弧过渡连接，没有尖锐的折角，一方面可以避免安装时划伤操作人员手指，另一方面也能防止线缆在靠近固定座的位置被硬折角割伤绝缘层。卷环的内径严格匹配6.35mm的线缆外径，成型时卷环的开口处做了向外的微翻边处理，线缆卡入时不会被开口的锐边刮伤，同时卷环自身具备一定的弹性变形量，实际适配时可以兼容外径在6.2mm到6.5mm之间的线缆，不会因为线缆外径的微小公差出现夹不紧或者卡入困难的问题。

　　安装边界方面，固定座上的安装通孔适配常规的M3或者M3.5规格的安装螺钉，固定座的底面为完全平整的平面，可以贴合在金属安装板、塑料机壳内壁、变压器骨架侧面等多种安装基面上，安装时只需要打一颗螺钉即可完成固定，相比双孔固定的线夹，它对安装空间的占用更小，不需要预留两个螺钉孔的安装位置，在空间紧凑的小型设备内部优势非常明显。夹件整体的厚度根据使用场景的不同通常在0.8mm到1.2mm之间，冲压成型后卷环的圆度公差控制在0.1mm以内，保证线缆穿入后受力均匀，不会出现局部挤压的情况。

　　从布线工艺的角度来说，这类单孔卷式夹件的使用可以大幅提升布线效率，传统的扎带固定需要先穿扎带、拉紧、剪余料，工序多且扎带拉紧力不好控制，而这款夹件只需要先将夹件通过螺钉预固定在安装位，随后将线缆卡入卷环内，再拧紧螺钉即可完成固定，后期维护时如果需要更换线缆，只需要将线缆从卷环开口处取出即可，不需要拆卸整个夹件，维护效率更高。同时金属材质的夹件相比尼龙扎带具备更好的耐温性能，在设备内部靠近发热元件比如变压器、功率电阻的位置，不会因为长期高温出现老化脆断的问题，固定可靠性更有保障。

　　在结构细节处理上，固定座与卷环连接的过渡区域做了加强筋式的压型处理，虽然是一体冲压的薄板件，但过渡区域的压型可以提升整个夹件的结构刚度，拧紧安装螺钉时不会出现固定座变形翘曲的问题，也能保证卷环在受到线缆拉扯力时不会出现角度偏移，始终保持对线缆的可靠夹持。卷环的末端做了圆弧收边处理，没有冲压后的断口锐边，线缆在振动过程中与卷环末端接触时，不会被锐边磨破绝缘层，这一点在户外使用的小型供电设备中尤为重要，户外设备的温差变化大，线缆绝缘层会随温度变化出现热胀冷缩，如果夹件有锐边，很容易在长期微动摩擦下割破线皮引发短路故障。

　　实际选型应用时，需要注意这款夹件适配的是单根直径6.35mm的线缆，或者是总外径在适配范围内的多芯细线束，不适合夹持外径偏差过大的线缆，否则会出现夹持力不足导致线缆滑脱，或者卡入困难损伤线皮的问题。安装时螺钉的拧紧力矩需要控制在合理范围内，避免力矩过大导致固定座变形，进而影响卷环的圆度，降低夹持效果。如果是在有绝缘要求的场景下使用，还可以在卷环内侧套一层薄的绝缘橡胶套，进一步提升防护性能，避免金属夹件与线缆屏蔽层接触形成不必要的接地回路。
