卧式双极双掷滑动式电路切换开关结构

　　在低压电子控制回路的设计选型中，双极双掷滑动开关是小功率信号回路、电源切换回路里极为常用的基础元件，这类开关常被布置在小型手持设备、仪器仪表、低压控制模块的面板或内部PCB板上，用来实现两路独立电路的同步通断切换，相比单极开关，它能同时控制两个互不连通的回路，在需要同步切换信号正负极、双路电源通路的场景里，能大幅简化布线逻辑，减少操作步骤。

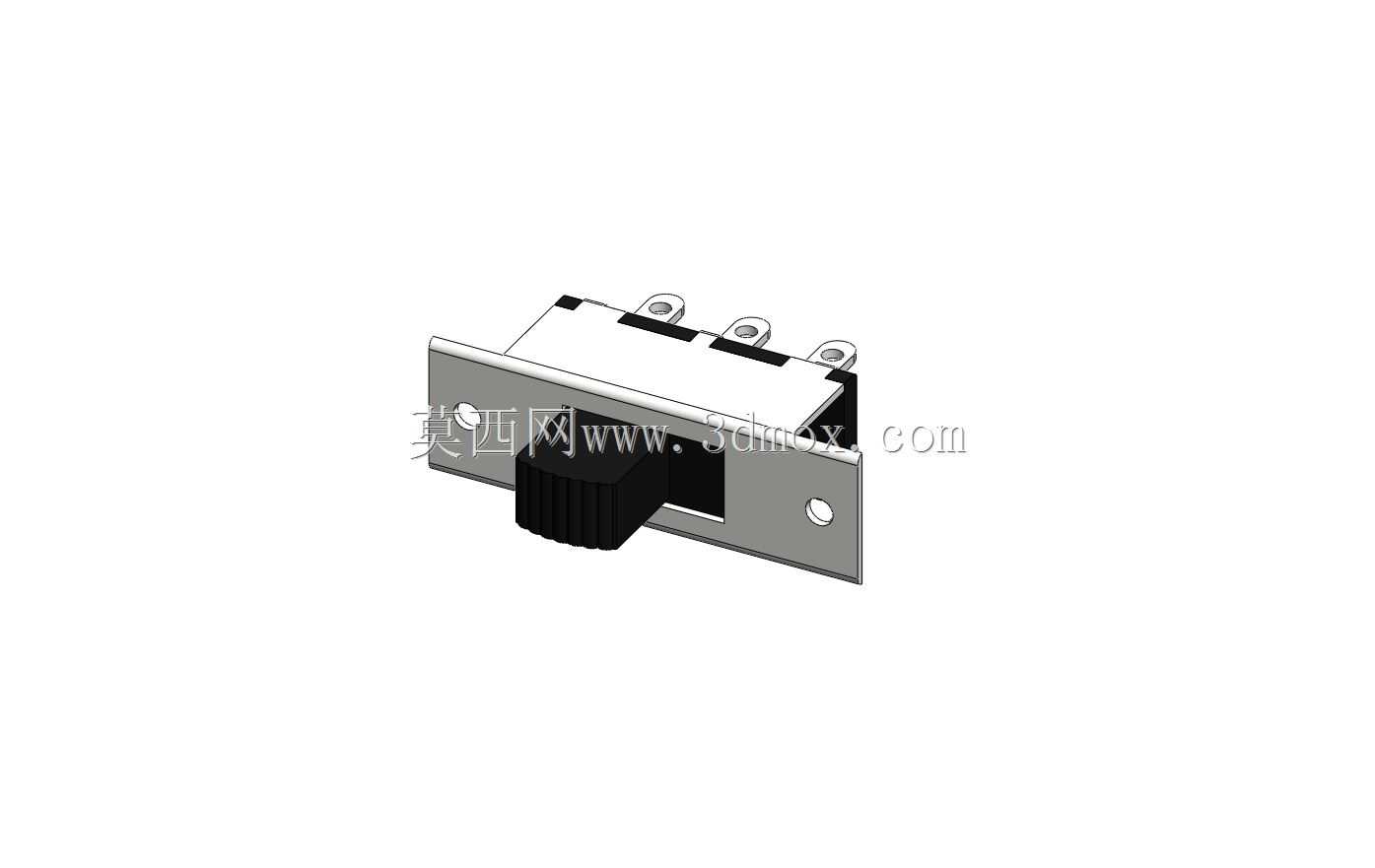

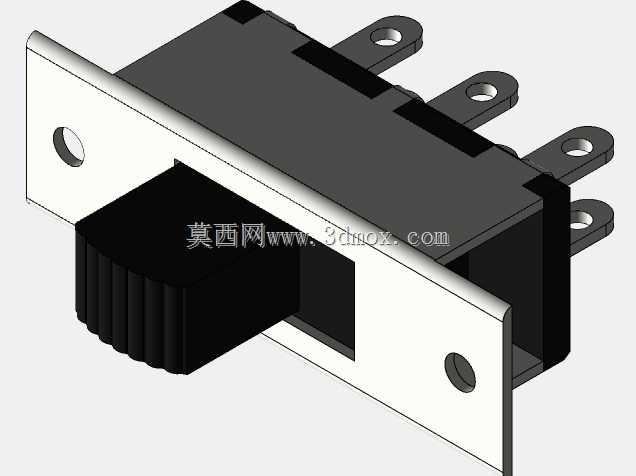

　　这款卧式安装的DPDT滑动开关，整体采用金属支架加绝缘基座的组合结构，外露的滑动拨帽做了防滑齿纹处理，实际操作时手指推动的阻尼感适中，不会出现打滑或者行程虚位的问题。从结构设计来看，开关内部的六个接线端子分为两组独立的通路，其中两个端子作为公共输入端，剩余四个端子两两对应两个切换档位，当拨块滑动到不同位置时，内部的导电接触片会将公共端分别与对应侧的输出端连通，实现两个回路的同步换向，所有输出端子之间都做了绝缘隔离，不会出现不同回路间的串电问题，满足低压小电流场景下的绝缘安全要求。

　　从安装边界来看，这款开关采用侧装卧式结构，金属安装支架上预留了两个固定孔位，可以通过螺丝直接固定在设备壳体或者PCB安装座上，支架的平面度公差控制在合理范围内，安装后不会出现翘边、松动的问题。接线端子采用直插式设计，适配常规波峰焊工艺，端子的伸出长度刚好匹配常规厚度的PCB板，焊接后不会出现端子过短导致虚焊、或者过长顶到壳体内部其他元件的问题。开关的整体厚度较薄，安装后不会占用过多的设备内部空间，对于内部布局紧凑的小型电子设备来说，这种薄型设计能有效压缩整机的厚度尺寸，给其他功能元件留出更多布置空间。

　　在实际功能特性上，这款开关的接触片采用弹性铜材制作，表面做了防氧化镀层，长期使用后接触电阻不会出现明显上升，能保证信号传输或者小电流供电的稳定性，拨块的滑动行程做了明确的档位限位，切换到位后会有清晰的触感反馈，操作人员不需要观察指示灯也能明确判断开关所处的档位，避免出现切换不到位导致的电路接触不良问题。开关的绝缘基座采用耐高温工程塑料制作，能耐受常规焊接时的高温，不会出现焊接受热变形、基座融化的问题，适配批量生产时的自动化焊接工艺要求。

　　在具体应用场景中，这类开关常被用在小型测试仪器的信号通道切换、手持电子设备的功能模式切换、小型电源模块的输出通路切换、玩具类产品的正反转向控制等场景，相比拨动式或者按压式开关，滑动式结构的误触概率更低，拨块需要施加一定的横向推力才能完成档位切换，日常使用中不会因为轻微的磕碰就出现档位跳变的问题。在进行三维结构设计时，这款开关的模型还原了实际产品的所有安装特征，包括固定孔的位置尺寸、接线端子的间距、拨帽的滑动行程范围、整体外形的安装避让尺寸，结构工程师在进行整机布局时，可以直接调用这个模型进行装配干涉检查，提前核对安装位置的空间余量，避免后期打样时出现开关与壳体、其他元件干涉的问题，也能根据模型的拨块活动范围，在设备面板上预留出合适的拨杆活动槽口，保证开关安装后拨块能顺畅滑动，不会被面板槽口卡住。

　　从设计细节来看，模型还原了开关金属支架的折弯特征、绝缘基座的卡扣结构、拨帽的防滑纹理、接线端子的倒角细节，所有特征的尺寸都与实际量产产品保持一致，不会出现模型尺寸与实物偏差过大导致的装配问题。在进行PCB布局时，也可以参照模型的端子位置来绘制封装，保证焊接后开关的位置与结构设计的安装位完全匹配，减少后期试产时的改模次数。对于需要做设备外观效果渲染的设计人员来说，模型的材质区分也做了明确的划分，金属支架的金属质感、绝缘基座的哑光塑料质感、拨帽的防滑纹理质感都能直接用于渲染输出，不需要再额外拆分零件赋予材质，能有效缩短整机设计的周期。
