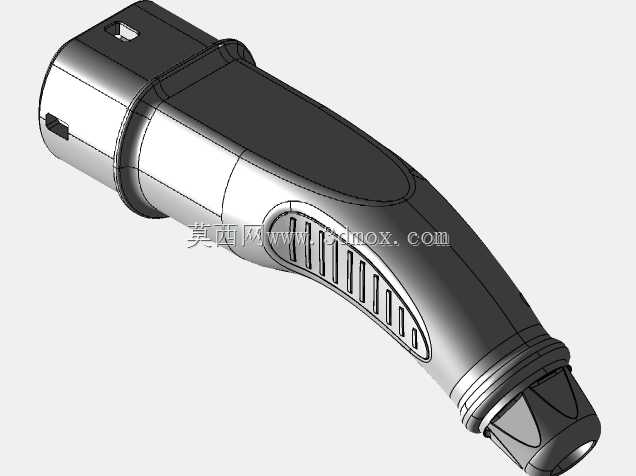

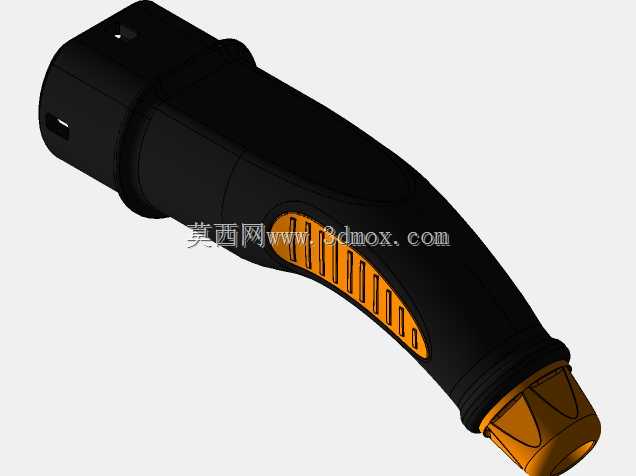

J1772电动汽车2型交流充电枪插头结构

　　这款J1772标准的电动汽车2型充电插头，是交流慢充场景下连接车载充电机与外部交流供电桩的核心交互部件，日常落地场景覆盖民用家用壁挂桩、公共交流慢充桩、便携充电枪等多数民用交流补能场景，是当前北美及国内部分早期交流充电体系中应用范围较广的接口形态。

　　从实际使用功能来看，该插头承担交流电能传输、充电状态信号交互、插拔过程防误触保护的核心作用，内部集成了交流火线、零线、接地的功率传输端子，同时配备充电连接确认、控制导引的信号端子，能够在插合到位后才允许供电回路导通，插拔过程中先断开功率回路再切断信号，避免带载插拔产生拉弧损伤端子。插头尾部的防弯折结构做了多道环形加强筋设计，能够适配日常使用中拖拽、弯折线缆的工况，减少线缆根部因为反复弯折出现的线芯断裂、护套破损问题，握把区域的凹凸防滑纹理，是按照成年人手掌抓握的施力角度设计的，插拔时手掌贴合区域的摩擦力足够，即便是戴薄劳保手套操作也能稳定施力，不会出现打滑脱手的情况。

　　设计过程中首先要匹配J1772接口的标准插合尺寸，插头前端的插合段外径、端子排布位置、锁止卡扣的凸起尺寸都严格遵循标准规范，保证和不同厂商生产的车端充电插座能够顺利插合，不会出现尺寸偏差导致的插不进、锁不住、接触不良的问题。插合端面的密封圈做了唇边式结构，插合后能够贴合插座端面，满足户外使用时的防雨防尘要求，避免雨水、灰尘进入端子区域造成绝缘下降、接触电阻升高的问题。握把的弧度是按照人手插拔时的手腕自然角度设计的，整体呈15度左右的倾斜角，插拔时手腕不需要过度弯折，符合人体施力的习惯，长时间操作也不容易产生疲劳感。插头侧面的锁止按键位置刚好在食指自然放置的区域，按下按键即可解锁卡扣拔出插头，操作行程设置在5毫米左右，按压力度控制在15牛上下，既不会因为太轻导致误触解锁，也不会因为太重导致操作费力。

　　安装边界方面，插头前端插合段的长度控制在45毫米，插入车端插座后，外露的握把部分距离车身钣金的最小间隙预留了20毫米，不会和车身周围的凸起结构产生干涉，即便是充电口布置在车身翼子板凹陷区域的车型，也能顺利插合到位。尾部的线缆出线口做了渐扩式的锥面设计，适配外径12毫米到16毫米的多芯充电线缆，压接端子后的内部走线空间预留了足够的弯曲半径，不会出现线芯硬折导致的接触不良问题。插头外壳采用阻燃耐候的工程塑料材质，表面做了哑光磨砂处理，长期户外暴晒也不容易出现老化变脆、褪色开裂的问题，橙色的装饰区域除了防滑作用，也能起到视觉提示作用，让用户在光线不好的地下车库也能快速找准插头的握持位置。端子区域的绝缘隔层将每个功率端子单独分隔，避免端子之间因为异物、凝露出现爬电击穿的问题，接地端子的长度比功率端子长2毫米，保证插合时先接通接地回路，拔出时后断开接地，符合电气安全的设计要求。

　　在实际结构验证阶段，这款插头的插拔寿命按照万次以上的标准设计，锁止卡扣的根部做了圆弧过渡处理，减少反复插拔过程中的应力集中，避免卡扣断裂失效。端子接触片采用高弹性铜合金材质，表面镀银处理降低接触电阻，大电流通过时的温升控制在安全范围内，长时间充电也不会出现过热的问题。插头整体的重量控制在300克以内，单手握持操作没有明显的负重感，外壳的合模缝做了错位设计，避免合模缝处出现毛刺划手的问题，边缘位置全部做了R2以上的圆角处理，没有尖锐的棱角，日常使用中不会划伤手部或者车身漆面。
