直角轴齿轮减速电机传动结构设计

　　在非标自动化产线改造、小型专用测试设备开发的场景里，动力端与负载端的转速扭矩匹配始终是结构设计阶段绕不开的核心环节，这类直角安装形式的齿轮减速传动单元，恰恰是解决小空间内动力换向、降速增扭需求的常用选型方案。不同于同轴式减速结构的轴向串联布局，该款传动单元采用电机与减速箱体直角正交的布置形式，能在不额外增加动力段轴向长度的前提下完成动力输出方向的90度转向，尤其适配安装空间局促、动力输入轴与负载轴呈垂直排布的设备工况，比如小型输送线的端部驱动、工位转台的侧装动力组、专用测试仪器的动力输入模块，都能通过这类结构大幅压缩设备整体的安装占位。

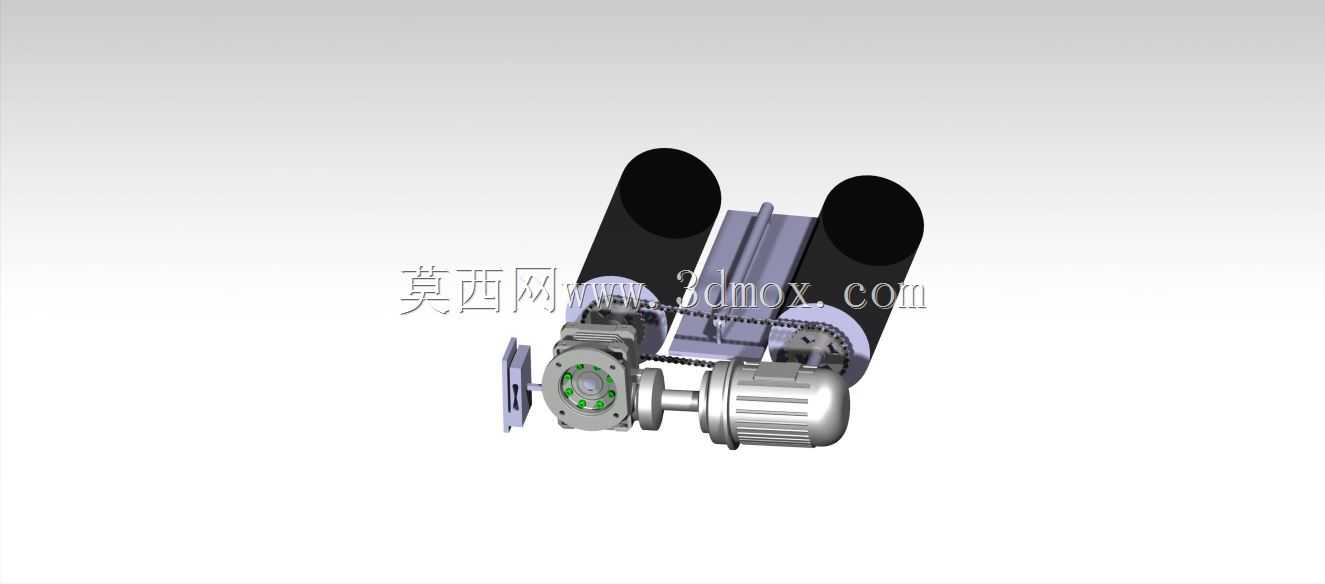

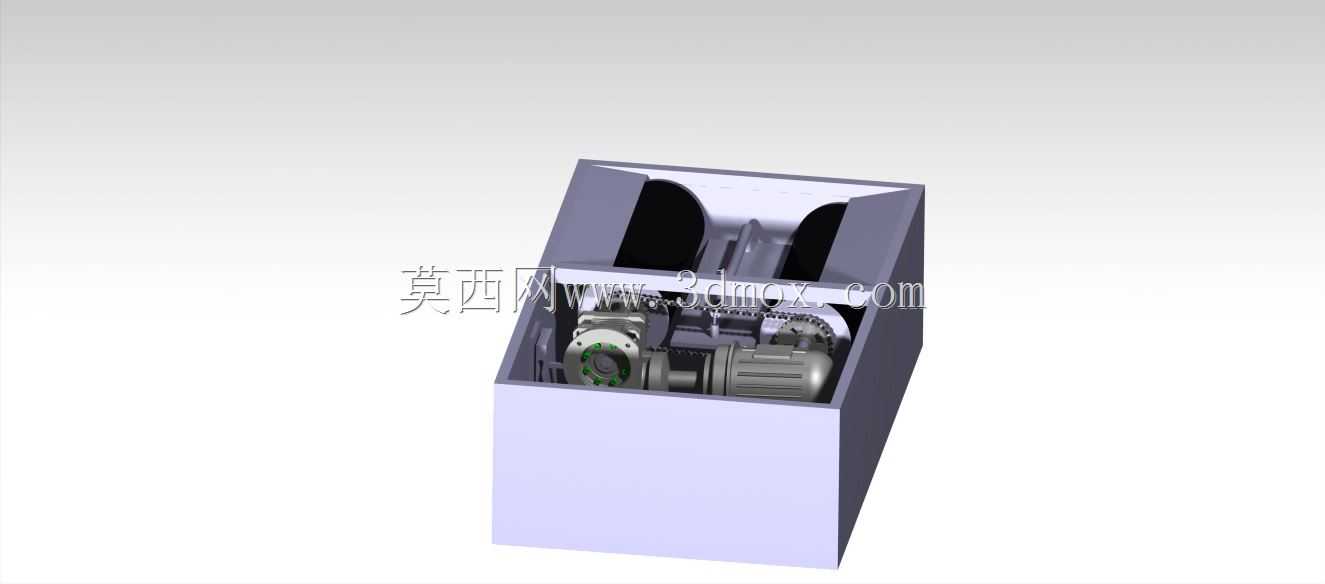

　　从功能实现逻辑来看，该传动单元的核心作用是在电机输出端与从动负载之间建立匹配的转速扭矩转换链路：常规异步电机或伺服电机的额定输出转速普遍在每分钟上千转，输出扭矩较小，无法直接驱动需要大扭矩低转速运行的负载，通过减速箱内部的多级齿轮啮合传动，可将电机的高转速低扭矩输出转换为低转速大扭矩的动力输出，同时依靠齿轮副的啮合刚性保证传动过程的转速稳定性，避免负载波动带来的转速跳变。此前在摩托车制动测试台架的开发项目中，就选用了同结构形式的减速传动单元，台架需要模拟不同转速下的制动片摩擦工况，要求动力端能在宽转速范围内输出稳定扭矩，同时安装位置要避让台架的制动工装安装区，直角布局的减速结构刚好能将电机布置在台架侧面，不占用台架上部的工装操作空间，齿轮传动的刚性也能保证制动过程中负载突变时动力输出不出现迟滞，完全满足测试工况的动态响应要求。

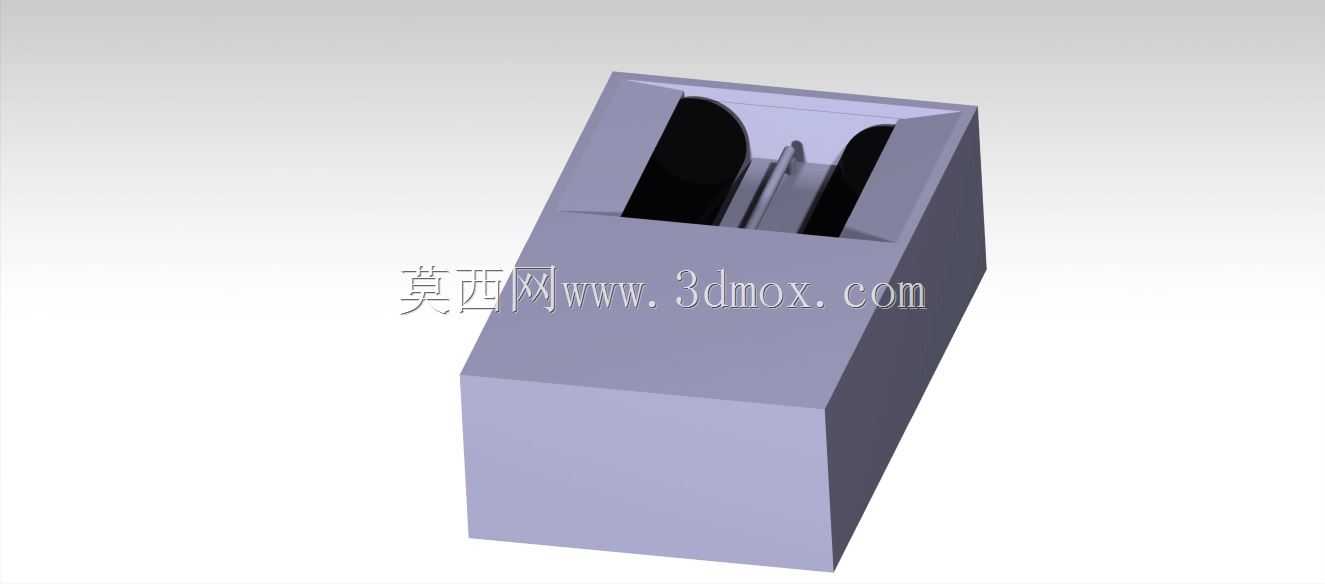

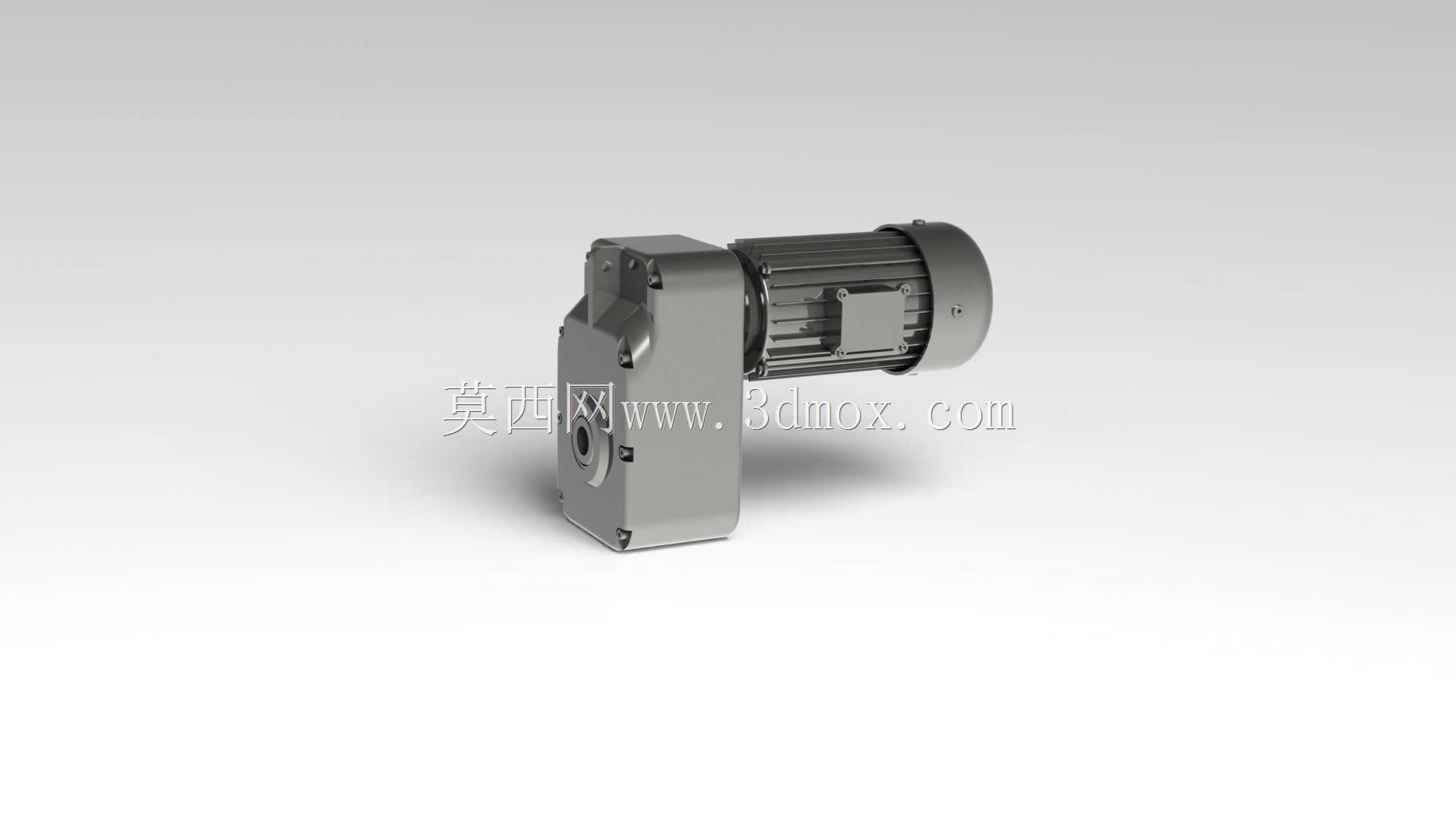

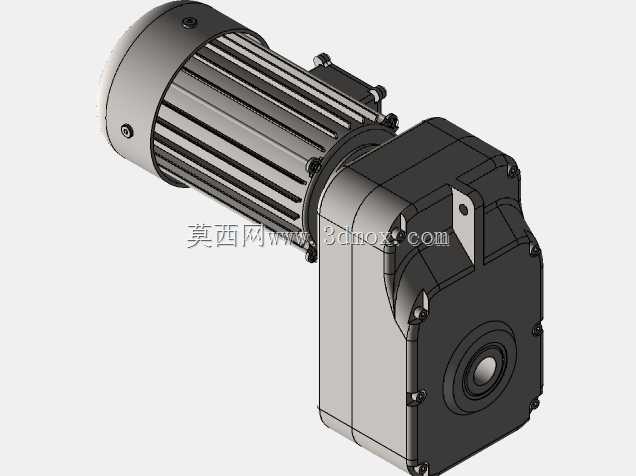

　　从结构设计的细节来看，该传动单元的电机部分采用标准的圆柱形机壳设计，后端集成散热筋结构，保证长时间运行时的绕组热量能及时散出，接线盒布置在机壳侧面，方便现场布线时的线缆接入，不会与周边安装结构产生干涉。减速箱体采用一体式铸铝壳体加工而成，既保证了齿轮安装轴系的支撑刚性，又能控制整体部件重量，箱体的安装面经过精铣加工，平面度控制在合理公差范围内，保证安装时与设备安装基面的贴合度，避免长期运行出现箱体震动导致的齿轮偏磨。输出轴采用实心轴设计，轴端预留键槽，可通过键连接与负载端的联轴器、链轮或者带轮进行传动连接，轴伸端的密封结构采用双唇口油封，能有效阻挡箱体内部的润滑脂泄漏，同时避免外部的粉尘、水汽进入箱体内部磨损齿轮啮合面。

　　关于安装边界的尺寸把控，这类直角减速传动单元在选型建模时需要重点关注几个核心尺寸参数：首先是电机轴线与输出轴轴线的中心距，这个参数直接决定了安装时电机部分在垂直于输出轴方向的伸出长度，若周边有其他设备构件，需要预留足够的安全间隙，避免运行过程中出现碰撞；其次是输出轴的轴径、键槽尺寸以及轴伸长度，这些参数需要与负载端的连接部件完全匹配，公差配合需符合传动件的安装标准，避免出现连接松动或者装配卡滞；再者是箱体上的安装孔位分布尺寸，包括安装孔的孔径、孔距以及安装面到输出轴轴线的中心高，这些尺寸直接决定了该部件能否顺利固定在设备的安装基面上，建模时需要严格按照实际安装公差进行尺寸标注，避免现场安装时出现孔位错位的问题。另外还要注意电机尾部的散热空间预留，不能将电机尾部紧贴设备壁板安装，要留出足够的空气流通间隙，保证电机运行时的散热效率，避免长时间高负载运行出现过热保护。

　　在齿轮传动副的设计上，这类小功率减速单元多采用斜齿轮与锥齿轮组合的传动结构，输入端的锥齿轮完成90度的动力换向，后续的斜齿轮副完成逐级降速，斜齿轮的啮合重合度更高，传动过程更平稳，运行噪音比直齿轮结构更低，适合对运行噪音有一定要求的车间工位设备。齿轮材料多选用渗碳淬火的合金钢，齿面经过精磨加工，能保证长期啮合运行的耐磨性，箱体内部填充半流体润滑脂，采用终身润滑的密封设计，日常使用过程中不需要定期更换润滑油，减少了设备后期的维护工作量。在进行三维建模时，需要重点还原齿轮的啮合间隙、轴系的支撑轴承位置、密封件的安装槽结构，保证模型在进行虚拟装配时能完全还原实际部件的装配关系，方便后续进行整体设备的干涉检查、运动仿真验证，提前发现设计阶段的布局问题，减少实际加工装配时的整改成本。
