电子设备用铝型材散热片结构设计

　　在中小功率电源变压器、低压工控电源模块的热设计环节，散热构件的选型与结构匹配直接决定了整机长期运行的可靠性，这类铝挤型散热片是目前板载式电源、小型电子变压器配套散热方案里应用占比极高的一类结构。不同于大功率设备配套的复合液冷、热管散热结构，这类纯铝挤成型的散热片依靠自身平行肋片形成的自然对流通道完成热交换，不需要额外配置风冷组件，在密闭性要求一般、功率密度适中的工控场景、民用电子设备内部，能够以极低的装配成本实现稳定的热导出效果。

　　从结构设计逻辑来看，这类散热片采用等间距平行直肋布局，肋片厚度与肋间距经过对流换热效率优化，既保证了铝型材挤压成型时的工艺可行性，避免肋片过薄导致成型后变形、垂直度不足的问题，也控制了肋片间的空气流动阻力，让热空气能够顺着肋片间隙自然上升流出，冷空气从肋片两端持续补充形成稳定的自然循环。散热片的基座平面度有严格要求，装配时与发热器件的接触面需要涂覆均匀的导热硅脂，填充微观层面的接触间隙，降低接触热阻，保证变压器、功率管等发热元件产生的热量能够快速传导到整个散热片基座，再均匀分散到每一片肋片上通过空气对流散出。

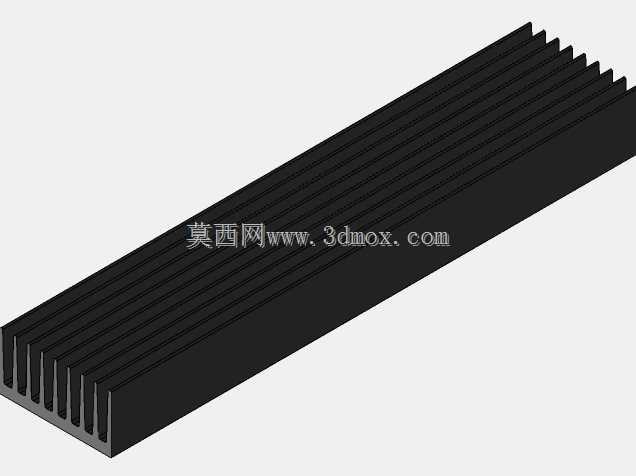

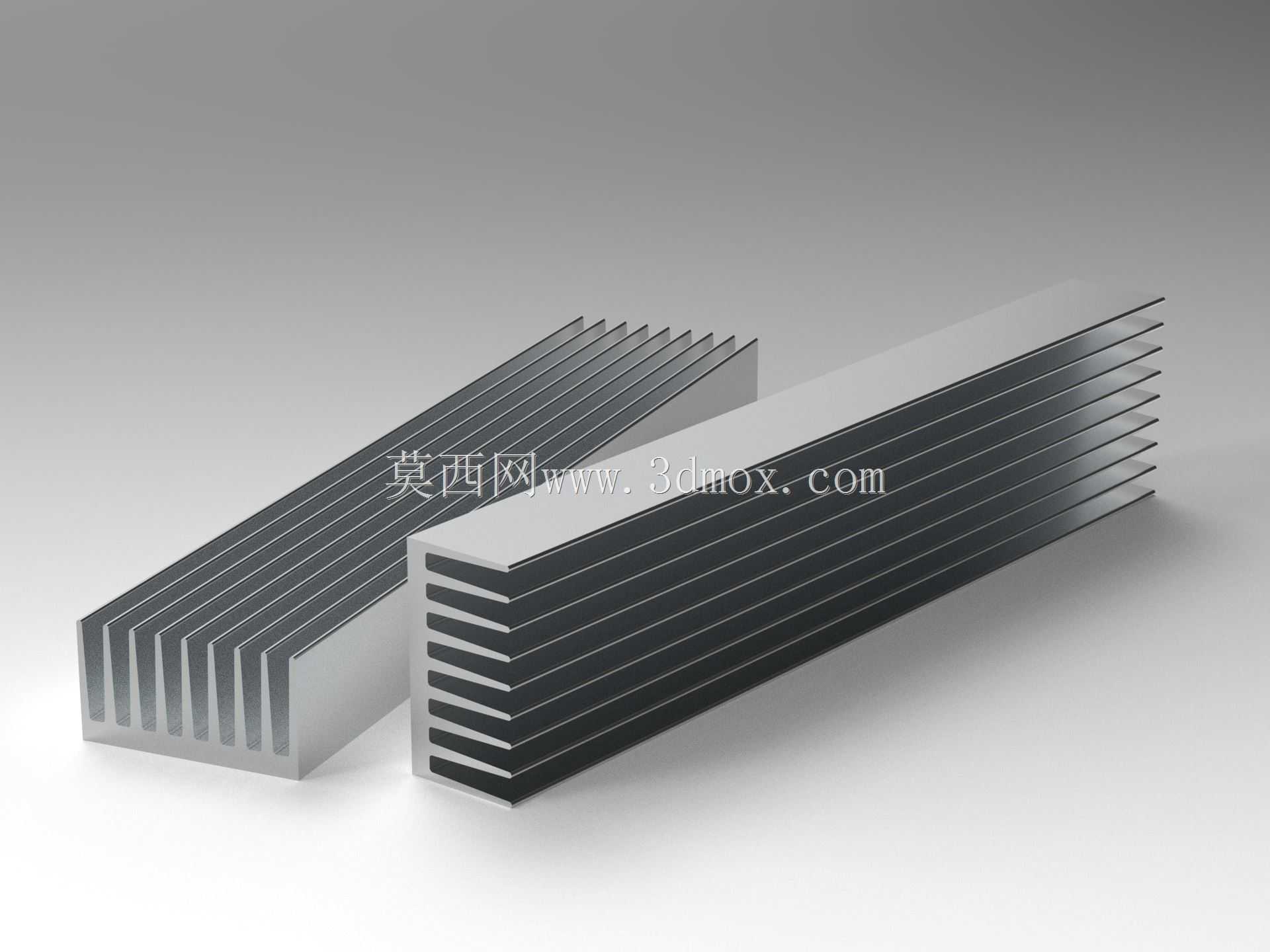

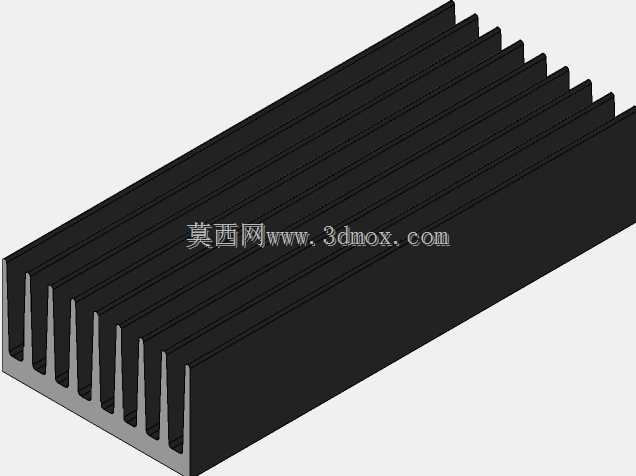

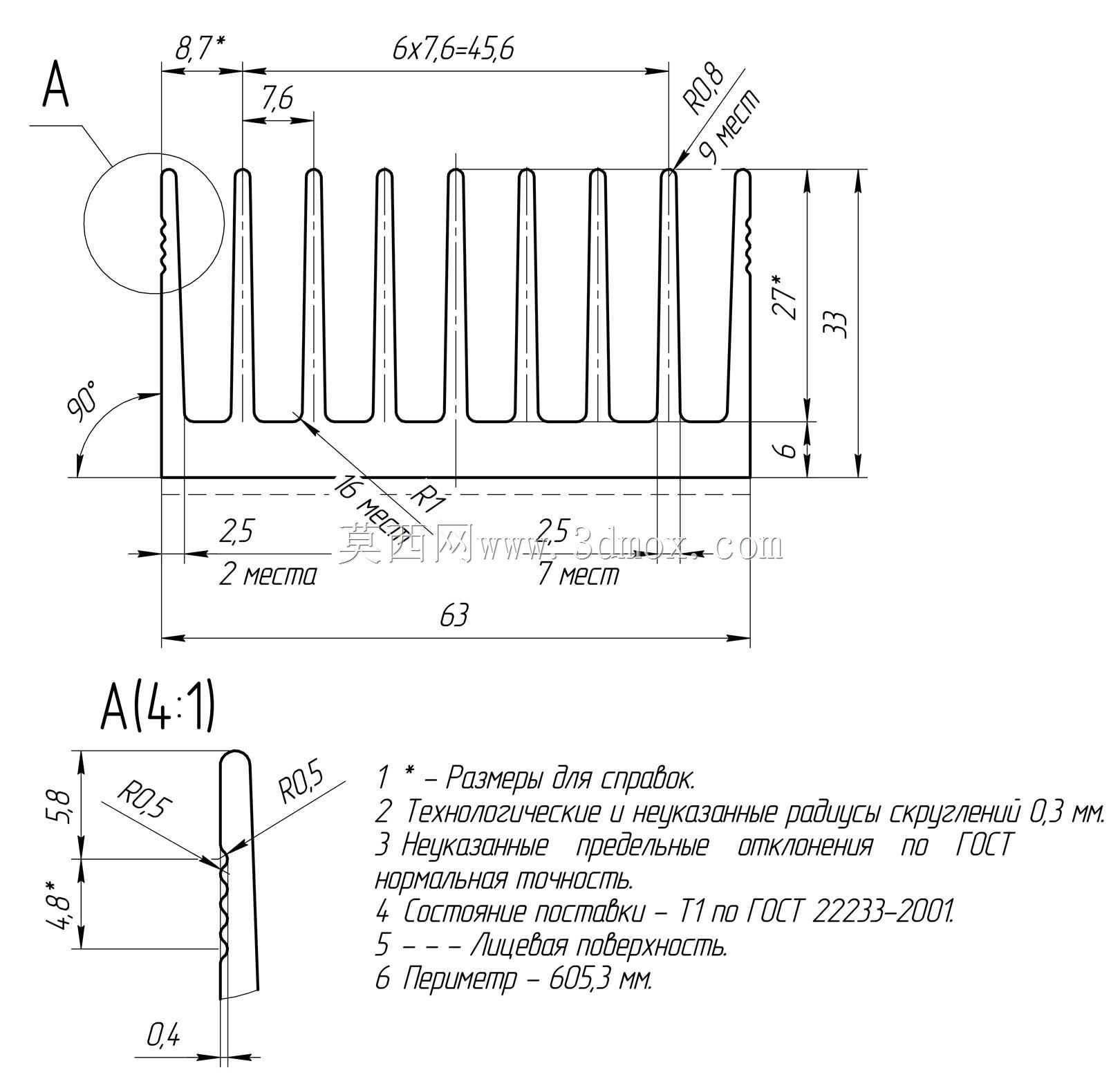

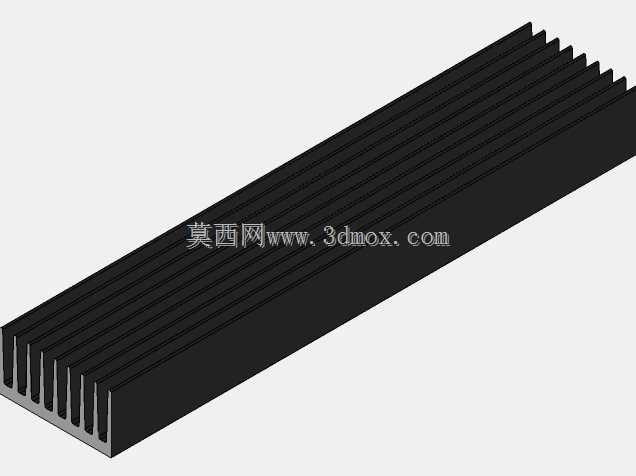

　　尺寸边界上，这款散热片的截面宽度为63mm、高度33mm，长度规格覆盖150mm与300mm两个常用段，能够匹配不同功率等级的电源变压器安装面尺寸，基座厚度经过刚度校核，在长度300mm的规格下，安装锁紧后不会出现中部翘曲的问题，保证整个安装面与发热器件贴合紧密。安装方式上既可以采用背胶粘贴适配小功率轻量化场景，也可以在基座预留安装孔位，通过螺丝锁紧固定在PCB板或者设备金属机架上，适配不同装配工艺的生产线需求。

　　在实际应用场景中，这类散热片除了配套电源变压器使用，也常被用于LED驱动电源、小型功率放大器、车载低压控制模块的散热设计中，铝材质本身的轻量化特性不会给整机带来过多的重量负担，同时铝的导热系数能够满足百瓦级以内发热功率的散热需求，不需要额外做表面阳极氧化处理也能具备足够的抗锈蚀能力，在常规室内工控环境下使用寿命能够匹配整机的全生命周期。设计建模过程中，需要重点关注肋片的拔模角度，铝挤工艺要求肋片沿挤出方向保持一致的拔模斜度，避免挤出成型时出现模具损耗过快、型材表面拉伤的问题，同时肋片的根部圆角需要做合理过渡，减少应力集中，避免散热片受到外力冲击时肋片从根部断裂。另外在匹配不同安装场景时，可以根据实际发热器件的位置，在基座上灵活加工避让槽或者安装孔位，不需要改动整体肋片结构，具备很强的适配通用性，能够缩短非标设备的热设计周期，减少定制散热构件的开模成本。
