松下hb20a型塑壳安全断路器结构设计

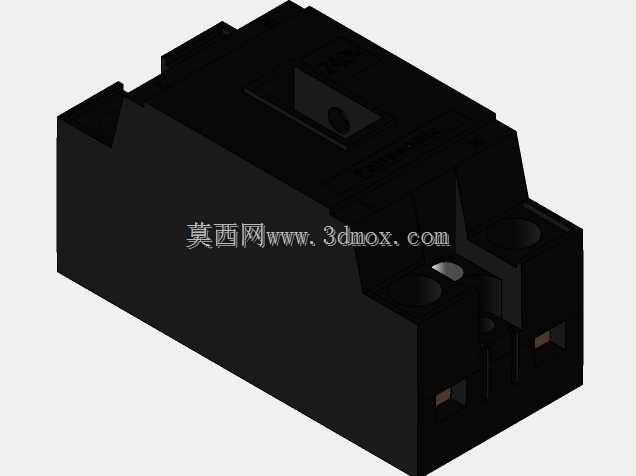

　　这款20A规格的双极塑壳安全断路器，主要面向民用及小型工业低压配电场景，常见于入户配电盘、小型设备控制柜、商用照明回路的前端保护位置，承担回路过载、短路故障时的快速分断职责，避免线路过热起火、后端用电设备烧毁的风险。从结构设计来看，整体采用阻燃黑色热固性塑壳作为主体承载结构，外壳壁厚均匀，加强筋布置在接线端子腔与操作机构腔的分隔位置，既满足分断时的内部电弧耐受强度，也能在日常安装时承受接线端子的拧紧力矩不会出现壳体开裂。

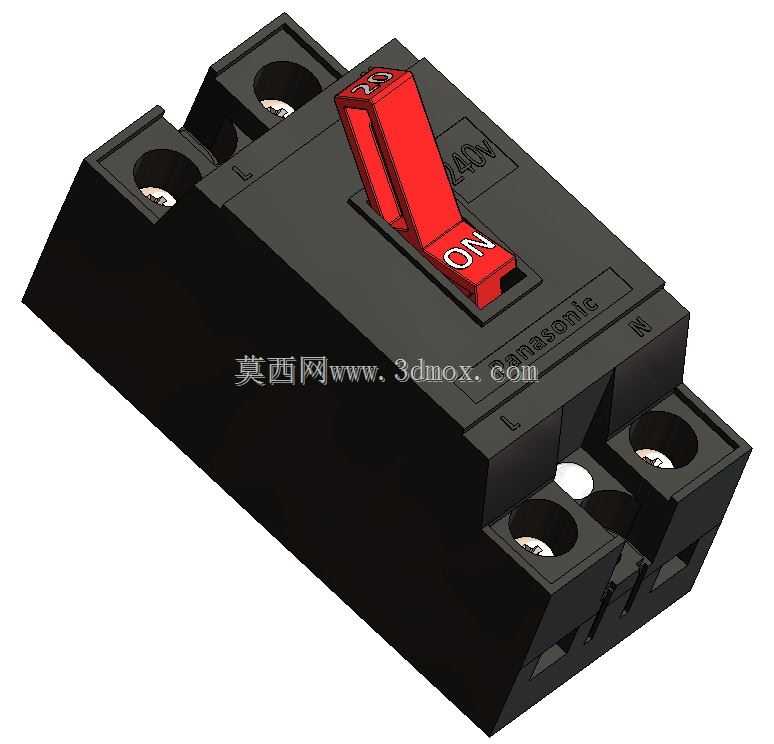

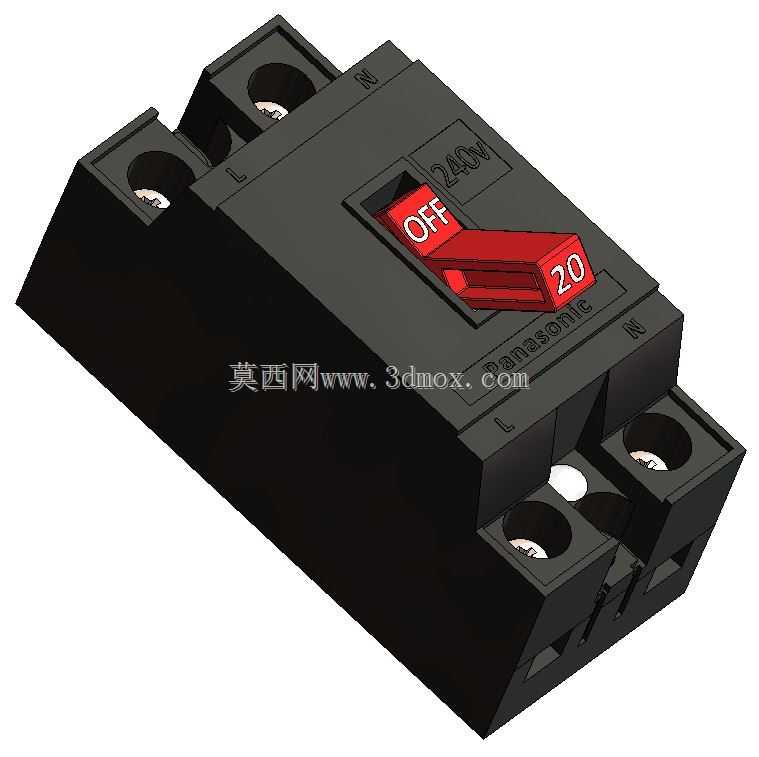

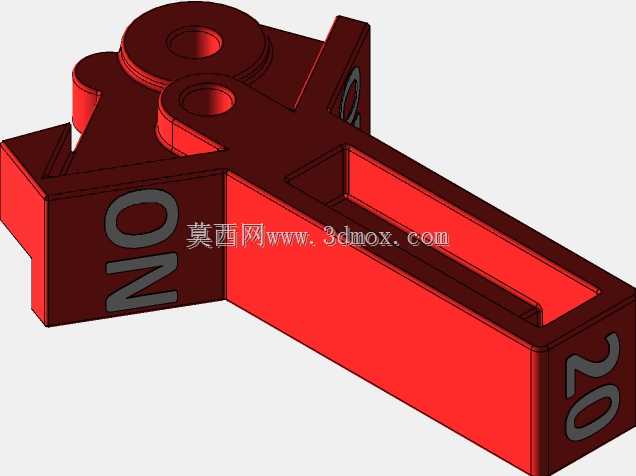

　　操作手柄采用醒目的红色设计，分断位置标注清晰的OFF标识，手柄操作行程经过合理设计，分合闸时的手感反馈明确，不会出现虚位导致的状态误判，手柄与壳体之间的缝隙设置了防尘挡边，可减少配电环境内的粉尘进入机构腔引发的卡滞问题。接线端子采用上下对称的双孔位布局，适配6-16平方毫米的铜芯导线接入，端子压接面设计有防滑齿纹，拧紧后可避免导线长期受温度变化影响出现松脱，端子腔的深度足够容纳导线端头的绝缘护套，不会出现裸露导体外露的安全隐患。

　　安装方式采用标准35mm导轨卡扣结构，壳体背部的卡扣带有弹性解锁拨片，安装时只需对准导轨按压即可卡入固定，拆卸时用一字螺丝刀拨动解锁拨片即可快速取下，无需额外拆卸固定螺丝，适配目前行业内通用的配电导轨安装尺寸，可直接替换同规格的老旧断路器产品，无需改动原有配电盘的安装开孔。内部结构布局上，操作机构与灭弧腔之间设置了独立的隔弧板，分断短路电流时产生的电弧会被快速引导至灭弧栅片区域切割熄灭，不会向操作手柄位置喷弧引发操作安全问题，双极的触头结构采用同步连动设计，分合闸时火线与零线触点同步动作，不会出现单极接通导致的后端设备带电风险。

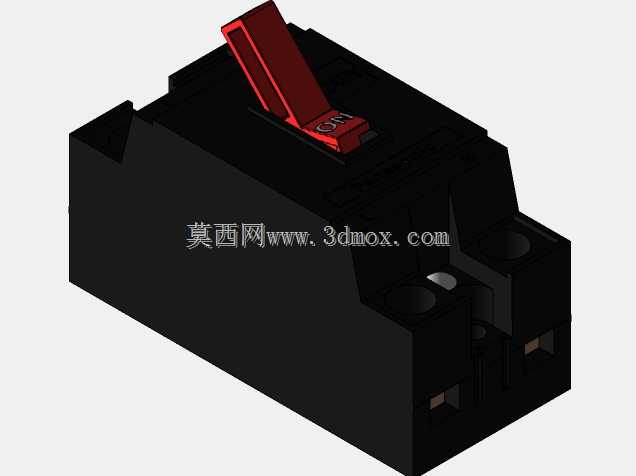

　　从建模细节来看，所有装配间隙都按照实际产品的公差配合要求还原，手柄与壳体的活动间隙、端子螺丝的活动行程、卡扣的弹性变形量都做了对应约束，可直接用于配电盘的布局干涉检查，也可作为低压电器教学的结构演示模型使用。在实际选型应用中，这款20A规格的断路器适配4平方毫米铜芯导线的回路保护，可承载最大4400W的 resistive 负载，常见于壁挂式空调回路、普通插座回路的前端保护，其脱扣特性为C型脱扣曲线，可耐受短时的启动电流冲击，不会因为电机类负载启动时的瞬时电流出现误跳闸。产品的外形尺寸严格遵循行业通用的双极断路器模数，宽度为2个标准模数单位，高度与深度都和同系列其他电流规格的产品保持一致，在多回路配电盘排布时可实现整齐拼接，相邻产品之间不会出现安装干涉，接线端子的位置高度统一，方便配电盘内的导线走线整理，减少导线弯折带来的绝缘层损伤风险。
