四位插孔带开关电涌防护排插结构设计

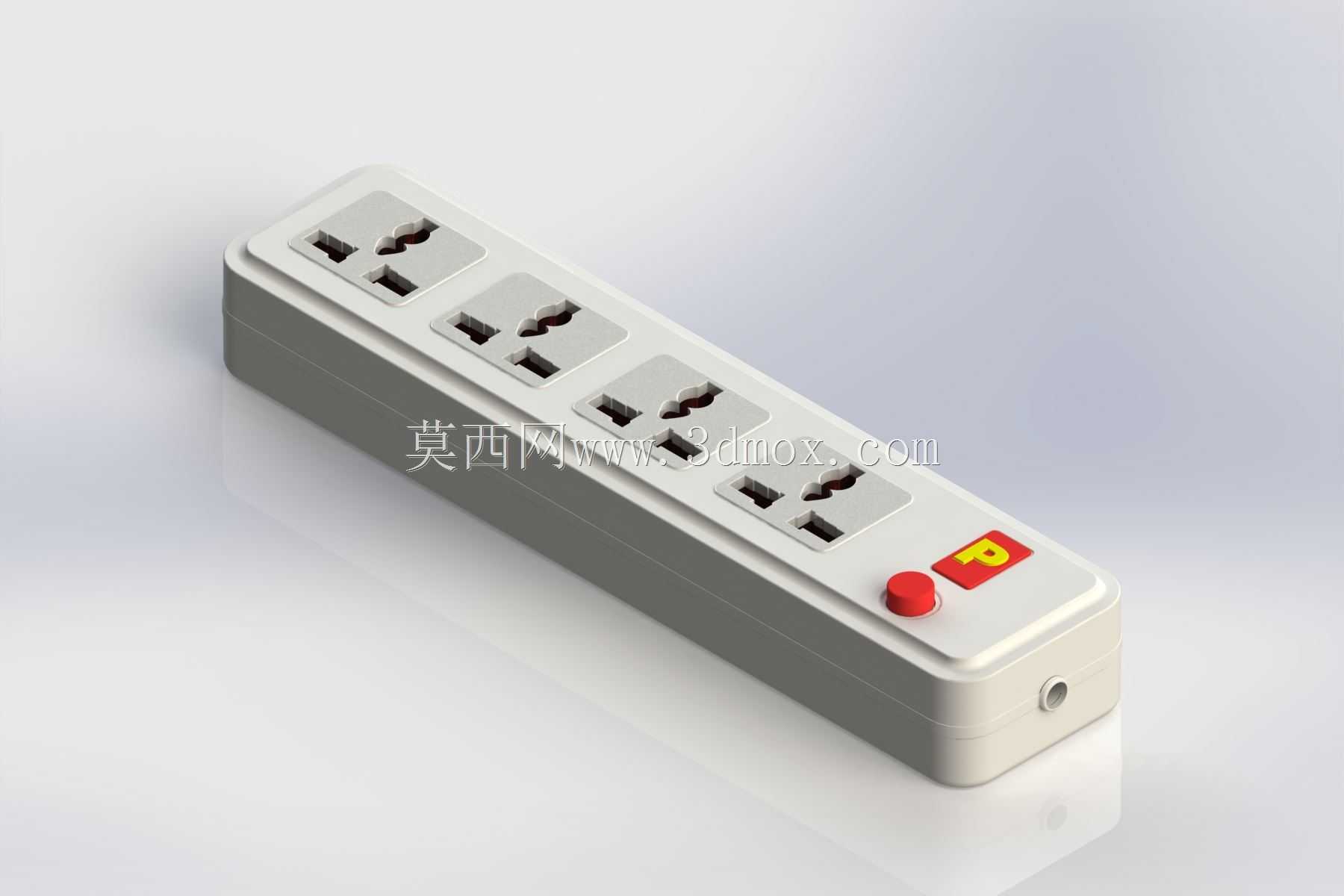

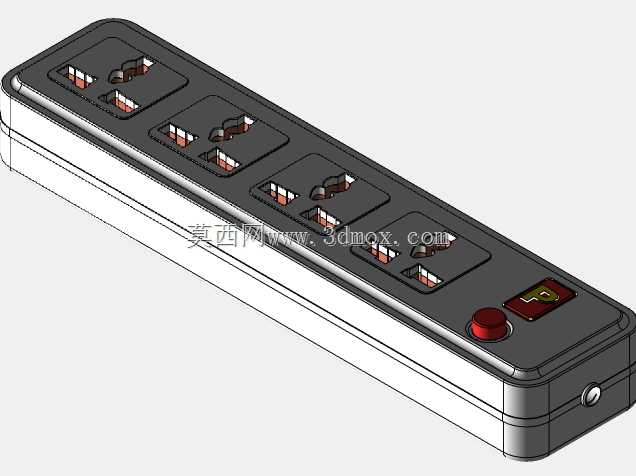

　　在民用供电、小型办公工位、实验室测试台这类场景里，末端取电环节的浪涌防护一直是容易被忽略的细节，常规排插仅做回路导通，遇到电网侧的雷击感应脉冲、大功率设备启停的电压尖峰，很容易击穿后端连接的精密电子设备电源模块，这款带四位插孔的电涌保护排插，就是针对这类末端防护需求做的结构设计。从实际使用的边界条件来看，这类排插通常放置在桌面边缘、机柜侧方或者墙面走线槽旁，所以整体外形做了窄长型的布局，壳体宽度控制在65mm以内，长度控制在280mm区间，厚度不超过35mm，既可以平放在桌面不占用过多操作空间，也可以通过背部的挂孔固定在墙面或者机柜立柱上，安装时不需要额外预留过大的操作间隙，相邻插孔的中心间距做了22mm的错位设计，避免大体积电源适配器插入时遮挡相邻插孔，提升插孔的实际利用率。

　　功能层面，这款排插在进线端集成了电涌抑制模块，正常供电状态下模块处于高阻态，不影响回路正常供电，当线路中出现超过阈值的瞬时过电压时，模块会在纳秒级时间内导通，将浪涌电流泄放到接地回路，把输出端的电压钳位在设备可承受的安全范围内，避免尖峰电压冲击后端设备；前端设置的红色船型开关控制整个回路的通断，旁边的状态指示灯可以直观显示浪涌模块的工作状态，当模块因泄放过大电流失效时，指示灯会熄灭，提醒使用者及时更换防护模块，避免设备处于无防护的取电状态。

　　结构设计上，上下壳体采用阻燃ABS材质，通过侧边的卡扣加尾部一颗紧固螺丝完成装配，接缝处做了错位止口结构，既可以提升壳体的装配强度，也能防止细小金属碎屑从接缝处掉入内部引发短路；内部的铜件采用一体化冲压的磷青铜载流片，铜片厚度设置为0.6mm，每个插孔的接触弹片做了圆弧包裹设计，插头插入时可以形成双面夹持的接触效果，降低接触电阻，避免长时间大电流工作时出现插片发热的问题；接地端的铜片单独做了加宽处理，保证浪涌泄放时的通流能力，满足常规民用场景下的泄流需求。从设计落地的角度考虑，这款排插的内部走线做了分层布局，载流铜件布置在壳体下层，浪涌模块和开关指示灯组件布置在上层，两者之间通过绝缘隔板隔开，避免模块引脚和载流铜件之间出现安全距离不足的问题；进线口位置做了橡胶护线圈，防止电源线拉扯时线皮被壳体切口磨损，同时设置了压线码，通过螺丝将电源线外被压紧在壳体上，能承受不小于100N的拉力不出现松脱，符合日常使用中的拉扯受力场景。

　　实际选型使用时，这款排插额定通流能力设置为10A，适配常规220V民用供电回路，可以同时为四台台式设备或者小型仪器提供取电接口，同时提供基础的浪涌防护能力，适合用在电脑工位、测试仪器旁、家用影音设备供电这类场景，相比无防护的普通排插，能大幅降低电网波动带来的设备损坏风险，结构上的细节设计也充分考虑了日常使用中的插拔受力、安装固定、空间占用等实际问题，没有冗余的结构设计，所有特征都服务于实际使用的功能需求。
