蘑菇头急停按钮控制元件结构设计

　　这款蘑菇头急停控制元件，是工业设备安全回路里的核心触发部件，日常在各类生产设备、输送线、机床控制柜、自动化产线的操作工位上都能见到它的身影，核心作用是在现场出现突发异常、人员操作失误、设备运行故障可能引发安全事故时，操作人员可以第一时间拍压触发，快速切断设备控制回路的动力输出，让运行中的设备立刻进入停机状态，避免险情扩大。

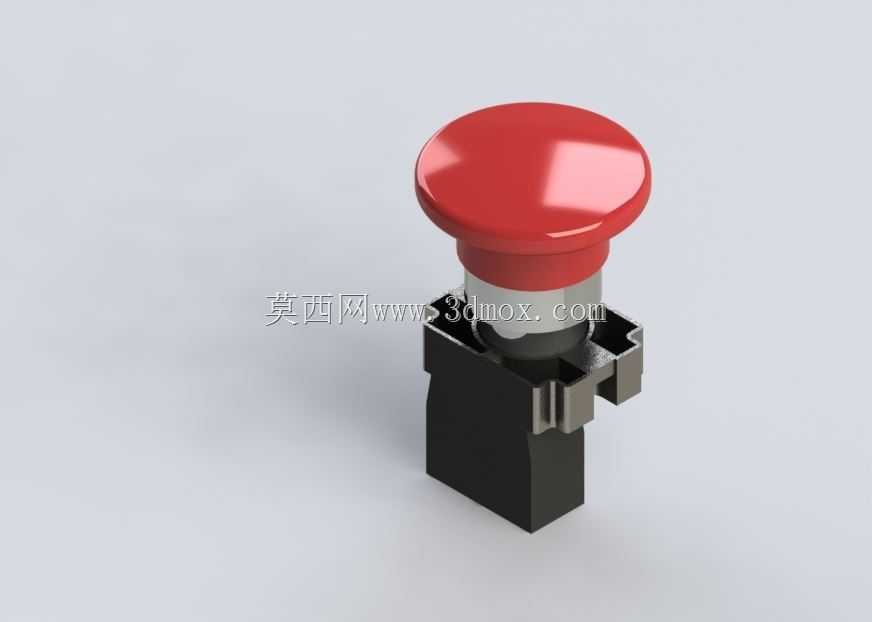

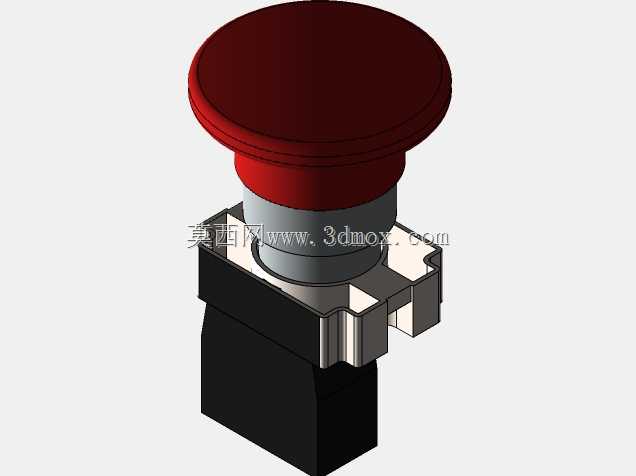

　　从结构设计逻辑来看，顶部的红色蘑菇头操作帽采用大直径圆弧曲面设计，完全贴合人手拍压时的掌心接触形态，哪怕操作人员戴着手套、或者在视线受影响的紧急状态下，也能快速找准按压位置，不需要精准对准小尺寸按键，大幅降低紧急状态下的操作失误概率。操作帽下方的金属固定环做了台阶式限位结构，既可以限制操作帽的下压行程，避免按压过度导致内部结构损坏，也能作为安装时的定位基准，和面板安装孔的沉台配合，保证安装后元件和面板表面齐平，没有突出的棱角剐蹭操作人员。

　　下部的基座部分采用卡扣式安装结构，不需要额外的固定螺丝，在控制柜面板开好对应尺寸的安装孔后，直接将元件从面板正面插入，基座两侧的弹性卡扣会自动卡在面板背面，实现快速固定，这种设计能大幅减少现场安装的工时，也方便后期维护时快速拆卸更换。基座内部预留了触点模块的安装空间，可以根据实际回路需求搭配常开或者常闭触点组，常规安全回路里会采用常闭触点设计，哪怕元件接线出现松脱、线路断裂的情况，回路也会自动断开，符合安全回路的失效安全设计原则。

　　从安装边界尺寸来看，这款元件适配标准的20mm面板安装孔，安装后蘑菇头操作帽高出面板表面的高度经过优化，既保证足够的按压接触面积，也不会因为突出过高被过往的物料、工具意外碰触发误停机。基座在面板背面的占用深度控制在紧凑范围内，不会和柜内的线槽、其他电气元件产生干涉，哪怕是在排布密集的小型控制盒里也能顺利安装。操作帽的红色配色符合工业安全标识的规范，和设备上其他功能按钮的颜色形成明确区分，操作人员在远处就能快速识别急停按钮的位置，不需要凑近辨认按钮标识。

　　在实际使用场景里，这类急停按钮需要满足高频次的触发可靠性，内部的触点结构采用自清洁设计，每次按钮按下和复位的过程中，触点接触面会产生微小的滑动摩擦，磨掉接触面上的氧化层和灰尘，保证长期使用后触点的接触电阻依然稳定，不会因为接触不良导致安全回路失效。按钮的复位方式采用旋转复位结构，拍压触发后按钮会保持在锁定的停机状态，必须人工顺时针旋转操作帽才能解锁复位，避免设备被误触发后自动重启引发二次危险，这个设计细节完全贴合工业安全规范的强制要求。

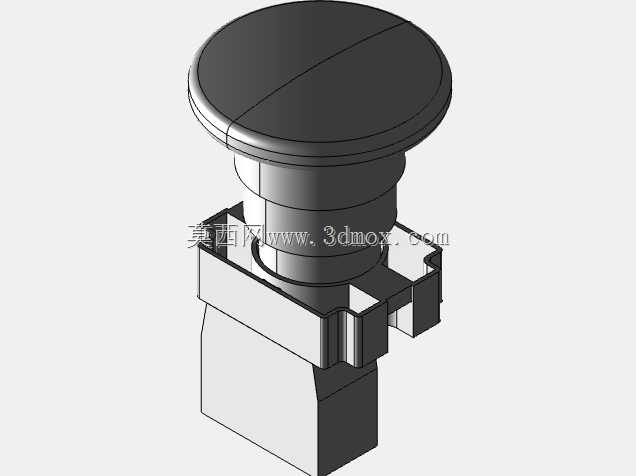

　　在三维建模过程中，需要重点关注卡扣的弹性变形量设计，既要保证安装时卡扣能顺利收缩穿过安装孔，也要保证安装后卡扣有足够的预紧力，让元件固定在面板上不会因为设备振动出现松脱。操作帽和内部推杆的配合间隙需要控制在合理范围，间隙过大会导致按压时出现晃动，间隙过小则容易因为温度变化产生热胀卡滞，影响按压的手感和触发可靠性。基座的卡扣根部做了圆角过渡处理，避免反复拆装时应力集中导致卡扣断裂，提升元件的整体使用寿命。
