聚碳酸酯NEMA4防水接线密封壳体

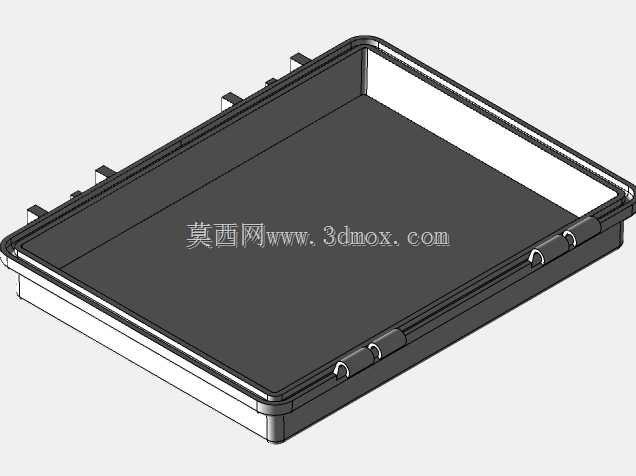

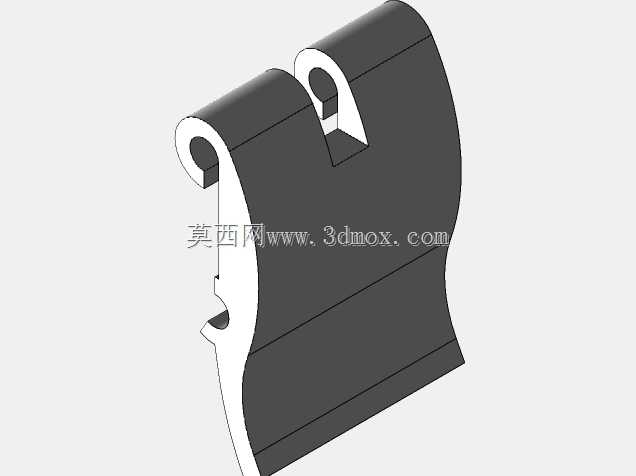

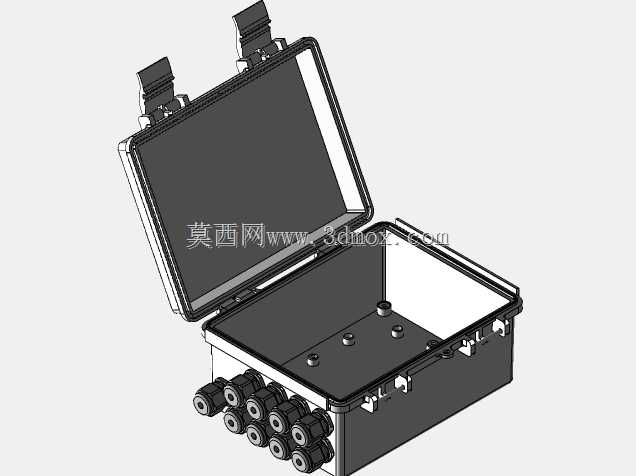

　　这类聚碳酸酯材质的NEMA4等级防护壳体，常被用在户外露天电气布线、工业现场潮湿多尘工位的元件容纳场景中，比如厂区户外的信号转接节点、洗车工位的电气控制单元外置安装、沿海高盐雾区域的低压配电分线节点，都能依靠壳体本身的密封性能，阻挡飞溅水流、粉尘侵入内部安装的电气元件，避免线路短路、元件积尘失效的问题。壳体本身采用翻盖式结构，上盖与箱体之间嵌入整圈密封胶条，闭合后通过侧边的快拆卡扣压紧，不需要额外工具就能开启上盖进行内部元件的检修、接线调整，相比螺丝紧固的密封壳体，日常运维的效率要高很多，卡扣的压紧行程经过设计，闭合后能让胶条产生均匀的压缩变形，不会出现局部密封失效的缝隙。

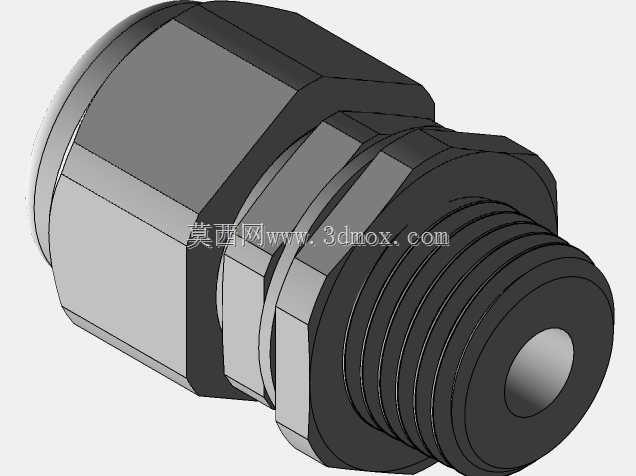

　　箱体侧壁预留了多个电缆格兰头的安装位，出厂预装的防水接头能适配不同线径的电缆引入，每个接头内部都配有橡胶密封环，电缆穿入后拧紧接头压盖就能抱紧电缆外皮，同时实现进线位置的密封，不需要现场额外做进线处的防水处理，能减少现场安装的工作量。从安装边界来看，这款8英寸×6英寸×4英寸规格的壳体，内部有效容纳空间足够放下小型接线端子排、小型继电器组或者单块小型控制电路板，箱体背部预留了壁挂安装的固定孔位，孔位做了沉台设计，固定螺丝安装后不会突出箱体内壁，不会干涉内部元件的布置，安装时只需要在安装面打好对应孔距的膨胀螺丝或者自攻螺丝，就能把壳体牢固固定在墙面、设备机架侧壁上。设计这类壳体的时候，首先要满足NEMA4的防护等级要求，也就是壳体要能承受任意方向的低压水柱喷射而不出现内部进水，所以除了盖体之间的胶条密封、进线接头的密封，箱体合模的分型面也做了错位止口设计，就算胶条出现轻微的老化变形，止口结构也能阻挡大部分水流直接冲击胶条，延长密封结构的使用寿命。材质选用聚碳酸酯而不是普通ABS，主要是考虑户外使用的抗紫外线性能，普通ABS在户外长期日晒后容易变脆开裂，聚碳酸酯的抗冲击性能、耐候性都更优，就算在零下二十度的低温环境下，壳体受到外力撞击也不容易碎裂，能适应国内大部分地区的户外使用环境。

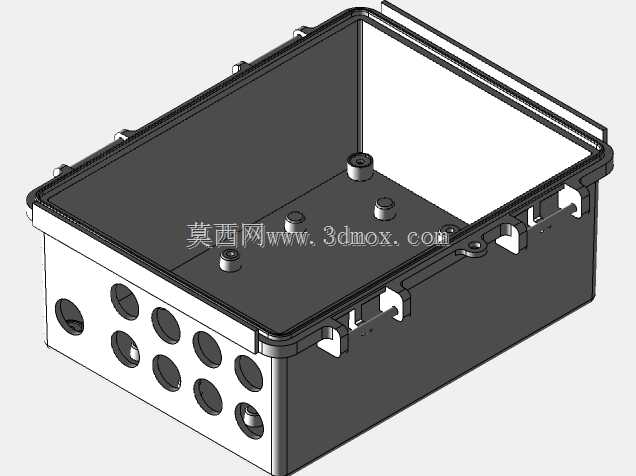

　　箱体内部的底部预留了通用的安装柱，柱上带有M4的螺纹孔，安装元件的时候可以直接用螺丝把导轨、电路板固定在安装柱上，不需要额外在箱底打孔，避免打孔后破坏箱体的密封性能，安装柱的高度经过核算，固定元件后元件底部和箱底之间留有5mm左右的间隙，一方面可以避免凝露直接接触元件引脚，另一方面也方便内部走线的整理，让线路可以从元件下方穿过，优化内部的布线空间。上盖的内侧做了加强筋结构，既可以提升上盖的结构强度，避免上盖受到外力按压出现凹陷变形，也能在需要的时候用来粘贴标识标签、安装小型的指示灯开孔位，加强筋的排布避开了上盖和箱体贴合的密封面，不会影响胶条的压紧效果。

　　在实际选型使用的时候，需要注意这款壳体的安装孔距、内部深度和待安装元件的尺寸匹配度，比如如果要安装带散热片的元件，需要核算元件加上散热片的总高度是否小于箱体内部的净深度，避免合盖的时候散热片顶到上盖导致密封不严；如果是在有腐蚀性气体的化工场景使用，还需要确认聚碳酸酯材质对现场腐蚀介质的耐受性，必要时可以选择带防腐涂层的版本。这类密封壳体在电气配套领域的应用非常广泛，小到户外监控的电源接线盒，大到工业设备的现场操作端子箱，都能看到同结构产品的身影，这款模型完整还原了壳体的卡扣结构、密封胶条位置、侧壁进线接头、内部安装柱的细节，不管是做电气布线的三维布局验证，还是做配套设备的结构干涉检查，都能直接调用，不需要再重新绘制壳体的基础结构，能节省不少结构设计阶段的建模时间。
