50mm2工业接线凸耳结构设计

　　在低压配电、工业电控柜布线、大功率电源设备接线场景中，大平方线缆的可靠接续一直是结构设计与电气安装环节的核心要点，50mm2规格的凸耳式接线片，正是适配该线径线缆端接的核心连接件。这类接线件的核心作用，是实现多股铜芯线缆与设备接线排、端子座之间的刚性可靠连接，避免散股线缆直接压接带来的接触电阻过大、线缆松脱、局部发热等工程隐患，在变压器输出端接线、大功率电机进线、工业电源母线接续等场景中应用极为广泛。

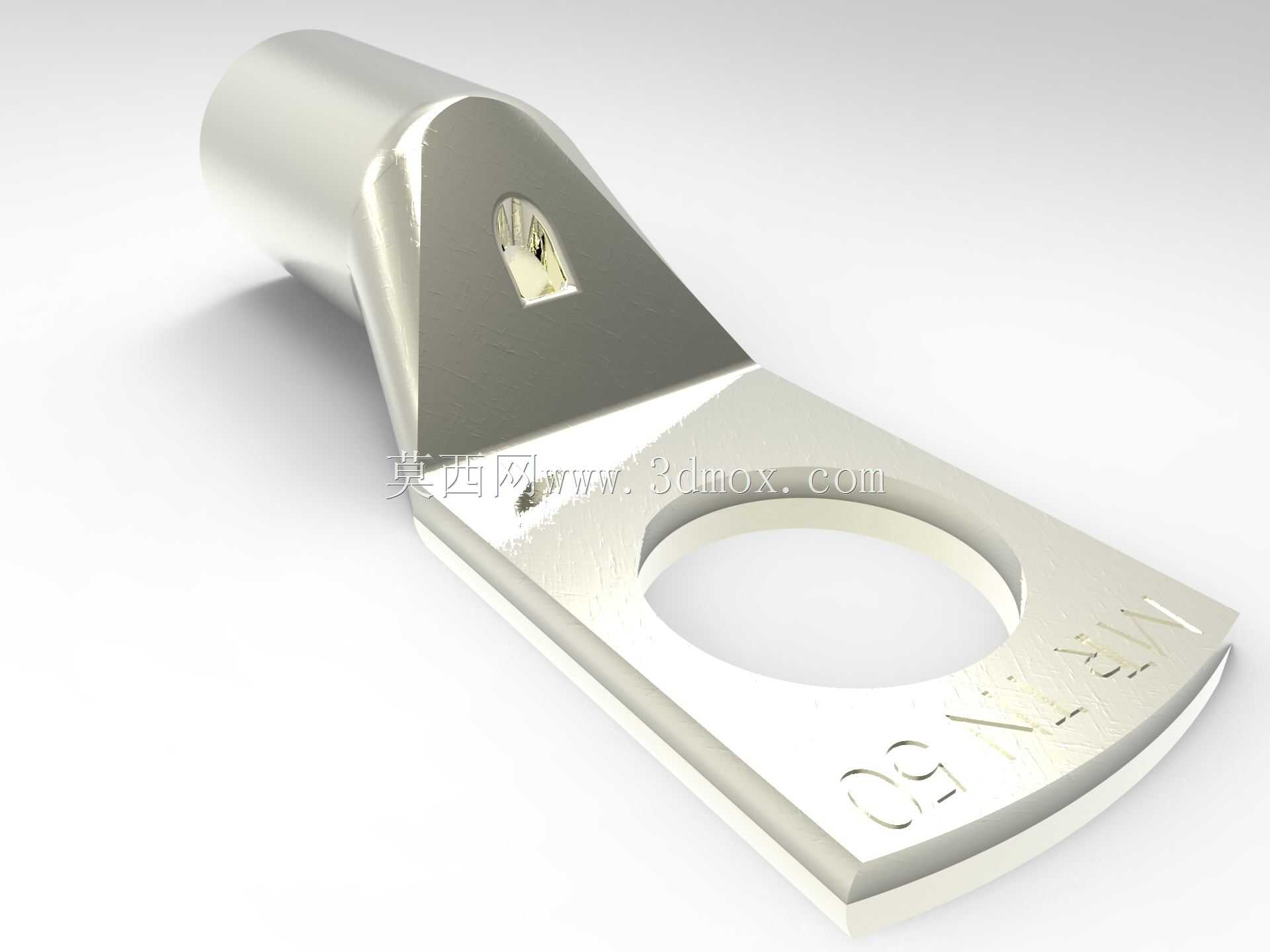

　　从结构设计逻辑来看，该凸耳采用一体成型的弯折结构，一端为圆筒状压接腔，内腔尺寸严格匹配50mm2多股铜芯线缆的压接外径，压接段长度经过扭矩与拉脱力校核，确保采用对应规格压接钳冷压后，线缆与端子的结合力能满足GB/T 14315标准中规定的拉脱力要求，不会在设备长期运行受振动影响时出现线缆脱出的问题。压接腔与平板连接段之间采用圆弧过渡弯折，而非直角折弯，这个设计细节是为了分散压接位置的应力集中，避免在安装弯折、长期受温度交变应力时出现折弯处断裂的问题，同时圆弧过渡也能让线缆出线方向更自然，减少线缆根部的弯折应力，延长线缆绝缘层的使用寿命。

　　平板连接段的核心特征是带圆形安装孔的凸耳结构，安装孔尺寸适配M10-M12规格的通用接线螺栓，孔位周边做了局部加厚处理，这是因为螺栓拧紧时的压紧力会集中在孔位周边，局部加厚可以避免端子在额定拧紧扭矩下出现变形，保证接触面的压紧力均匀，降低接触电阻。平板段的接触面做了平整化处理，部分工艺场景下还会做镀锡处理，避免铜材长期暴露在空气中氧化导致接触电阻上升，平板末端的圆弧收边设计，既可以减少安装时的锐角划手风险，也能避免尖端放电带来的电气安全隐患。

　　从安装边界尺寸来看，该凸耳的压接段外径适配50mm2线缆的压接需求，整体长度控制在常规接线空间可容纳的范围内，平板段宽度不会超过相邻接线端子的安全间距，满足低压配电设备中电气间隙与爬电距离的要求，安装时不需要额外对相邻端子做绝缘隔离处理，适配市面上绝大多数标准接线排的孔位间距。设计时还考虑了不同安装角度的适配性，弯折角度经过优化，既可以适配线缆垂直于接线排的安装场景，也能适配线缆平行于接线排的布线需求，不需要安装时额外对折弯角度做校正，减少现场安装的工作量。

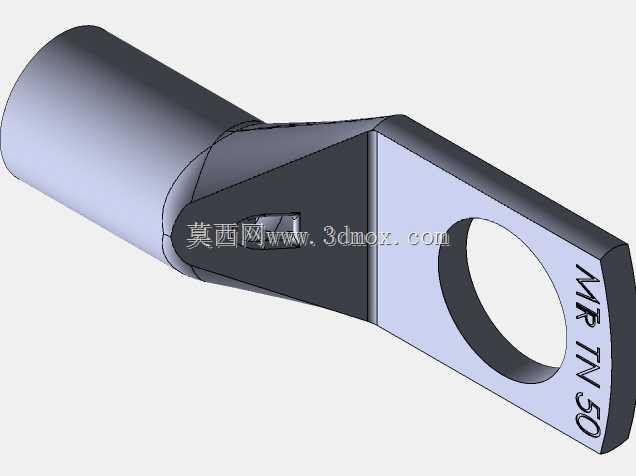

　　在实际工程应用中，这类凸耳接线片的选型直接关系到大电流回路的运行可靠性，若端子结构设计不合理、压接段尺寸偏差，很容易出现运行中端子发热、烧蚀的问题，进而引发设备停机甚至电气火灾。该结构的三维建模过程中，需要重点校核压接腔的收缩率、折弯处的圆角半径、安装孔的位置度公差，确保加工成型后的零件能满足批量安装的互换性要求，不需要现场做二次修配。同时建模时还原了零件表面的压接标识、规格刻印位置，方便安装人员快速识别端子规格，避免错用不同线径的端子带来的接线隐患。

　　不同于小型接线端子，大平方凸耳的结构设计需要同时兼顾机械强度与导电性能，整体材质采用T2紫铜，兼顾导电率与结构强度，部分场景下表面镀锡提升抗氧化能力，结构上没有多余的冗余设计，每个几何特征都对应实际安装与使用的需求：压接段的防滑槽设计可以提升压接后的摩擦力，避免线缆转动松脱；平板段的倒角处理可以避免安装时刮伤绝缘护套；折弯处的壁厚均匀性控制，是为了避免冲压成型时出现局部壁厚过薄导致的强度不足问题。这些细节特征在三维模型中都做了精准还原，能够直接用于冲压模具设计、装配干涉校验、布线仿真等工程场景，帮助结构设计人员在设备布线阶段提前验证端子的安装空间，避免实际装配时出现端子与周边结构件干涉、线缆弯曲半径不足等问题。
