小型伺服舵机高精度三维结构设计

　　做航模、小型自动化执行机构选型的工程师，大概率都接触过这类微型伺服舵机，这次拆解建模的这款180D规格舵机，核心定位就是小空间内的角度精准执行场景。先从实际落地的场景说，这类舵机最常见的使用场景，一是固定翼、多旋翼航模的舵面控制，包括副翼、升降舵、方向舵的角度偏转，二是小型智能小车的转向执行，还有桌面级机械臂的关节驱动、机器人竞赛里的小型执行机构，甚至不少DIY的自动开合装置、摄像头云台俯仰结构，都会选这个量级的舵机，核心原因就是它的体积控制足够紧凑，输出扭矩能覆盖绝大多数轻载角度控制需求，不需要额外搭配减速箱，集成度高，接线就能用，省去了很多传动结构设计的工作量。

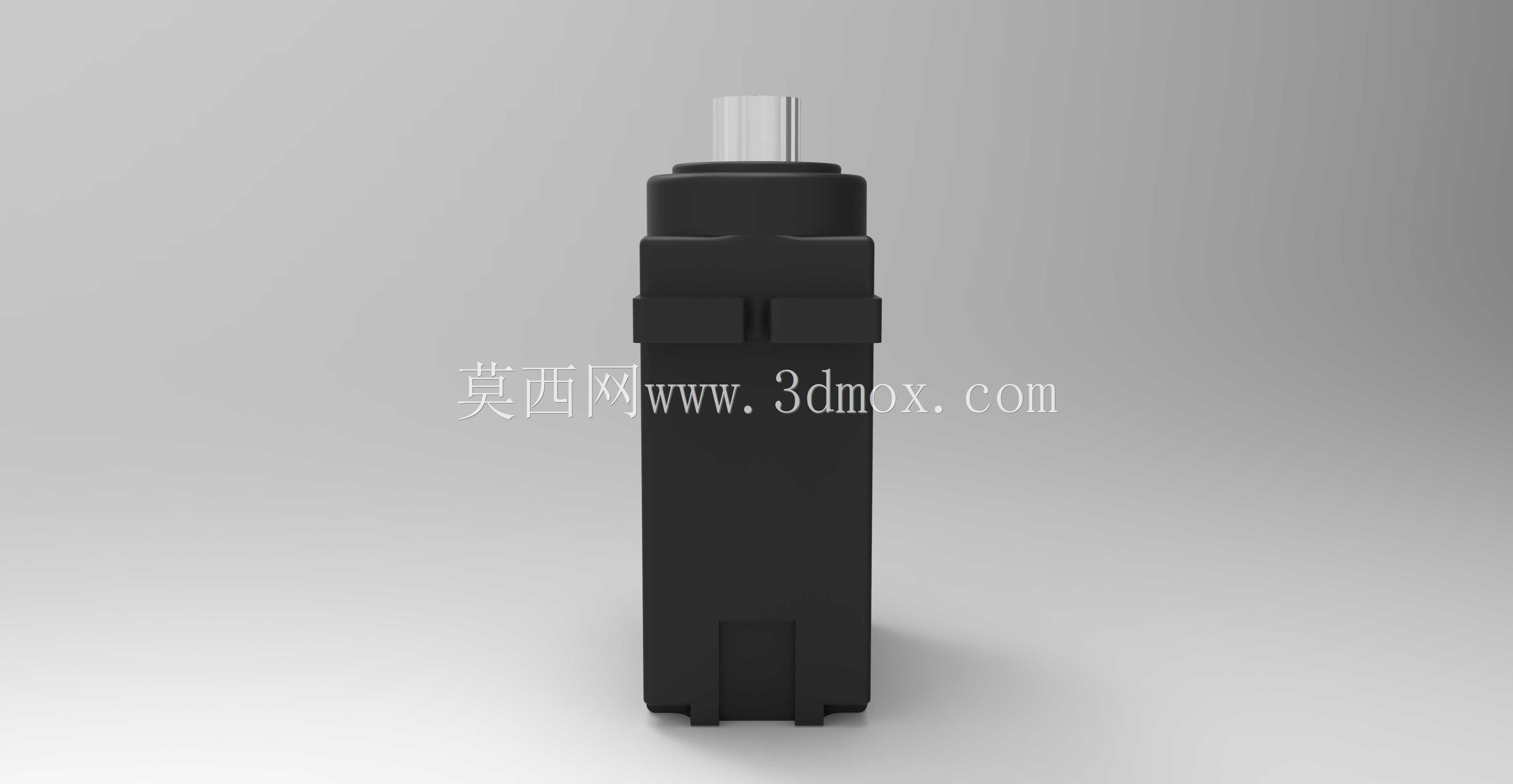

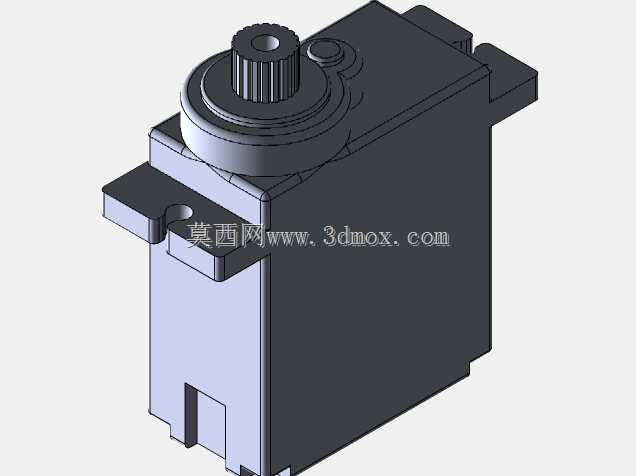

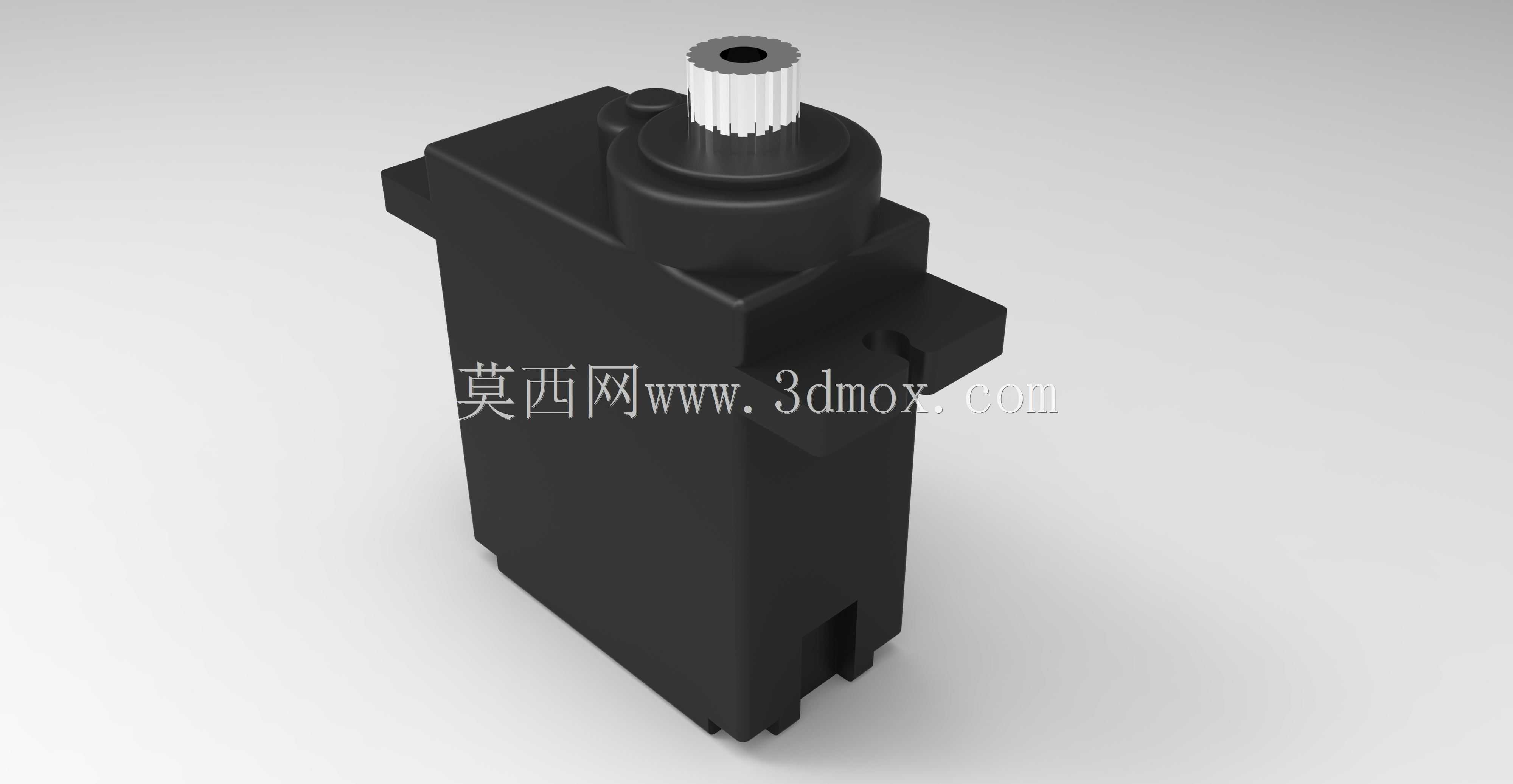

　　从设计思路上看，这款舵机的结构完全围绕“小体积下的可靠传动”做布局，整体外壳采用矩形主体加侧装固定耳的结构，主体腔体用来容纳直流驱动电机、减速齿轮组、电位器角度反馈元件以及控制电路板，顶部突出的输出轴位置做了加厚的轴座结构，用来承受输出端的径向载荷，避免齿轮组受侧向力出现打齿问题。输出轴采用标准的21齿花键结构，这是行业内通用的舵机摇臂接口尺寸，不管是塑料摇臂还是金属摇臂，只要是标准舵机齿规格都能直接适配，不需要额外做转接件，这点在选型的时候非常重要，能大幅缩短结构调试的周期。

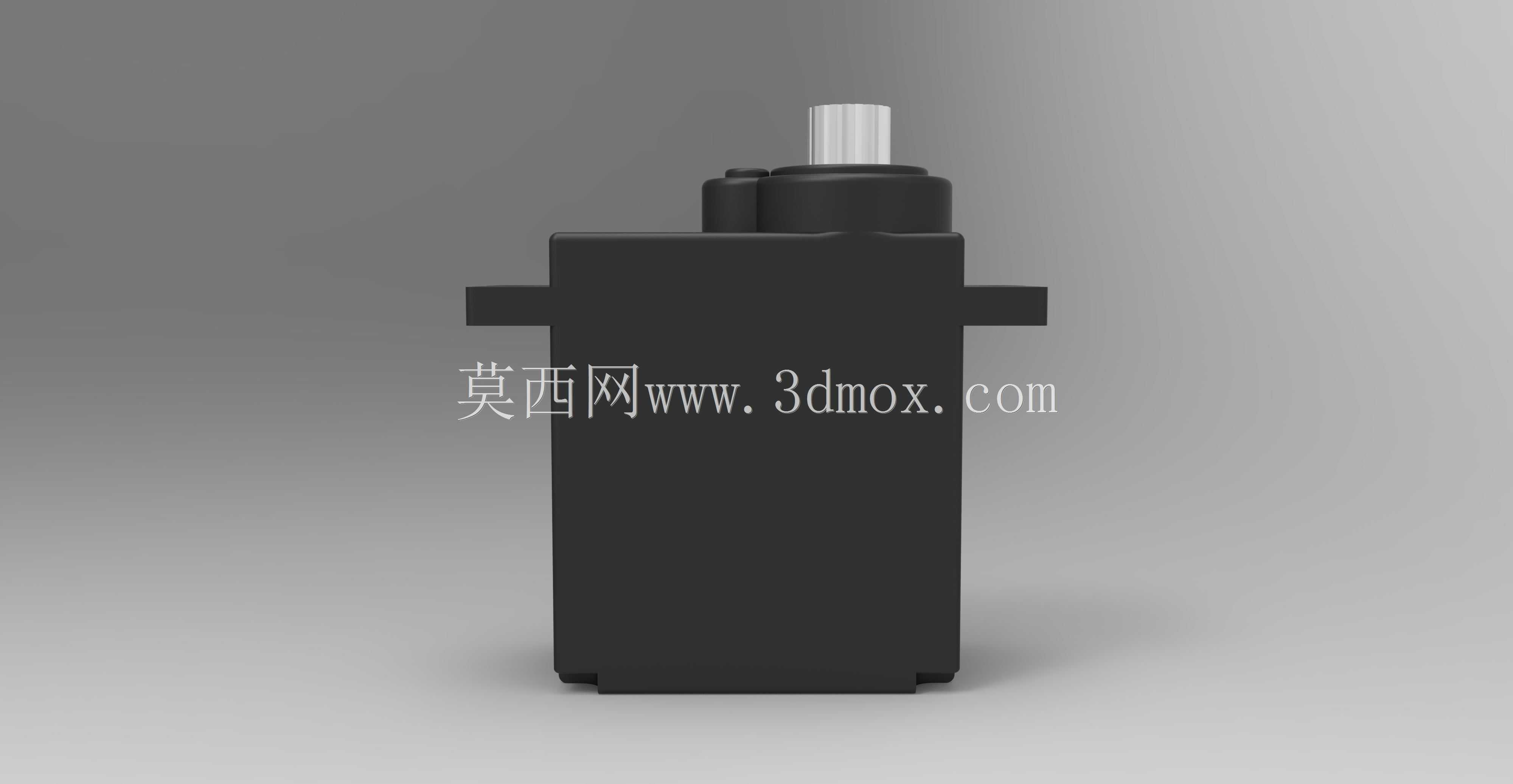

　　说下实际安装的边界尺寸，这类舵机的主体长宽比接近2:1，两侧的固定耳上预留了标准的安装孔位，孔距是微型舵机通用的安装尺寸，安装的时候只需要在固定基座上开对应间距的过孔，用M2或者M2.5的自攻螺丝就能完成固定，不需要额外设计复杂的安装支架。输出轴的中心高度相对于安装基准面的尺寸是固定值，设计联动结构的时候，只需要保证摇臂转动范围内没有结构干涉就行，它的有效转动角度是180度，也就是从一端极限位置到另一端极限位置刚好是半圈，控制信号是标准的PWM脉宽信号，和绝大多数通用舵机的控制协议兼容，不需要单独写驱动适配，直接接常规的舵机控制板、单片机IO口就能驱动。

　　从功能特性上拆解，这款舵机的内部减速组采用多级直齿减速结构，把电机的高转速低扭矩输出，转换成输出轴的低转速高扭矩输出，足够带动航模舵面、小型转向机构这类负载，内部的电位器和输出轴同步转动，能实时反馈当前的转动角度，形成闭环控制，保证角度控制的精度不会出现明显的漂移。外壳的边角都做了圆角过渡，没有尖锐的棱角，一方面是注塑生产的时候能减少应力集中，提升外壳的结构强度，另一方面在安装到航模或者小车上的时候，不会刮伤连接线或者其他结构件。外壳上预留的定位槽，能把内部的电路板、电机、电位器都精准卡装到位，装配的时候不需要额外打胶固定，靠壳体的卡扣和定位柱就能把所有内部元件固定牢靠，减少装配工序的同时，也能避免震动情况下内部元件移位导致的故障。

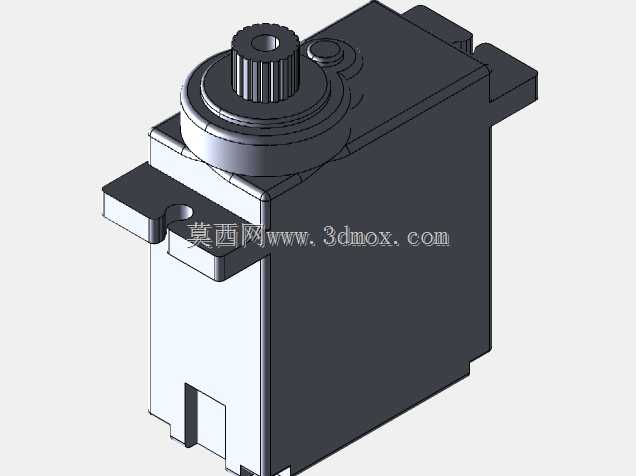

　　实际做结构设计的时候，用这个三维模型可以提前做安装干涉检查，比如在设计航模机翼内部结构的时候，可以把舵机模型导入到整机装配里，提前核对安装槽的尺寸是否合适，舵机摇臂和连杆的连接位置是否在合理的运动范围内，会不会在舵机转到极限角度的时候碰到机翼内壁或者其他电子元件；在做小型机械臂关节设计的时候，也可以提前模拟舵机转动时，关节臂的运动轨迹，计算好连杆的长度和固定点位置，避免实际装配的时候出现运动卡滞、角度达不到设计要求的问题。另外这个模型把输出轴的花键细节、固定耳的安装孔位置、外壳的出线槽位置都做了精准还原，出线槽在壳体的尾部，设计走线槽的时候可以直接对应这个位置预留过线空间，避免导线被壳体压破绝缘层导致短路。

　　很多刚接触小型执行机构设计的工程师，容易忽略舵机的转动余度，直接按180度的满行程设计联动结构，实际装配的时候就会发现因为零件加工误差、装配间隙，舵机转到极限位置的时候会出现堵转，时间长了会烧坏电机或者打坏减速齿轮，用精准的三维模型提前做运动仿真，就能提前留出足够的安全余量，把实际使用的转动角度控制在有效行程的中间区间，既能保证角度控制的线性度，也能提升舵机的使用寿命。另外这款舵机的侧装固定耳是和主体外壳一体注塑成型的，安装的时候螺丝锁紧的力矩不能太大，不然容易把固定耳拧裂，在设计安装基座的时候，可以在固定耳下方增加支撑凸台，分散螺丝的锁紧力，这也是实际装配中经常遇到的问题，在建模阶段提前考虑到这些细节，能大幅减少后期试装的时候出现的问题。
