在机器人关节驱动、航模舵面控制、小型自动化执行机构的选型场景里,这类35kg级扭矩的金属壳舵机是兼顾输出能力与安装紧凑性的常用元件,本次建模还原的FT5835M舵机,核心定位是需要中等偏上扭矩输出、对结构强度有一定要求的往复角度控制场景,比如仿生机器人的肢体关节、遥控模型的转向与姿态控制、小型自动化设备的工位切换执行端,都能见到这类舵机的应用。

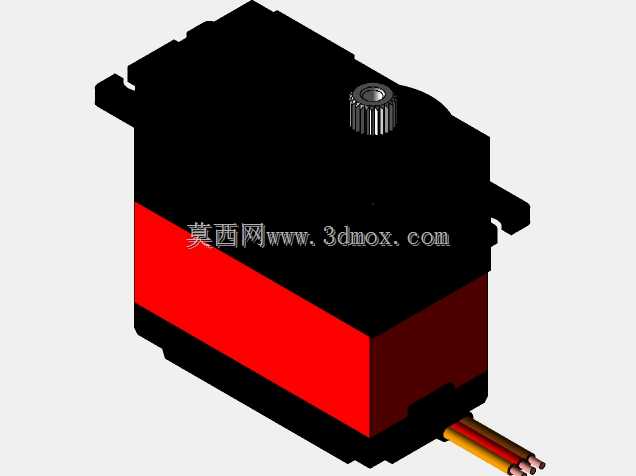

从实际使用的需求出发,这款舵机的外壳采用PA材质加铝中壳的组合结构,设计上并非盲目追求全金属材质,而是在受力集中的中壳部分采用铝合金加工,既保证了安装螺孔的结构强度、避免反复拆装导致的螺孔滑牙,又通过上下PA外壳控制整体重量,适配对负载重量敏感的航模、小型移动机器人场景。建模过程中严格卡准了核心安装边界尺寸:主体长宽高分别为40mm、20mm、43mm,这个尺寸是行业内同级别舵机的通用安装规格,能直接适配市面上标准的舵机安装支架、舵盘连接件,不需要额外做安装位的改型设计,对于做设备选型的结构工程师来说,通用安装尺寸意味着可以直接替换同规格的其他型号舵机,降低备件的适配成本。
舵机内部采用铁芯电机搭配钢齿齿轮组,齿轮比设置为1/356,末级输出齿轮搭配双轴承支撑,这部分结构在建模时做了细节还原,双轴承的设计可以抵消输出轴受到的径向负载,避免舵盘带载时出现轴晃动的问题,钢质齿轮相比塑料齿轮能承受更大的冲击负载,在机器人关节遇到意外卡滞、航模飞行遇到气流冲击时,不容易出现打齿损坏的情况。实际参数层面,这款舵机在7.4V供电下能达到35.5kg.cm的峰值堵转扭矩,空载转速为0.192秒每60度转动角度,这个参数平衡了扭矩与响应速度,既不会因为速度过慢导致机构动作滞后,也不会因为追求过高转速牺牲输出扭矩。

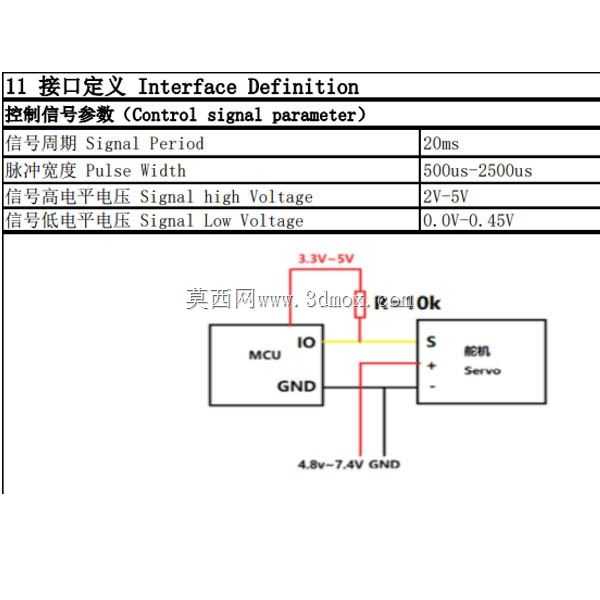

舵机的控制采用标准的PWM脉宽控制逻辑,有效脉宽范围为500-2500μsec,中位停止位置对应1500μsec脉宽,有效转动角度为180度,死区宽度控制在4μsec以内,反向旋转的响应延迟低,控制精度能满足绝大多数开环角度控制的场景需求。接线部分采用标准的30C硅胶连接线,耐弯折、抗拉扯,适合在经常活动的关节部位布线,不会因为反复弯折出现线芯断裂的问题。

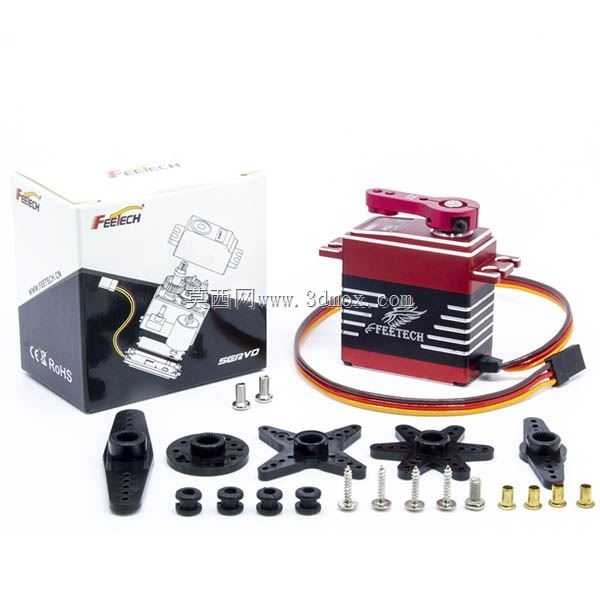

配套的安装附件在模型中也做了完整还原,包括不同形式的舵盘:十字形舵盘、圆形舵盘、一字形舵盘、单边摇臂,还有对应的固定螺丝、铜柱衬套,这些附件都是实际安装时的必备零件,不同形式的舵盘可以适配不同的连接结构,比如圆形舵盘适合做周向均匀连接的关节,单边摇臂适合做推拉式的连杆传动,十字舵盘则适合需要多方向连接的场景。建模时对每个附件的安装配合尺寸都做了校验,比如舵盘与输出轴的花键配合尺寸、螺丝孔的位置度,都和实物保持一致,工程师在做整体装配设计时,可以直接调用这些附件模型完成整套机构的装配校验,不需要再单独绘制配套零件。
从设计思路来看,这类舵机的结构设计始终围绕可靠性与通用性两个核心,外壳的散热鳍片结构在铝中壳上做了凹凸条纹处理,既提升了外壳的握持辨识度,也能增加散热面积,在舵机长时间带载工作时,能把电机和驱动板产生的热量更快散发出去,避免过热导致的扭矩衰减或者元件损坏。输出轴的限位结构做了机械硬限位,配合电路层面的角度限位,双重保障转动角度不会超出180度的设计范围,避免控制信号异常时舵机过转打坏内部齿轮或者外接机构。IP54的防护等级设计,也让这款舵机能适应有少量粉尘、溅水的使用场景,比如户外作业的小型机器人、车模,不需要额外做复杂的防护结构就能直接使用。

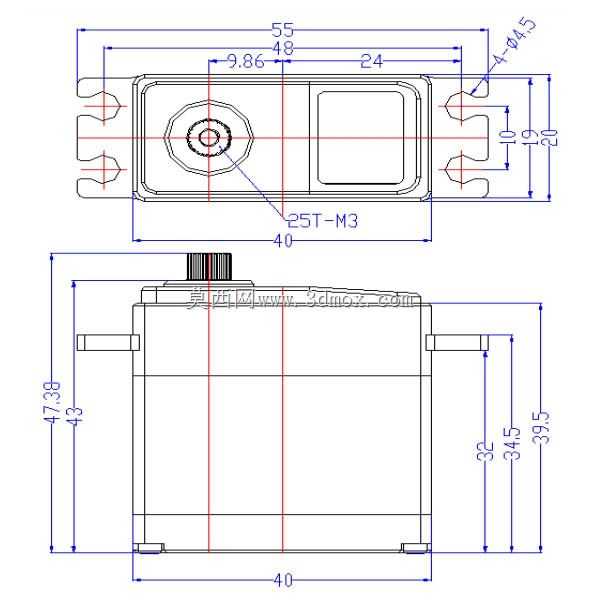

在做三维建模的过程中,特意对容易被忽略的安装细节做了还原,比如舵机两侧的固定耳安装孔位、孔距,输出轴的伸出长度,舵盘安装后的总高度,这些尺寸都是结构设计时需要重点核对的安装边界,如果尺寸出现偏差,就会导致实际装配时出现干涉、安装不上的问题。比如很多工程师在选型时只看舵机的主体尺寸,忽略了接线端的出线位置和线材弯曲半径,导致装配时线材被挤压,模型里特意保留了接线端的出线方向和线材的最小弯曲半径参考,方便设计时预留足够的布线空间。
