重型双筒卷边承力合页结构设计

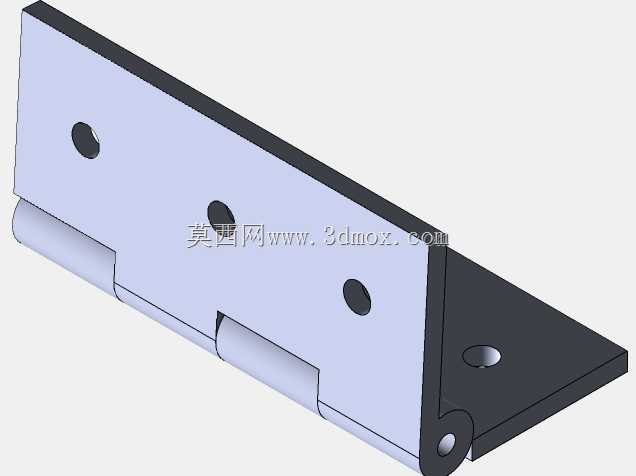

　　这类双筒承力合页常被用在工业设备检修门、重型仓储柜门、户外箱体翻盖这类需要频繁开合、且承受一定径向载荷的场景，和普通民用合页不同，它的卷边筒做了通长加厚设计，能适配直径更大的铰接销轴，避免长期开合后卷边处出现应力开裂、销轴窜动的问题。从结构上看，合页的固定页板做了三个沉头安装孔，孔位沿页板长度方向均匀排布，沉头深度刚好适配常用的内六角圆柱头螺钉或者十字沉头螺钉，安装后螺钉头不会突出页板表面，避免开合过程中螺钉头剐蹭对接面，也能减少外部积尘、积水对螺钉的腐蚀。页板的厚度做了等厚设计，边缘没有做尖锐的直角裁切，而是留了微小的倒角，既避免安装过程中划手，也能减少页板边缘的应力集中，在承受重载时不会从边缘处出现撕裂。

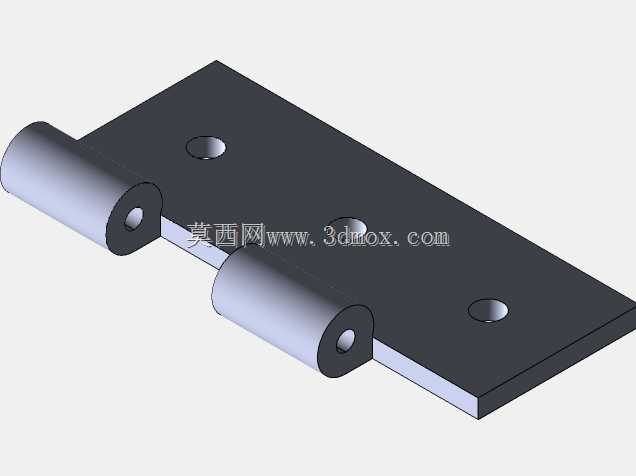

　　两个卷边筒分别布置在页板的同一侧，筒的内径和销轴采用间隙配合，配合公差控制在H8/f7区间，既保证开合过程中没有明显的旷量，也不会因为公差过紧出现卡滞，哪怕在有少量粉尘、锈蚀的工况下，也能保持顺畅的转动。卷边筒和页板的衔接处做了圆弧过渡，没有直角焊接或者折弯的应力集中点，在页板承受垂直方向的载荷时，应力能顺着圆弧面均匀分散到整个页板，不会在卷边根部出现断裂。在实际选型时，需要注意安装边界的尺寸匹配：页板的总长度要覆盖安装面的承力区域，三个安装孔的孔距要和安装基材上的预钻孔位对齐，卷边筒的总长度要小于对接页的对应开槽宽度，避免安装后出现轴向的顶死。

　　设计这类合页的三维模型时，首先要确定铰接的转动轴线，保证两个卷边筒的同轴度误差控制在0.05mm以内，否则装配后销轴穿入会出现卡滞，开合阻力陡增；其次沉头孔的锥角要和标准螺钉的沉头锥角完全匹配，避免螺钉锁紧后出现贴合不严的问题；页板的平面度也要做约束，整体平面度误差不超过0.1mm，安装后能和安装基材完全贴合，不会出现局部翘起导致的受力不均。这类合页和单卷边合页相比，双卷边的设计能让销轴的受力点分布在两个位置，减少销轴的弯曲变形，哪怕页板承受偏载，也不会出现销轴弯折、合页脱落的问题，适合用在门板重量超过20kg、开合频率每天超过50次的工况下。

　　在做装配验证时，要模拟合页最大开合角度下的干涉情况，保证页板转动到极限位置时，不会和门框、周边的密封胶条出现剐蹭，卷边筒的端面和对接页的侧面要留0.2mm左右的间隙，补偿加工和安装带来的尺寸误差。另外页板的表面没有做额外的凸起结构，整个安装面是完全平整的，可以在页板和安装基材之间加装橡胶密封垫，满足户外设备的防水防尘要求，不会因为合页结构的问题影响箱体的防护等级。
