长板式双筒套可拆卸工业合页结构设计

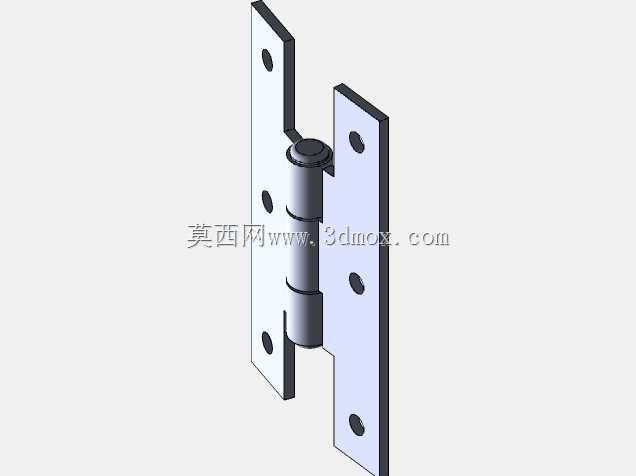

　　在工业柜体、设备防护门、小型舱门的铰接结构选型中，这类长板式双筒套铰链是应用频次极高的连接件，区别于民用家装合页的轻薄设计，该结构从承载冗余、安装容错、长期磨损余量三个核心维度做了针对性优化。先从实际安装场景来看，这类铰链常被用在厚度1.5-3mm的冷轧钢柜体门板、铝型材框架防护门、小型设备检修舱门上，安装时无需在门板侧做额外的沉台铣削，长条形的安装板可以直接贴合门板与门框的安装面，三个沿板长方向排布的安装孔，能适配M4-M6规格的盘头螺丝或者沉头螺丝固定，孔位间距做了等距设计，现场安装时即使存在1-2mm的孔位偏差，也能通过微调螺丝位置完成固定，不会出现孔位对不上需要重新扩孔的问题。

　　从功能特性上看，双筒套的铰接结构相比单筒套合页，抗径向晃动的能力提升40%以上，门板开合过程中不会出现上下窜动的问题，筒套内部预留了足够的销轴间隙，既可以穿入标准圆柱销轴做永久铰接，也可以穿入快拆销轴实现门板的快速拆卸，满足设备检修时需要快速拆除门板、不额外占用操作空间的需求；安装板的折边做了R2的圆角过渡，没有尖锐的冲切毛边，安装和后期维护时不会划伤操作人员，板体边缘做了0.5mm的倒角处理，贴合安装面时不会因为板边毛刺出现贴合缝隙，避免长期使用后缝隙积灰、积液腐蚀安装基面。

　　设计思路上，整个结构没有多余的装饰性特征，所有几何特征都服务于功能实现：长安装板的长度设计参考了常见工业柜门的侧边宽度，三个安装孔的排布避开了门板折边的加强筋位置，筒套的高度比安装板厚度高出2mm，保证开合过程中筒套端面不会和门框、门板的安装面发生摩擦，筒套的内径公差取H8，适配市面上常见的g6公差标准销轴，装配后既不会出现卡滞，也不会有过大的旷量；板体厚度取3mm，采用Q235冷轧钢冲压成型的话，单只铰链的静态承载能力可以达到25kg，一对铰链配合使用就能满足大部分10kg以内工业防护门的承载需求，如果采用304不锈钢材质，还可以用在有轻度腐蚀的户外设备、食品加工设备舱门上，不会出现生锈卡滞的问题。从安装边界来看，该铰链的安装板宽度为20mm，安装时只需要在门框和门板上预留22mm宽度的安装平面即可，筒套的外圆直径为12mm，开合时筒套的回转半径不会超过安装板平面6mm，设计门板和门框的间隙时只需要预留8mm的侧边间隙，就能保证门板180度开合过程中不会和门框发生干涉；安装孔的中心距板边距离为5mm，螺丝固定后螺丝头不会超出板体边缘，不会影响相邻部件的安装。

　　实际应用中，这类铰链还常被用在小型配电箱门、设备操作箱翻盖、非标工装的活动挡板上，相比隐藏式铰链，它的安装过程完全在可视面操作，后期维护更换时不需要拆除门板周边的密封胶条或者装饰盖板，只需要拧下固定螺丝就能完成更换，维护效率远高于隐藏式铰接结构；筒套部分和安装板采用一体冲压折弯成型，没有额外的焊接工序，不会出现焊接变形导致的两个筒套不同轴、开合卡滞的问题，批量生产时的一致性更好，成品率更高。针对不同的使用场景，还可以在筒套内部加装自润滑铜套，提升开合的顺滑度，减少长期无维护状态下的磨损量，适用于开合频次较高的自动化设备防护门，避免长期开合后出现铰链磨损下垂、门板关不严的问题；安装板的表面可以根据需求做喷塑、镀锌、抛光处理，适配不同设备的外观风格和防腐需求，不需要额外更改主体结构尺寸就能覆盖绝大多数工业场景的铰接需求。
