视障辅助智能导盲手杖结构设计

　　这款导盲手杖的结构设计，核心围绕视障人群户外独立出行的实际使用场景展开，区别于传统普通盲杖仅靠触探感知路况的局限，在机械结构与电子功能集成上做了针对性的适配优化。从实际使用场景来看，该手杖可覆盖城市人行道、社区步道、室内公共通道等多类出行环境，既保留传统盲杖的地面触感反馈能力，又集成电子感知模块补充障碍物预警功能，适配视障用户日常通勤、购物、就医等多类出行需求。

　　机械结构部分，整体采用长杆式手持布局，杆身做分段式设计，靠近握持端的位置设置功能模块安装仓，杆身主体采用轻量化高强度材质，兼顾使用时的结构强度与长时间持握的负重舒适度。杆身靠近底端的位置设置可调节的橡胶防护圈，避免杆身长期与地面、路缘石摩擦造成表层磨损，同时可根据用户的身高、持握习惯调整防护圈位置，匹配不同的触探角度需求。握持端设置防滑握把，搭配可调节的腕带，避免使用过程中手杖滑脱，握把的弧度贴合人体手部自然持握的曲线，减少长时间持握产生的疲劳感。杆身表面设置多段色带标识区域，不同色带对应不同的功能提示区间，白色段对应盲杖基础触探功能区，黄色段对应电子感知功能激活区，红色段对应预警提示区，方便视障用户通过触感快速识别手杖当前的工作状态，也能让周边行人快速识别视障用户身份，主动进行避让。

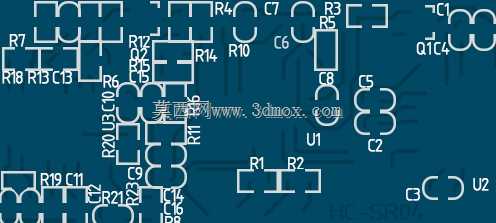

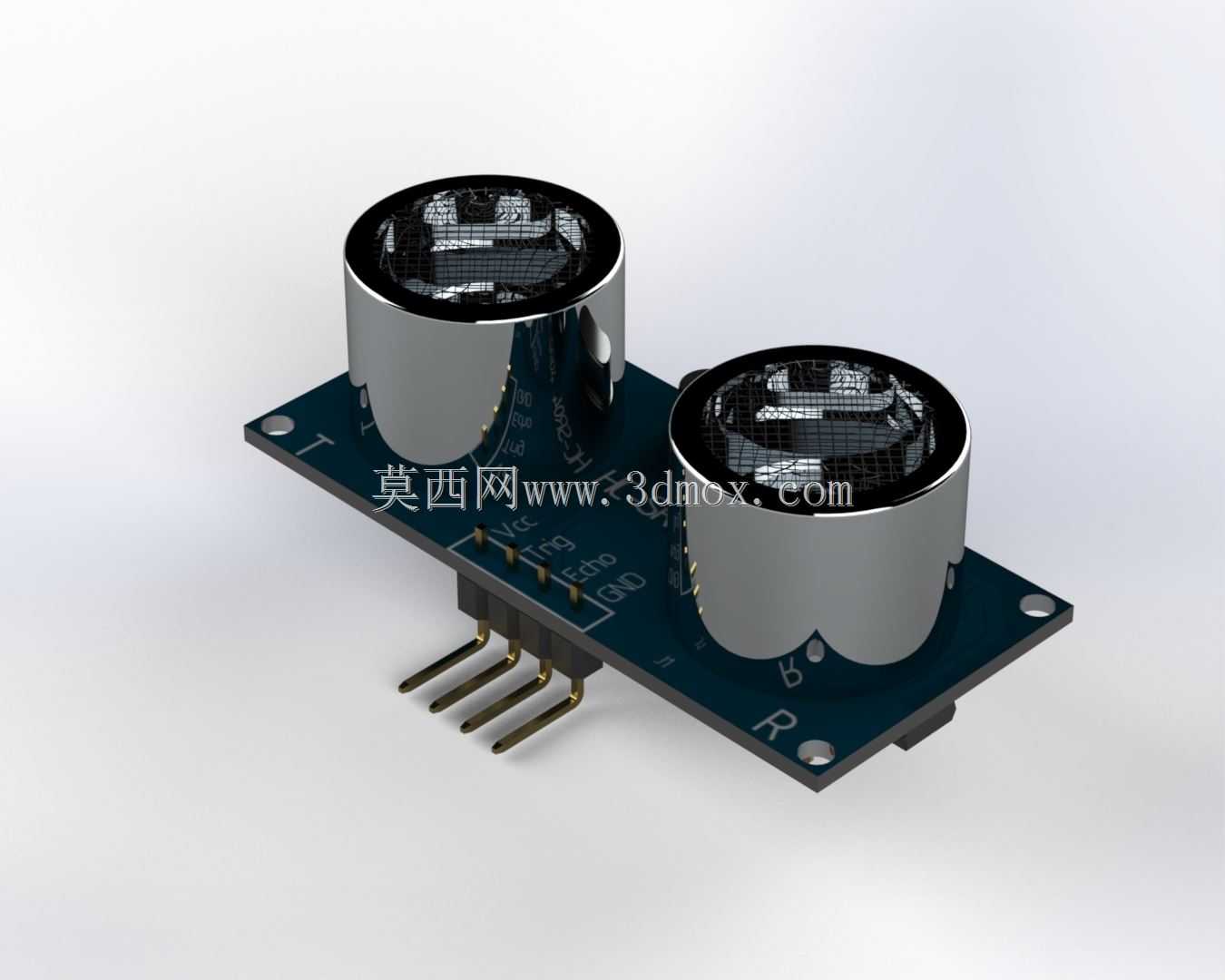

　　电子功能部分，模块安装仓内集成控制核心、障碍检测传感单元、震动反馈模块、蜂鸣提示模块与供电单元。传感单元可检测行进方向前方的障碍物距离，当检测到一定范围内存在路障、台阶、墙体等阻碍通行的物体时，会同步触发震动与蜂鸣双重提示，根据障碍物距离的不同调整震动频率与蜂鸣节奏，让用户可以直观判断障碍物的远近。供电单元为整套电子模块提供电力支持，当电池电量过低或者充电完成时，蜂鸣器会发出对应的提示音，提醒用户及时充电或者断开电源。模块仓采用分体式外壳设计，上半部分容纳控制板、传感单元与蜂鸣器，下半部分容纳电池与震动组件，外壳做圆角处理，避免持握或者磕碰时造成棱角划伤，外壳与杆身的连接位置做密封处理，应对日常使用过程中遇到的小雨、泼溅等情况，提升设备的环境适应能力。

　　从安装边界与尺寸适配来看，整根手杖的长度适配多数成年视障用户的持握使用需求，功能模块仓的外径控制在合理范围，不会因为体积过大造成持握不便，杆身的直径从握持端到触地端做渐变收窄，既保证握持端的结构强度，又让触地端保持合适的触感反馈灵敏度。腕带的长度可调节，适配不同粗细的手腕，模块仓的外壳预留按键与充电接口的安装位，接口位置做下沉设计，避免日常使用过程中被异物剐蹭损坏。整套结构设计在传统盲杖的基础上做功能升级，没有过度增加设备的整体重量，持握重心靠近握把位置，使用时手腕不需要承受额外的倾覆力矩，长时间使用也不会产生明显的酸胀感。结构设计过程中充分考虑了易损件的更换需求，杆身底端的触地头、橡胶防护圈都采用可拆换设计，磨损后不需要更换整根手杖，降低后续的使用维护成本。模块仓的外壳采用卡扣加螺丝的固定方式，后期检修更换内部电子元件时不需要破坏整体结构，拆装操作便捷。
