基于逆向工程的轴向引线碳膜电阻结构设计

　　在日常电子电气产品的结构设计与电路搭建环节，轴向引线电阻是出现频率最高的无源基础元件之一，小到儿童电动玩具的控制电路板，大到工业电气控制柜的信号调理回路，都能看到这类元件的身影。不同于贴片电阻适配SMT高速贴装的应用场景，轴向引线电阻更适配通孔插装工艺，在小批量试制、维修替换、高振动工况的电路板中应用更为广泛，其双引线对称分布的结构，既可以在波峰焊工序中获得更可靠的焊点强度，也能在手工焊接时降低操作难度，适合多场景下的电路装配需求。

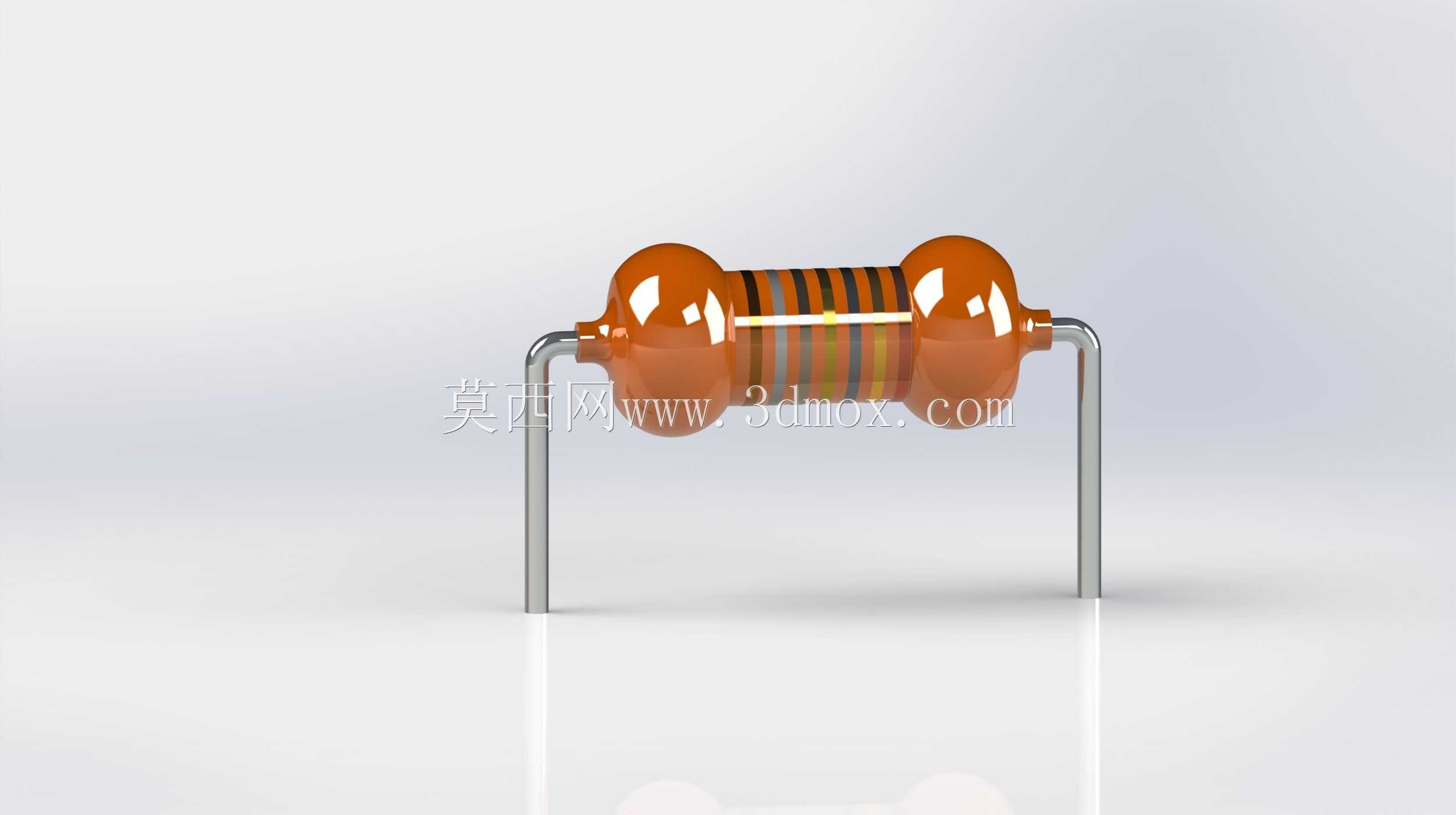

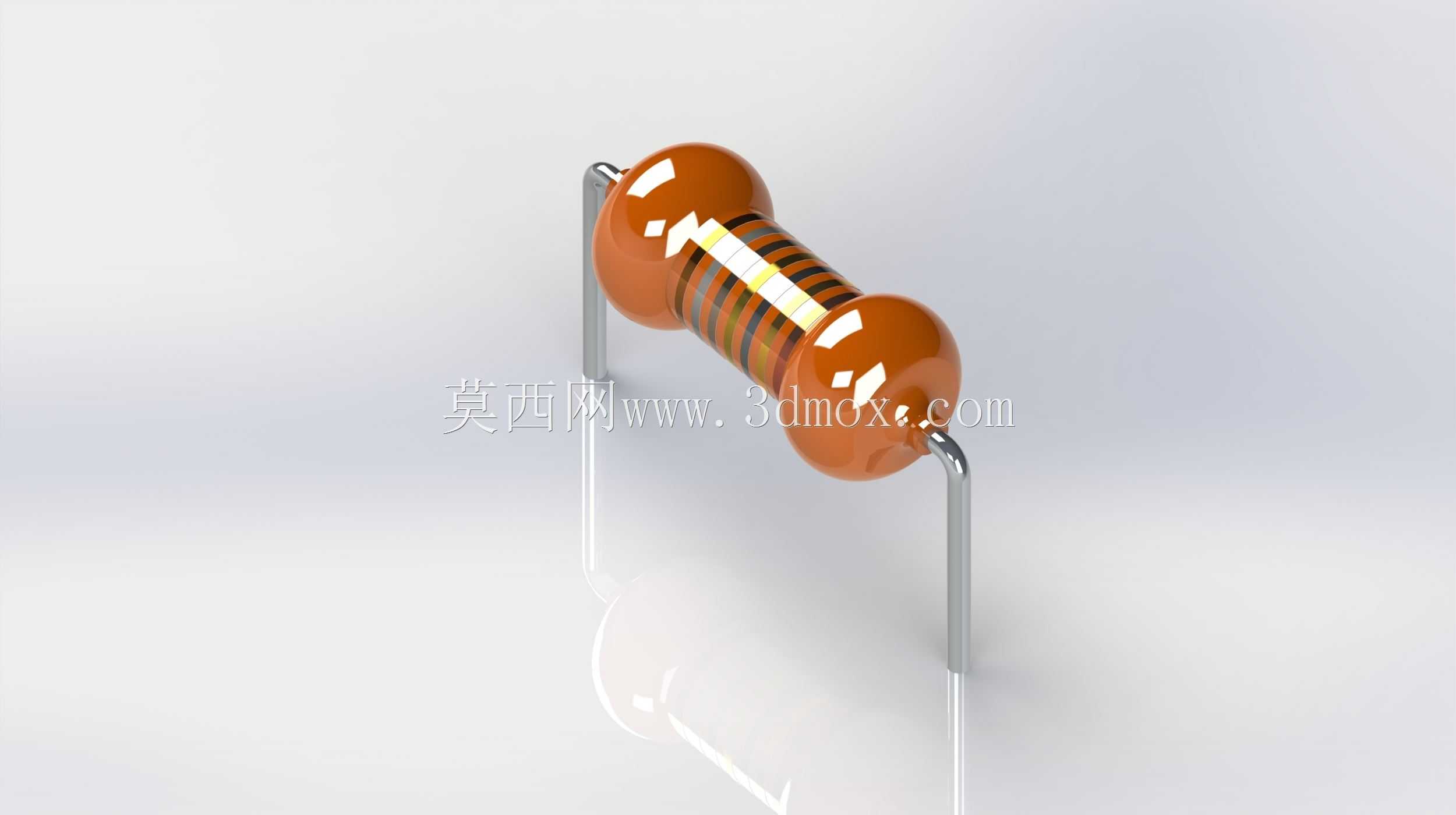

　　从实际功能来看，这类电阻在电路中主要承担限流、分压、负载匹配、信号衰减等作用，不同色环标识对应不同的阻值与精度等级，能够满足从微安级信号回路到安培级功率回路的不同参数需求。本次逆向还原的电阻结构，完整复现了实物的各个组成部分：两端的金属端帽采用压接结构与陶瓷基体紧密配合，保证引线与内部电阻膜层的可靠电气连接；中间的陶瓷基体承担绝缘与支撑作用，表面的碳膜层通过螺旋刻槽调整阻值精度，外层的绝缘漆层既可以隔绝外界水汽、灰尘对电阻膜的侵蚀，也能避免元件之间、元件与电路板其他导体之间出现短路风险；表面印刷的色环标识严格遵循通用色环电阻标注规则，能够让装配与维修人员快速识别元件参数，无需额外查阅规格文档。

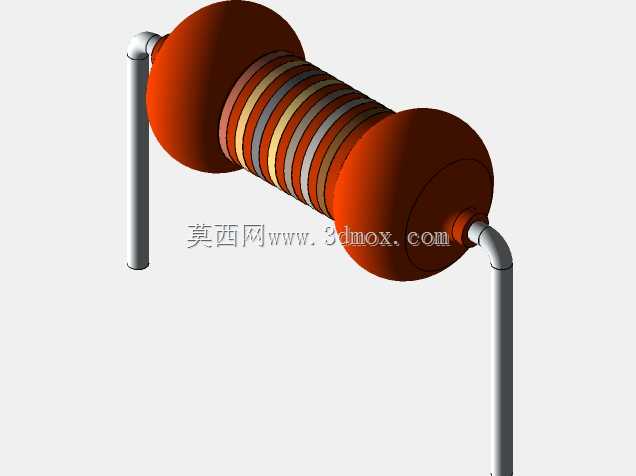

　　在结构设计的还原过程中，首先通过三维扫描获取实物的外轮廓点云数据，对扫描数据进行去噪、对齐、曲面重构后，再结合电阻的实际生产工艺对各个特征进行参数化修正。比如两端的金属引线采用镀锡铜材质，直径与引出长度严格匹配通用通孔插装的标准尺寸，引线与端帽的连接位置做了圆角过渡处理，既符合实际生产中的压接工艺特征，也能避免在建模过程中出现应力集中的不合理结构；陶瓷基体两端的弧形过渡结构，还原了实际电阻生产过程中端帽压装后的外形特征，避免了直角结构带来的装配干涉问题；外层绝缘漆的包覆范围严格控制在端帽内侧，既保证绝缘防护的有效性，也不会影响端帽与引线的导电性能。

　　从安装边界来看，这类电阻的安装方式分为卧式贴板安装与立式悬空安装两种，卧式安装时元件本体紧贴PCB板面，占用的垂直空间更小，适合对设备厚度有严格限制的产品；立式安装时元件本体垂直于板面，占用的板面面积更小，适合电路板元件密度较高的场景。建模过程中预留的引线长度，能够同时适配两种安装方式的折弯需求，引线的直径匹配标准PCB通孔尺寸，在实际装配时无需额外扩孔即可顺利插装。元件本体的最大直径、总长度均符合通用轴向引线电阻的尺寸规范，能够直接适配现有电阻成型机的加工参数，在批量生产时可以直接套用现有工艺参数，无需额外调整设备。

　　在结构细节的处理上，模型还原了电阻表面绝缘漆的光泽质感与色环的印刷位置，各个部件之间的配合间隙完全参照实物的装配公差设置，既不会出现部件之间的干涉问题，也不会因为间隙过大导致模型装配后出现松动错位。端帽与陶瓷基体的配合面做了压接纹理的细节还原，能够直观体现实际生产中的装配工艺特征；引线的表面做了轻微的拉丝纹理处理，还原镀锡铜引线的真实质感，避免模型出现过于塑料化的视觉效果。对于需要做电路装配仿真、产品结构展示、教学演示的场景来说，这个模型能够直接导入装配环境，无需额外调整结构即可完成虚拟装配，还原真实产品的装配效果。

　　不同于理想化的参数化建模，逆向还原的电阻结构更贴近实物的真实形态，能够避免理论建模中忽略的工艺细节问题，比如端帽压装后产生的轻微形变、绝缘漆包覆后的边缘过渡、引线折弯处的圆角特征等，这些细节在做产品渲染、装配动画、虚拟样机展示时，能够大幅提升场景的真实感，不会因为模型过于理想化而出现违和感。在做电子设备的结构可靠性仿真时，这个模型的重量分布、结构强度特征也与实物保持一致，能够更准确地模拟振动、冲击工况下元件对电路板的应力影响，为电路板的固定结构设计提供更准确的参考依据。
