20mm规格8欧姆0.5w小型电声扬声器

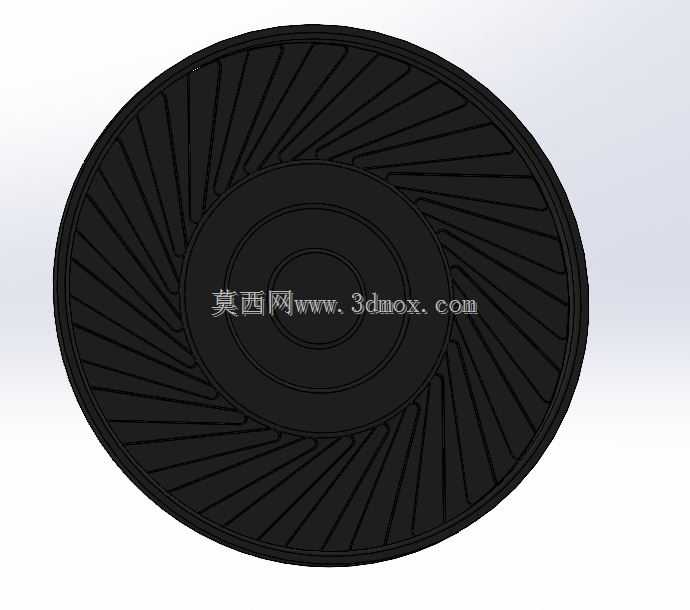

　　日常做嵌入式开发、小型智能硬件样机搭建的时候，经常会碰到需要选小尺寸发声元件的场景，这款直径20mm的圆形扬声器，刚好适配多数紧凑型设备的内部安装空间，不管是做桌面小摆件的提示音输出、开源硬件项目的音频反馈，还是小型安防设备的告警发声，都能匹配对应的安装需求。从结构设计来看，这款扬声器采用常规的圆形薄型结构，整体外轮廓做了等直径的环形限位边，安装时可以直接卡入设备外壳预留的圆形沉槽内，不需要额外设计复杂的固定支架，沉槽深度只要匹配扬声器的整体厚度，就能保证振膜正面和外壳出声面齐平，不会出现出声受阻或者装配凸起的问题。振膜区域采用一体化的复合纸盆设计，边缘压合均匀的折环，既保证了发声时的振动行程，也能控制整体的安装厚度，不会占用过多的设备内部纵深空间。背部的磁路部分做了同心度校准，磁钢和T铁的装配同轴度误差控制在极小范围内，避免工作时出现擦圈、失真的问题，两根引出线采用带绝缘护套的导线，端部预留了足够的接线长度，焊接到PCB板的时候不需要额外补线，导线出线位置做了防拉扯的固定点，装配过程中拽动引线也不会扯断内部音圈接线。

　　从功能特性来说，这款扬声器额定阻抗8欧姆，额定功率0.5w，属于小功率电声元件，不需要搭配大功率的功放电路，直接连接常规的单片机音频输出引脚、或者小型功放芯片就能驱动，发声频段集中在中高频段，适合输出提示音、告警音、简单的语音提示内容，不适合做高保真的全频音乐播放，刚好匹配多数小型智能硬件的发声需求。在做结构设计适配的时候，需要注意安装边界的预留：扬声器整体直径20mm，外壳预留的安装孔直径建议控制在19.8mm到20mm之间，过松会导致扬声器装配后晃动，过紧则会压伤边缘的折环部分，影响发声效果；安装沉槽的深度要匹配扬声器的总厚度，保证振膜前方预留至少1mm的出声空腔，不要让外壳直接贴住振膜表面，否则会完全闷住声音，导致音量大幅降低。

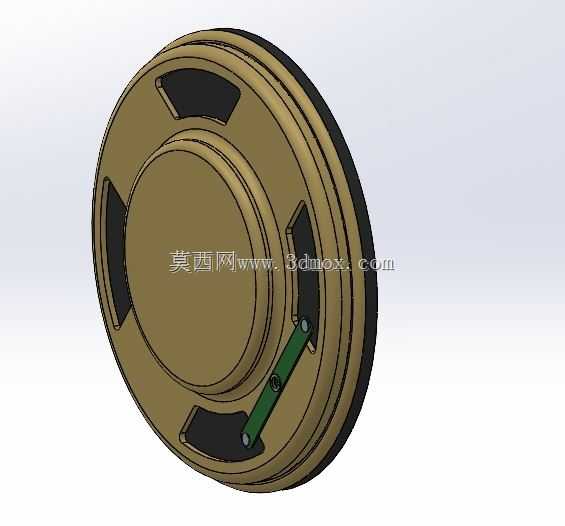

　　背部磁路部分的直径比外轮廓小一圈，设计内部PCB板或者结构筋位的时候，要避开磁路的凸起区域，预留至少0.5mm的安全间隙，避免装配时挤压磁钢导致磁路偏移。另外这款扬声器的出线方向是从背部侧边引出，设计内部走线槽的时候要对应出线位置预留走线空间，避免导线被外壳和扬声器本体压破绝缘层，造成短路问题。在实际项目选型中，这类小尺寸扬声器经常用在arduino开源项目、小型温湿度告警设备、桌面智能助手、儿童益智玩具、门禁对讲分机这类产品里，相比贴片式的蜂鸣器，它的发声频段更宽，除了单调的蜂鸣提示音之外，还能输出简单的语音片段、多音阶的提示音效，用户体验会更好；相比大尺寸的全频喇叭，它的占用空间更小，不需要大体积的共鸣腔，在紧凑型设备里的适配性更强。

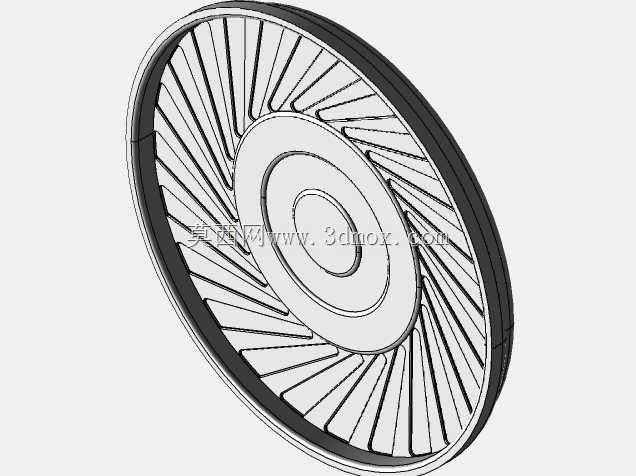

　　做三维建模的时候，这个模型把扬声器的外轮廓折边、振膜压边、背部磁钢结构、引出线的位置都做了1:1的还原，导入到装配体里可以直接用来做干涉检查，验证安装空间是否足够，不需要自己再去测绘实物尺寸，能节省不少结构设计阶段的时间。建模的时候特意把边缘的四个定位缺口做了还原，这几个缺口是用来和外壳上的定位筋配合的，装配时对准缺口就能固定扬声器的周向位置，避免引线在装配过程中被扭转扯断，很多人自己建模的时候容易忽略这几个小缺口，实际打样装配的时候就会出现扬声器转位、引线被压的问题，这个模型把这些细节结构都做了还原，直接用来做结构验证完全没问题。
