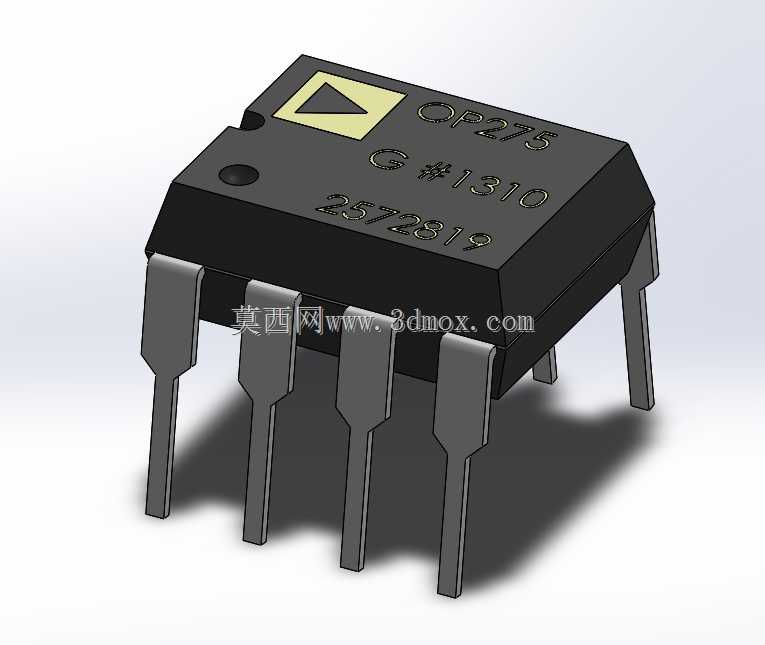

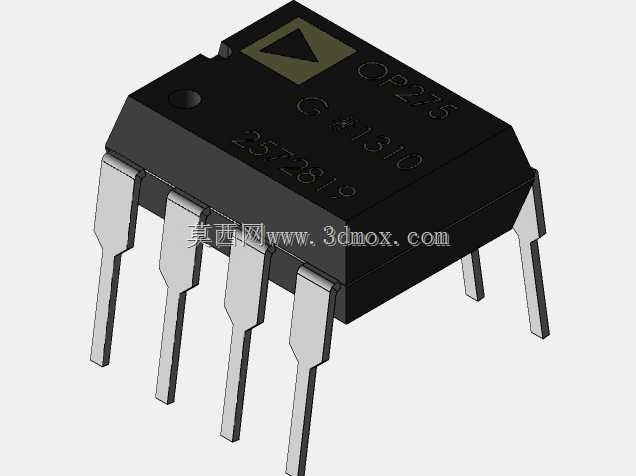

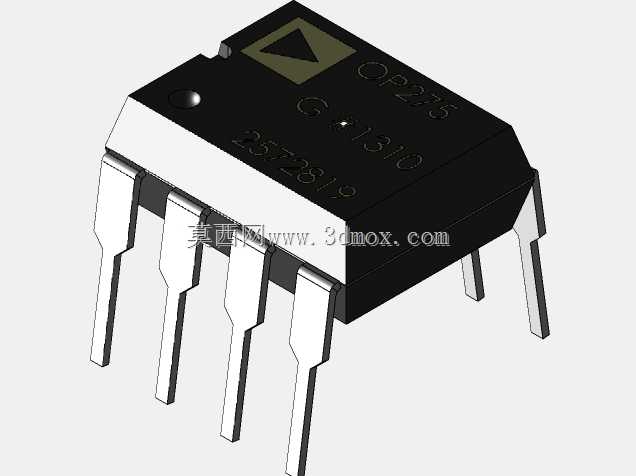

PDIP-8封装运算放大器OP275三维结构

　　在工业测控板卡、音频信号处理设备、实验室测试仪器的电路板设计环节，直插封装运算放大器的三维结构建模，是完成PCB布局干涉校验、整机结构装配验证的核心基础环节，OP275作为兼顾音频信号保真度与工业信号稳定性的双极性运算放大器，其8芯塑料双列直插封装的结构还原度，直接影响硬件开发阶段的装配可行性判断。

　　这款PDIP-8封装的OP275，引脚采用标准双列对称排布，单排引脚中心间距为2.54mm，两排引脚之间的跨距为7.62mm，单根引脚的截面尺寸为0.5mm×0.3mm，引脚伸出塑封本体的长度为3.2mm，引脚末端做了15度的导向斜切处理，适配波峰焊工艺的插装导向需求，在建模过程中，每根引脚的根部与塑封本体的衔接处都做了0.2mm的圆角过渡，还原实际器件注塑成型时的引脚包封结构，避免建模时出现直角锐边导致的3D打印样件应力集中问题。塑封本体的外形尺寸为9.8mm×6.4mm×3.5mm，本体顶部的丝印区域做了0.05mm的微凹处理，还原实际芯片表面激光刻印标识的触感特征，本体一侧的引脚1定位缺口做了1mm×0.8mm的半圆弧缺口，对应实物的引脚识别标记，避免装配时出现引脚方向插反的问题，本体顶部的三角形防静电标识区域做了哑光质感的分区处理，和周围黑色塑封的亮面质感形成区分，还原真实器件的表面工艺差异。

　　从实际应用场景来看，这款封装的OP275多用于通孔插装工艺的电路板，常见于老式工业控制板、音频前级放大电路、教学实验板卡上，在做整机结构设计时，需要考虑芯片上方的散热空间预留，以及芯片周边电解电容、电阻元件的排布间隙，建模时严格还原的引脚位置度公差，可以直接导入PCB设计软件做3D布局校验，检查引脚和焊盘的对位偏差，以及芯片本体和周边高大元件的干涉情况。在做手工焊接工装设计时，该三维模型可以用来定位芯片的压合位置，设计适配的防静电压块，避免焊接过程中芯片浮高导致的虚焊问题。

　　设计这款三维结构时，没有刻意简化引脚的弯折弧度，每根引脚靠近本体的位置都做了1.2mm半径的弯折过渡，还原实际器件引脚成型时的冲压弧度，避免建模时引脚直上直下导致的装配仿真偏差——在实际插装过程中，引脚的微小弯折弧度可以抵消部分PCB板孔位的位置公差，降低插装阻力。塑封本体的底部做了0.1mm的微凸法兰边，对应实际器件塑封成型时的合模线位置，在做热仿真分析时，这个细微结构会影响芯片底部和PCB板面之间的空气流通间隙，进而影响器件的自然散热效果，因此建模时没有将其简化忽略。

　　对于硬件结构工程师而言，这类通用直插芯片的精准三维模型，不需要额外测量实物尺寸就可以直接调用，在做电路板堆叠设计时，可以快速校验芯片和外壳内壁的安全间隙，尤其是在做紧凑型手持测试设备的结构设计时，芯片本体的高度、引脚的伸出长度都会影响内部腔体的尺寸规划，精准的模型可以减少后期打样时的结构干涉问题。在做教学演示模型时，该结构可以清晰展示双列直插封装的引脚排布规律、定位标记的位置，帮助电子专业的学生理解通孔插装器件的装配逻辑。
