Lw28-32A3路行车用转换中断器

　　这款Lw28-32A规格的3路行车中断选择装置，主要应用在桥式起重机、电动葫芦等工业行车的电气控制回路中，承担回路通断、档位切换的核心控制功能，是行车操作人员直接交互的核心控制部件，直接决定行车的启停、方向切换、运行档位选择的操作可靠性。从实际使用场景来看，这类中断选择器通常安装在行车的操作控制盒面板、驾驶室操作台上，操作人员通过扳动外露的操作手柄，就能实现不同控制回路的导通与断开，完成行车的起升、下降、左右行走、快慢速切换等操作动作，在车间物料吊运、重型工件移位、仓储货位调度等工况下都有广泛应用，其操作手感、档位定位精度直接影响操作人员的作业效率与操作安全性。

　　从产品功能特性来看，该装置为3路回路设计，额定电流32A，能够满足中小吨位行车的控制回路载流需求，操作手柄采用大尺寸扳动式结构，操作人员即便佩戴劳保手套也能准确完成档位切换操作，档位切换时带有清晰的定位顿挫感，能避免操作过程中出现误拨、滑档的问题，后部的圆柱形主体为触点安装腔，内部集成了多组静动触点组件，手柄转动时带动内部凸轮结构推动触点组实现分合，不同档位对应不同触点组的导通组合，以此实现不同控制逻辑的输出。

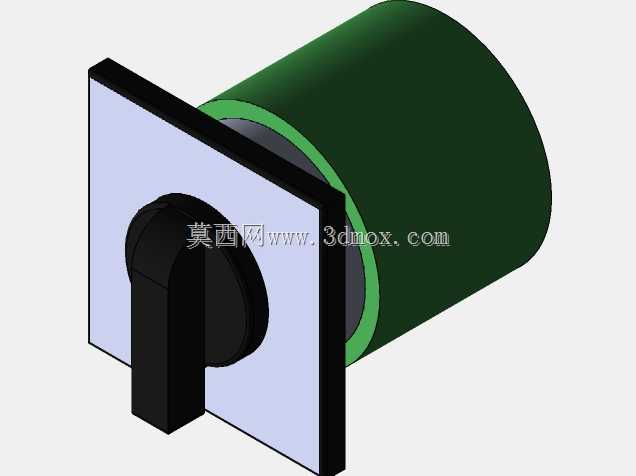

　　在设计思路上，这款装置采用面板嵌入式安装结构，前端的方形安装法兰贴合控制面板外侧，后部圆柱形腔体穿过面板预留的安装孔，通过配套的锁紧螺母就能完成快速固定，安装后操作手柄突出面板表面合适高度，既不会因为突出过多容易被意外磕碰，也不会因为突出过短导致操作时施力不便。建模过程中重点还原了安装配合的边界尺寸：前端方形安装面板的边长、厚度，后部圆柱形腔体的外径、轴向长度，操作手柄的长度、扳动角度范围，这些尺寸都是实际选型安装时需要重点核对的参数，一旦安装孔尺寸不匹配、后部腔体长度与控制盒内部深度不匹配，就会出现安装干涉、无法固定的问题。

　　从结构细节来看，操作手柄与前端面板之间设置了限位结构，限制手柄的转动角度范围，避免过度转动损坏内部触点结构，面板与后部腔体的衔接处做了台阶定位结构，安装时能够快速卡入面板安装孔，保证安装后装置与面板保持垂直，不会出现歪斜影响操作手感。内部的触点组件按照3路回路的控制逻辑排布，不同档位下的触点通断逻辑完全匹配行车的常规控制需求，建模时还原了外部可见的所有结构特征，包括面板的轮廓、手柄的截面形状、后部腔体的端部环形台阶结构，能够直接用于操作面板的开孔设计、装配干涉检查，也能用于电气控制教学的演示模型搭建。

　　在实际设备选型配套过程中，这类转换中断器的外形尺寸直接决定了控制面板的开孔尺寸、控制盒内部的预留空间，操作手柄的扳动力度、档位数量需要匹配具体的行车控制逻辑，32A的额定载流能力需要匹配控制回路的实际工作电流，避免长时间工作出现触点过热烧蚀的问题。建模时对各个配合面的尺寸公差做了合理预留，嵌入式安装的配合间隙按照常规电气元件的安装标准设置，保证虚拟装配时能够准确还原实际安装状态，不会出现虚拟装配过松或者过紧的问题，为后续的整机电气布局设计提供准确的三维参考。
