欧标三位排插带电源线结构设计

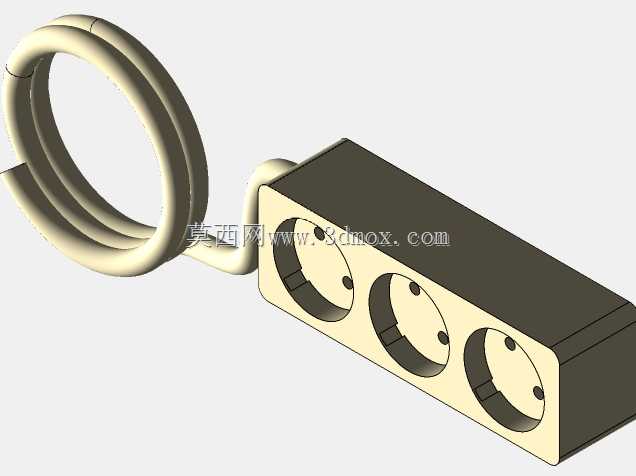

　　这款三位欧标排插的三维结构，适配欧洲、印度尼西亚等采用Type C/E/F类插座标准的民用及轻工业用电场景，常见于小型工作室临时取电、家用桌面多设备供电、展会临时展位配电这类需要同时接驳多个低压用电设备的场合，区别于固定式墙插，自带的一体化电源线可以灵活调整取电位置，无需额外搭配延长线就能覆盖1.5米左右的作业半径，减少现场布线的杂乱问题。

　　从功能设计来看，三个插孔沿壳体长度方向等距排布，相邻插孔中心距预留了足够的空间，即便插装大尺寸电源适配器也不会出现相邻插孔被遮挡、无法同时使用的问题，每个插孔内部的接地弹片、零火线接触片的卡位都在模型中做了完整还原，弹片的倾斜角度、接触行程都参考了实际量产产品的参数，能保证插头插入后有足够的夹持力，不会因为轻微拉扯就出现接触不良、断电的情况。壳体采用上下盖扣合的结构设计，边缘做了圆角过渡，没有尖锐的棱角，既可以避免日常使用中磕碰划伤，也能在注塑生产时减少应力集中，降低壳体开裂的风险。

　　电源线与排插主体的连接位置做了防弯折的应力释放结构，也就是俗称的尾卡，这个位置是电源线最容易因为反复弯折出现内部线芯断裂的部位，模型里还原了尾卡的锥形渐变结构，线皮在这个位置被逐步夹紧固定，弯折时的应力会分散在更长的线皮段上，而不是集中在出线口的单点位置，能大幅提升电源线的弯折使用寿命。排插的壳体厚度参考了通用电工产品的安全规范，内部预留了足够的走线空间，零火线铜条的排布位置与壳体内壁保持了安全爬电距离，即便在潮湿的使用环境下也能降低漏电风险。

　　从安装与边界尺寸来看，这款排插的整体宽度控制在50mm以内，长度约160mm，厚度不到40mm，放置在桌面、地面或者固定在墙面、工位隔板上都不会占用过多空间，底部可以根据使用需求加装防滑胶垫或者挂耳，不需要额外做结构修改就能适配平放、壁挂两种安装方式。电源线的盘绕结构在模型中做了自然的卷曲还原，模拟了实际产品出厂时的捆扎状态，也能直观体现线材的柔软度对应的弯曲半径，在做布线仿真的时候可以直接参考这个弯曲参数，避免出现线材弯折半径过小导致线芯损伤的设计问题。

　　在结构设计思路上，这款产品没有做多余的装饰性结构，所有外形特征都服务于功能需求：插孔面板的浅米色与壳体的深灰色做了分色处理，既可以在视觉上快速定位插孔位置，也能在生产时通过双色注塑或者组装不同颜色的配件实现，不需要额外做表面喷涂处理，降低生产环节的成本。壳体侧面没有多余的开孔，整体的密封性能可以满足日常防泼溅的基础要求，不小心洒少量液体在表面也不会直接流入内部造成短路。三个插孔的同轴度在建模时做了严格约束，插头插入时不会出现卡滞、偏斜的问题，插拔力控制在符合电工标准的范围内，既不会因为过松导致接触不良，也不会因为过紧导致插拔困难。

　　对于结构设计从业者来说，这个模型可以作为民用接插件设计的参考案例，尤其是插孔排布、尾卡防折结构、上下盖扣合位的设计细节，都可以直接复用在同类排插、延长线插座的开发中；做设备选型的工程师也可以参考这个模型的外形尺寸，在做设备配电布局、工位布线规划的时候提前预留对应的安装空间，避免出现现场安装时尺寸不匹配的问题；三维建模学习者可以通过这个模型练习曲面卷曲、薄壁壳体、卡扣结构的建模方法，理解电工产品设计中安全规范与使用便利性的平衡逻辑。
