吸顶式家用监控摄像头结构设计

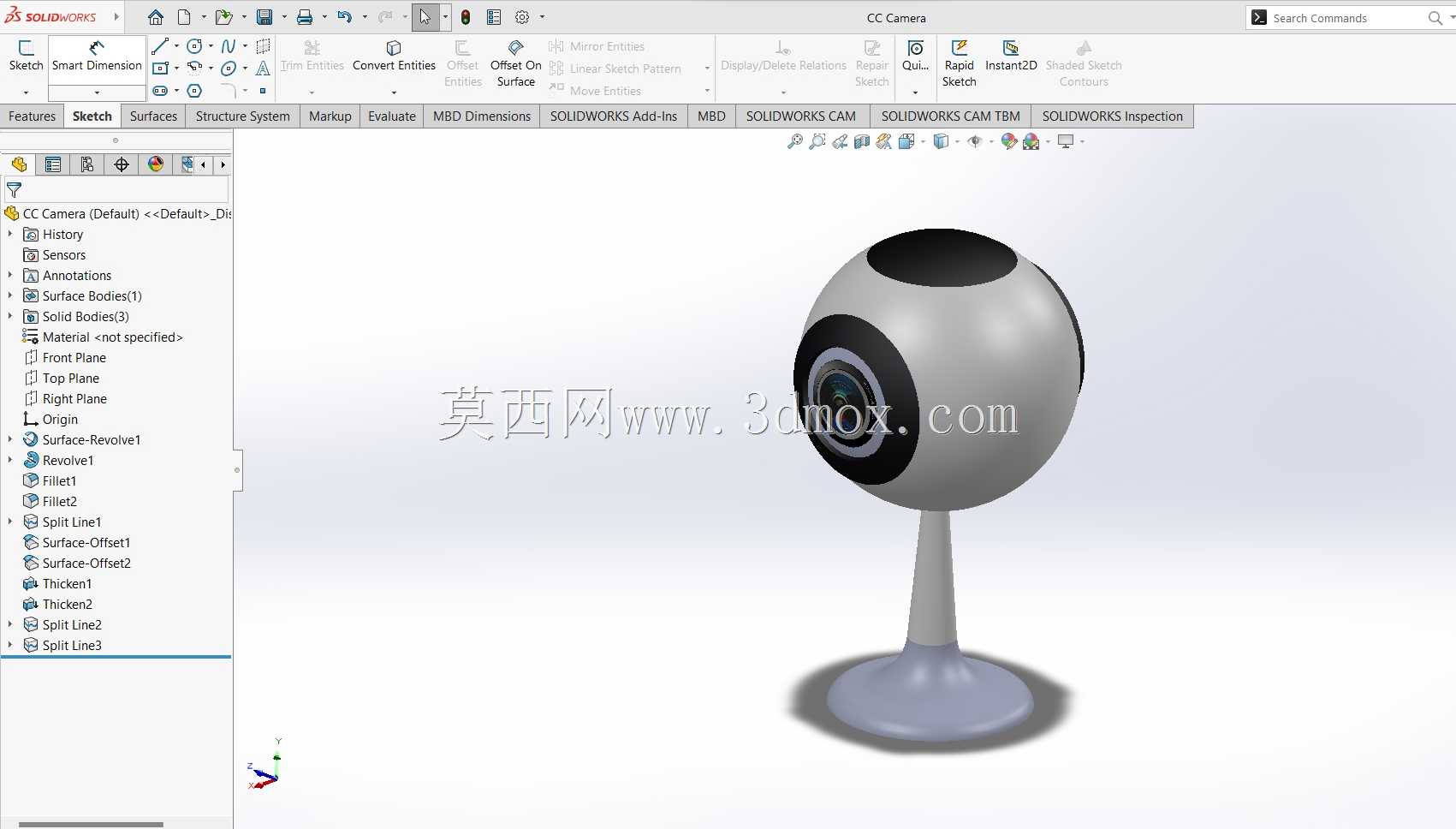

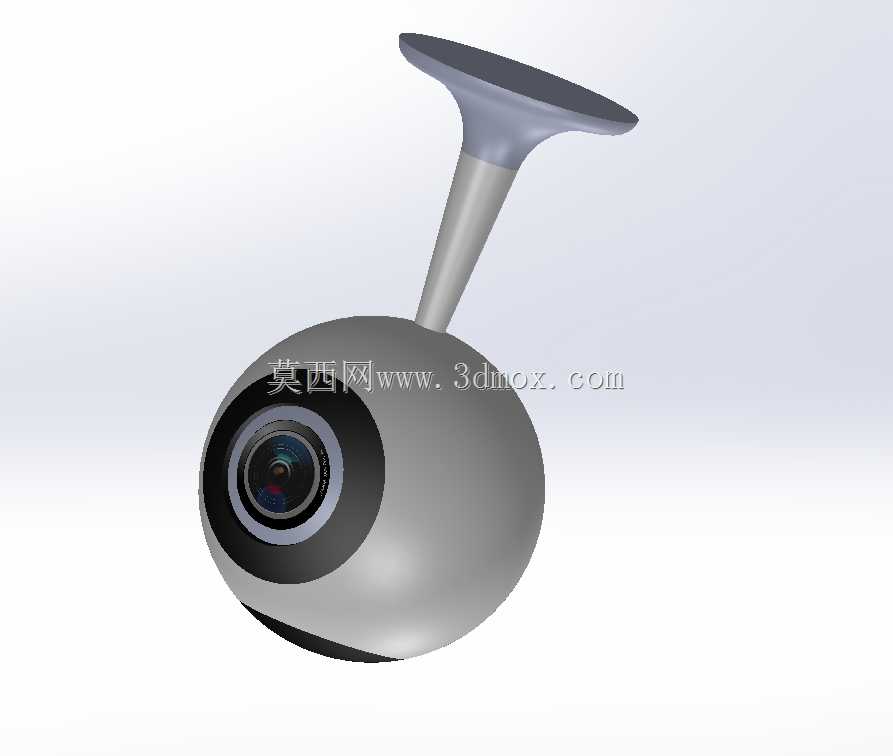

　　做这款球形吸顶监控的结构设计时，最先要锚定的是民用家用场景的安装适配性，毕竟这类设备大多装在客厅天花板、玄关吊顶或者商铺角落，安装面不一定是完全平整的水泥顶，也可能是石膏板、集成吊顶扣板，所以支架部分做了锥度渐变的杆身加圆盘式吸附底座，底座接触面做了微弧处理，能适配小角度的安装面倾斜，不用额外加调整垫片就能保证镜头初始水平度。镜头端采用球形主体结构，最大的优势是镜头调节角度够大，水平方向可以做到355度旋转，垂直方向能实现向下90度到向上15度的俯仰调节，基本能覆盖单房间内无死角的监控范围，不用在安装时反复校准机位，后期用户自己调整视角也不用拆卸设备，直接转动球头就能完成角度锁定，球头和支架连接的位置做了阻尼橡胶圈，调整后不会因为设备自重或者轻微震动出现视角偏移。

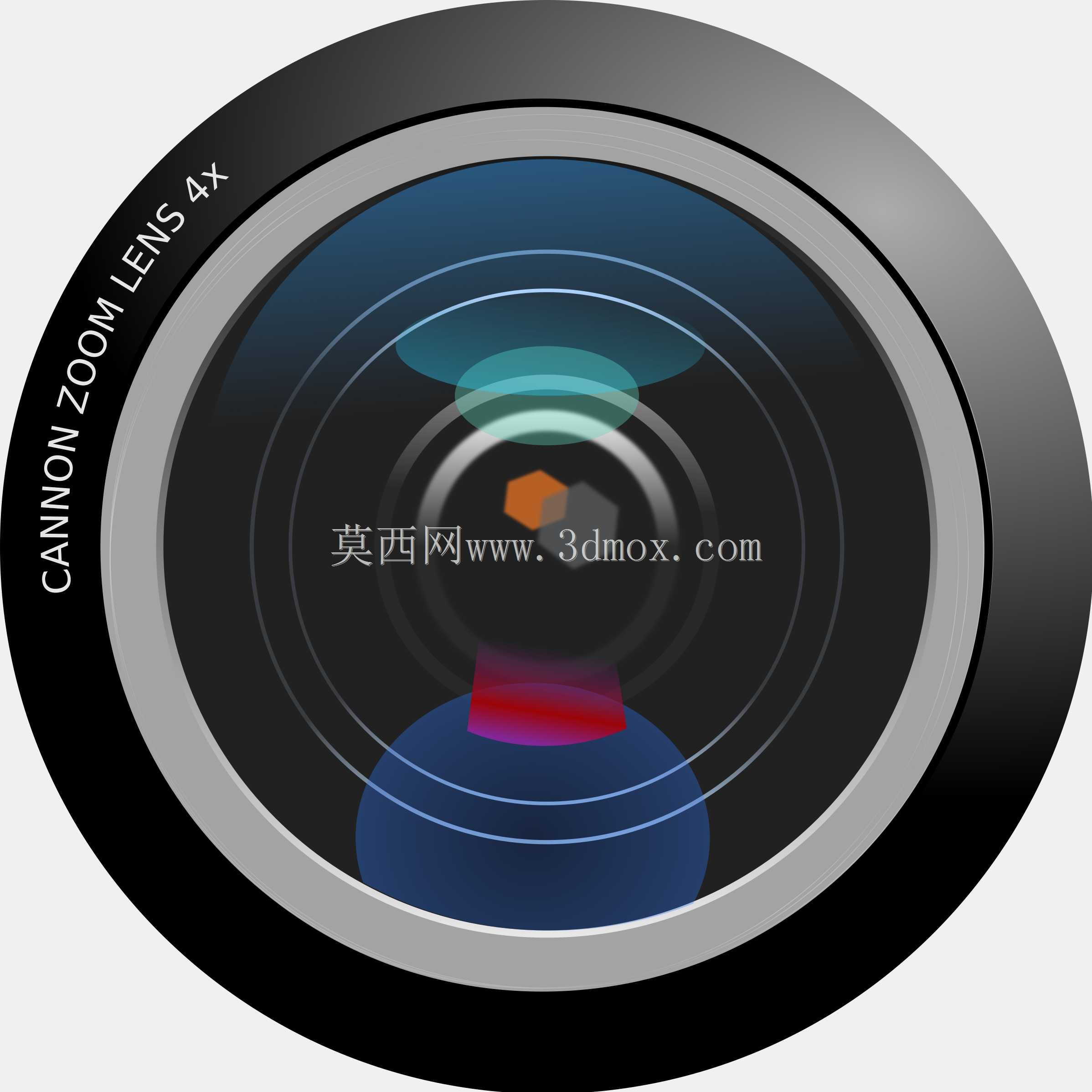

　　从功能落地的角度，这款设备集成wifi无线传输模块，不用布设网线，只要预留供电线路就能完成部署，适配普通家庭装修时不想走明线的需求，成像端采用ccd感光元件，低光照环境下也能捕捉清晰画面，镜头外圈做了黑色消光圈，避免夜间红外补光时出现光晕反射影响成像质量。结构设计上把电路板、wifi天线、红外补光灯板都集成在球形腔体内部，腔体做了对半拼接的卡扣结构，装配时不用打螺丝，后期维修拆解也不会破坏外壳外观，球身外壳采用哑光ABS材质，既不会因为长期积灰显脏，也不会在灯光下产生反光干扰镜头拍摄。

　　安装边界方面，整个设备从底座吸附面到镜头最前端的总高度控制在120毫米以内，球身最大直径是85毫米，不会因为体积过大突兀影响室内装修风格，底座的安装孔位兼容标准的86型接线盒，不管是明装还是暗装都能直接固定，不需要额外打孔定位。考虑到家用场景的长期使用，设备的散热结构做了隐藏式设计，在球身和支架连接的位置留了环形通风缝隙，内部电路板工作产生的热量可以通过缝隙自然散出，不用额外加散热风扇，避免运行时产生噪音影响居家休息，外壳拼接处做了错位的防水筋，哪怕是装在阳台偶尔溅到水或者卫生间门口的潮湿环境，也不会出现水汽进入腔体烧坏电路的情况。

　　实际选型适配的时候，要注意这款设备的供电是标准5V直流输入，和普通手机充电器的参数匹配，不用额外采购专用电源适配器，降低用户的部署成本。镜头的焦距选用2.8mm广角规格，监控距离在3到10米区间内能覆盖最大的画面范围，适合普通住宅客厅、便利店收银台、小型办公室这类空间的监控需求，球头的阻尼力矩经过调校，单指就能转动调整角度，调整到位后能保持位置稳定，哪怕是遇到开关门产生的震动或者空调直吹的气流，也不会出现视角偏移。在建模阶段特意把所有的卡扣连接位置都做了0.2毫米的装配间隙，避免量产时因为注塑件的收缩率问题出现装配卡滞或者缝隙过大的情况，外壳的壁厚均匀控制在1.8毫米，既保证结构强度，也不会因为壁厚不均出现注塑缩水的外观缺陷。
