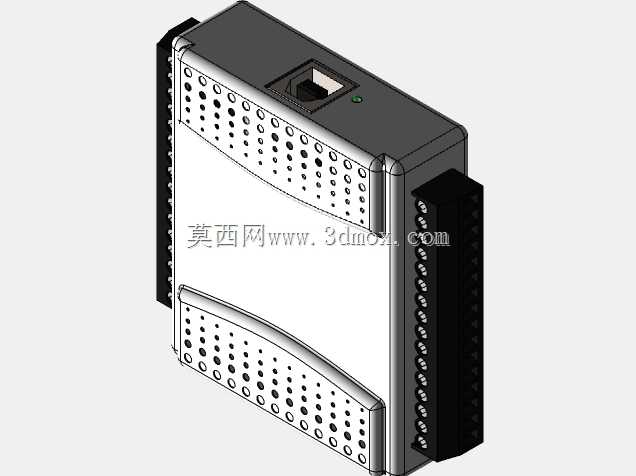

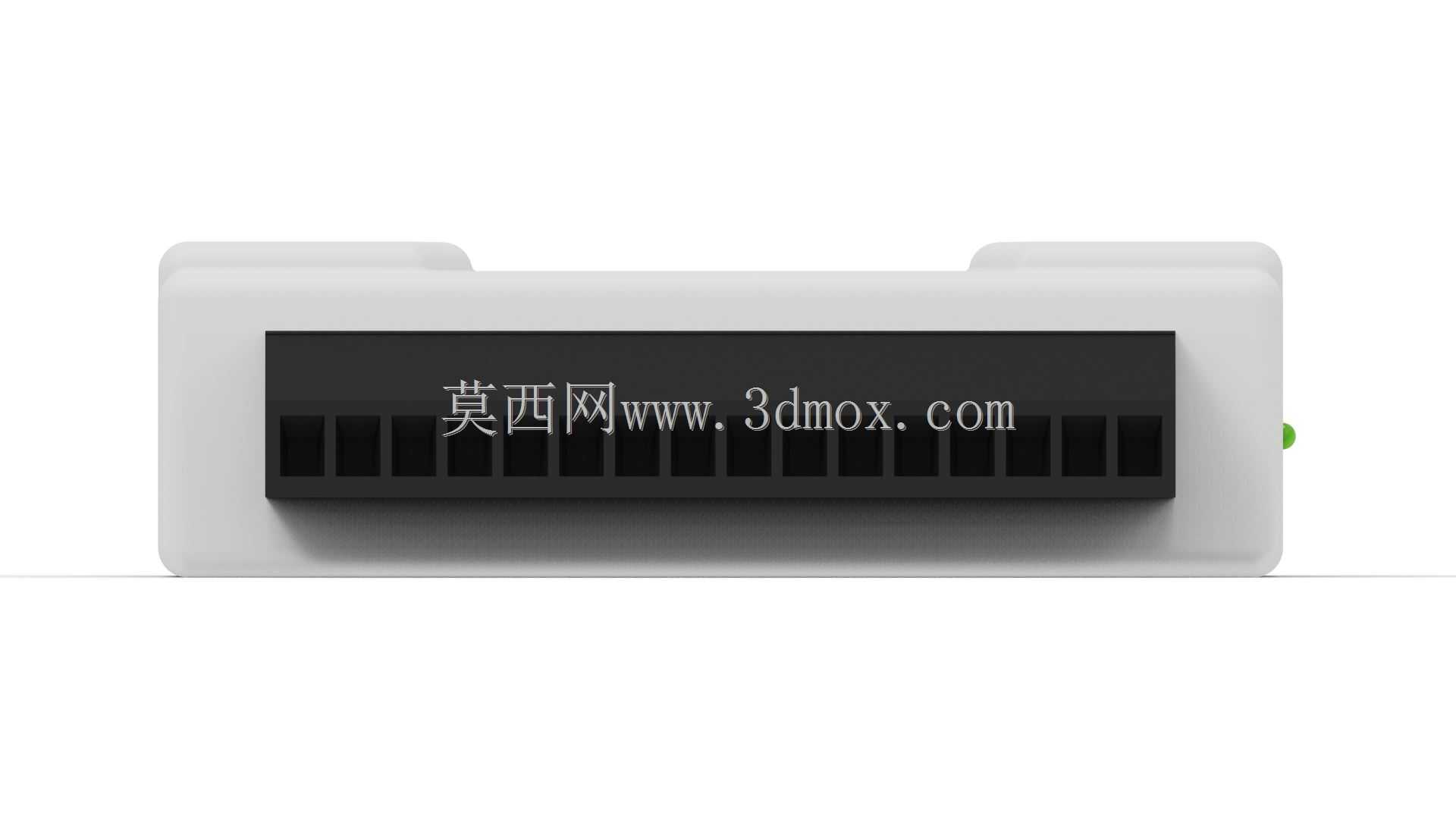

NI USB-8451通信接口设备三维结构

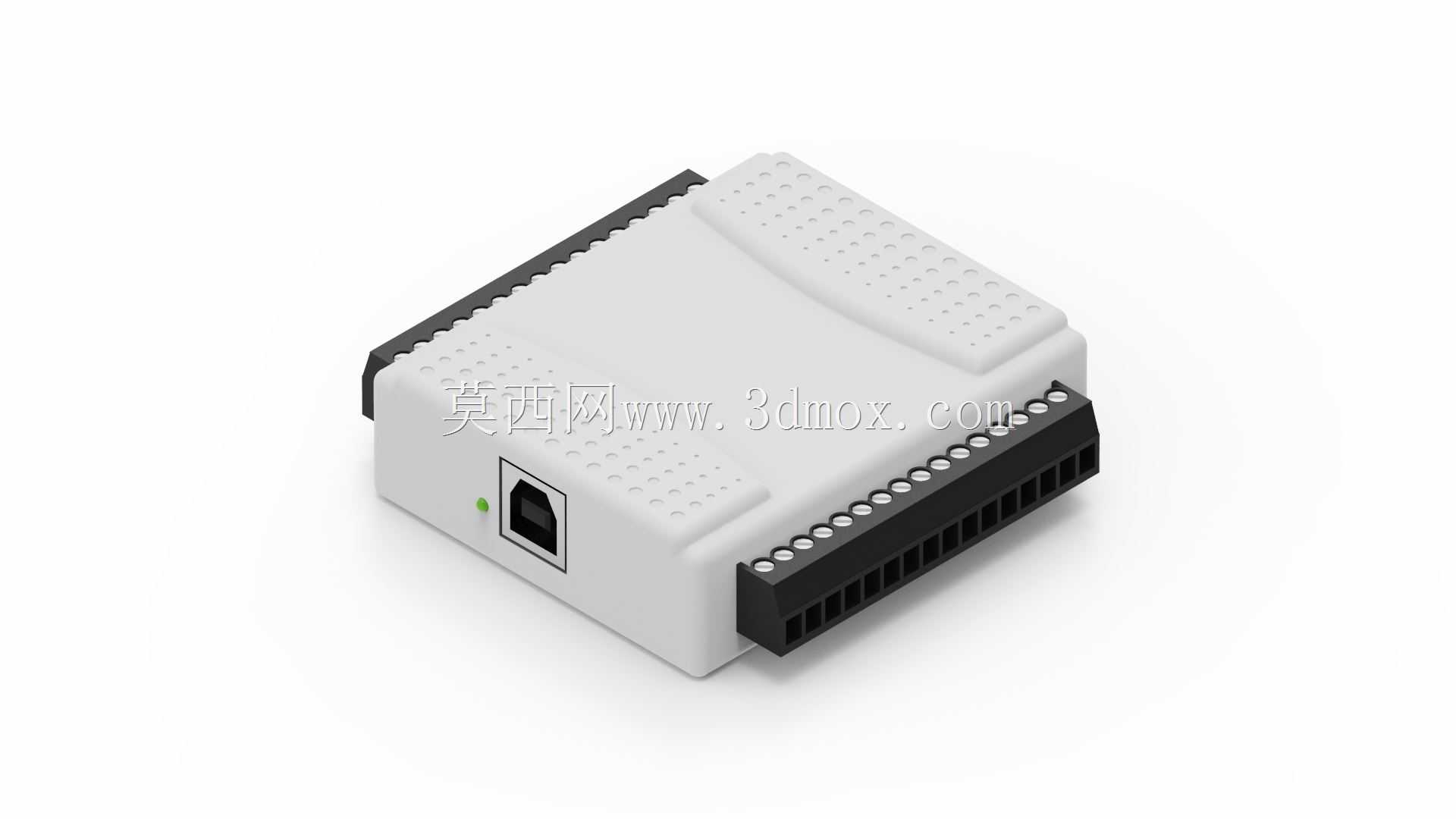

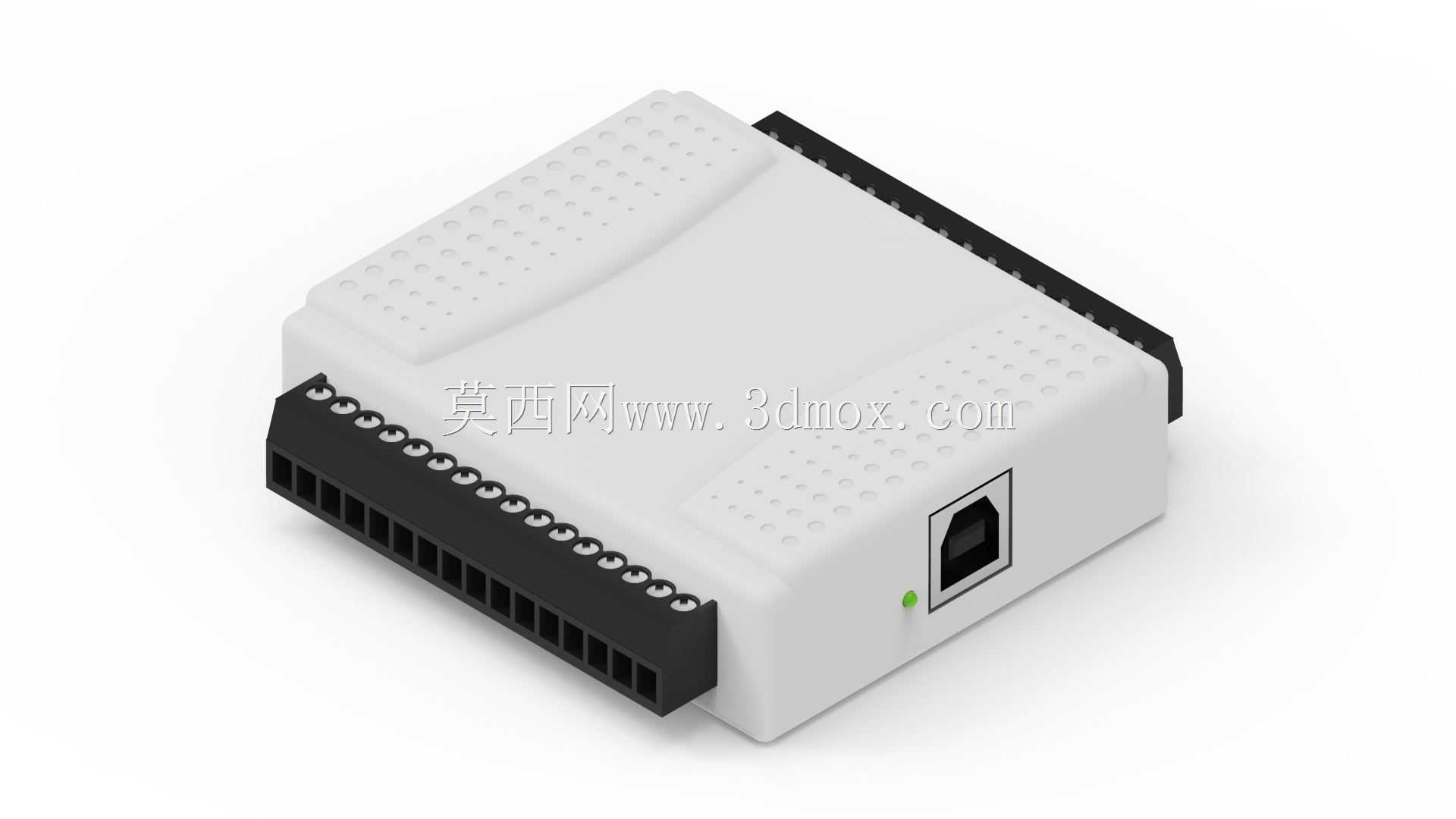

　　在工业测试测量、嵌入式开发调试场景中，这类USB转I2C/SPI接口设备是实验室、产线工位上出镜率极高的通讯适配硬件，建模时首先要还原的就是其作为桌面级外设的安装与使用边界：整体采用台式塑壳结构，壳体长宽高比例适配常规桌面摆放，无需额外导轨安装，仅通过底部防滑垫实现工位固定，USB接口端预留标准USB-B型插座的插拔空间，侧面的端子排区域留出接线操作的手指操作余量，避免实际使用时接线干涉。从功能层面看，该设备核心作用是实现上位机与I2C、SMBUS、SPI接口的下位机外设、传感器、存储芯片之间的通讯桥接，建模时需要精准还原端子排的引脚间距——每一个接线端子的中心距符合工业接线端子的通用标准，引脚排列顺序与实物丝印位置完全对应，方便结构设计人员在做测试系统集成时，直接将该模型导入装配体，匹配接线端子的线束走向规划，避免后期线束与周边设备产生空间干涉。

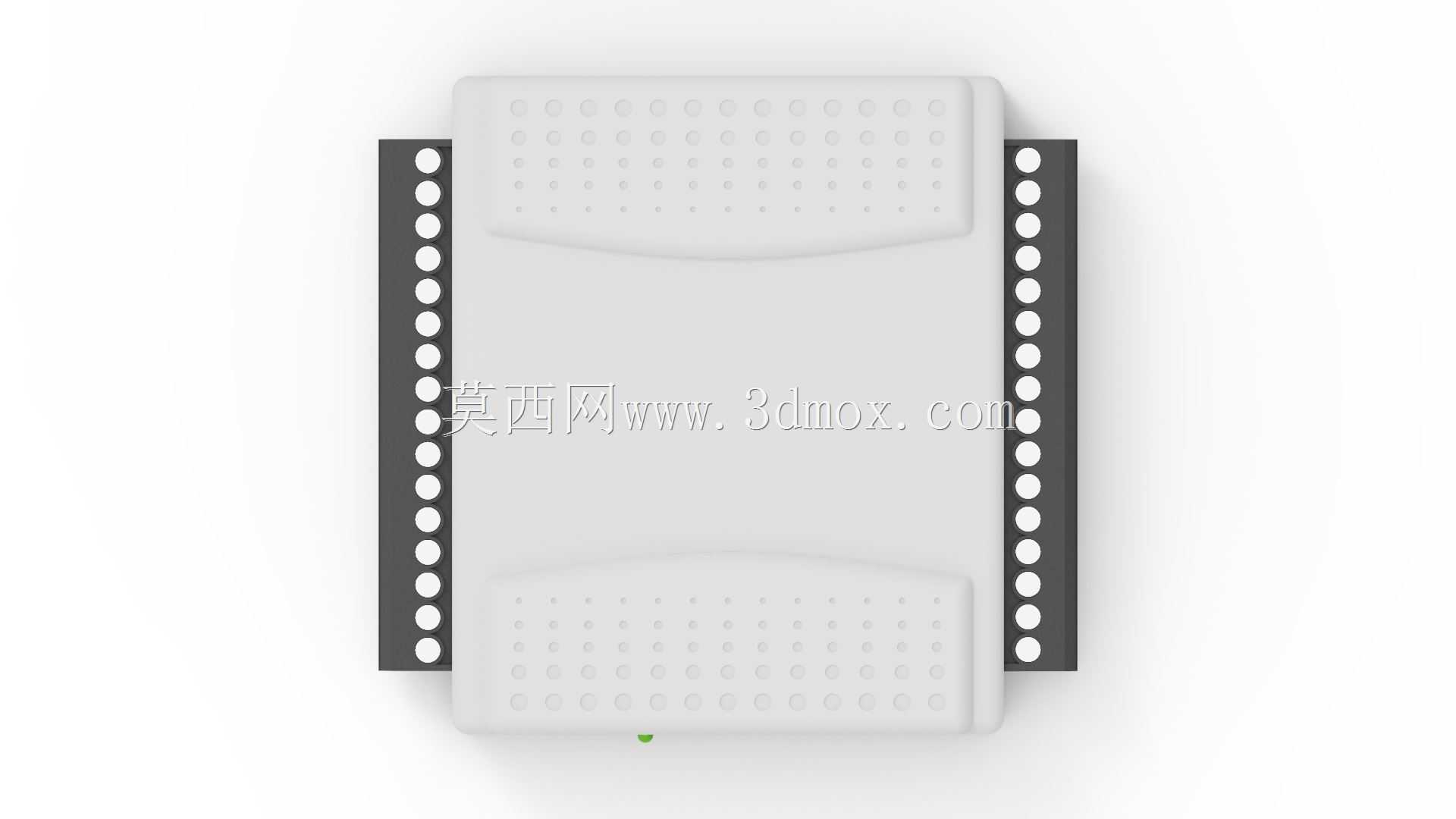

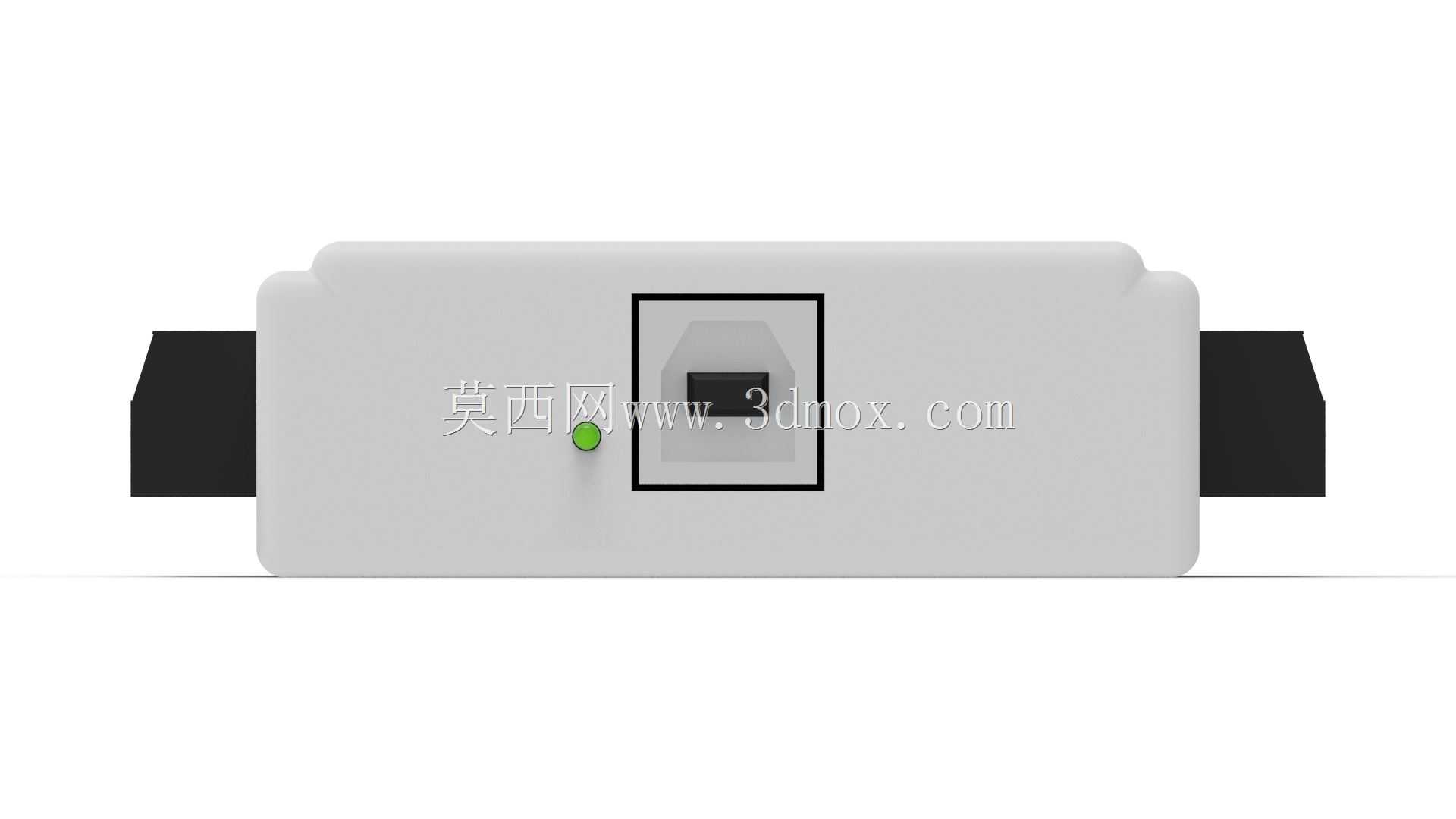

　　壳体设计上，上盖采用带细密防滑凸点的纹理设计，建模时还原了凸点的阵列排布规律，既还原实物的外观质感，也能体现注塑壳体的脱模斜度细节：壳体四周的拔模角度控制在1.5度，符合常规ABS注塑件的工艺要求，侧壁厚度均匀保持在2mm，加强筋布局在壳体内部对应USB接口、端子排的受力位置，保证接口插拔时的壳体强度。设备侧面的状态指示灯位置做了精准还原，指示灯位于USB接口旁侧，高度与壳体上沿齐平，实际使用时可直观观察设备供电与通讯状态，建模时预留了指示灯的导光件安装位，导光件与壳体的配合间隙控制在0.1mm，符合常规塑胶件的装配公差要求。

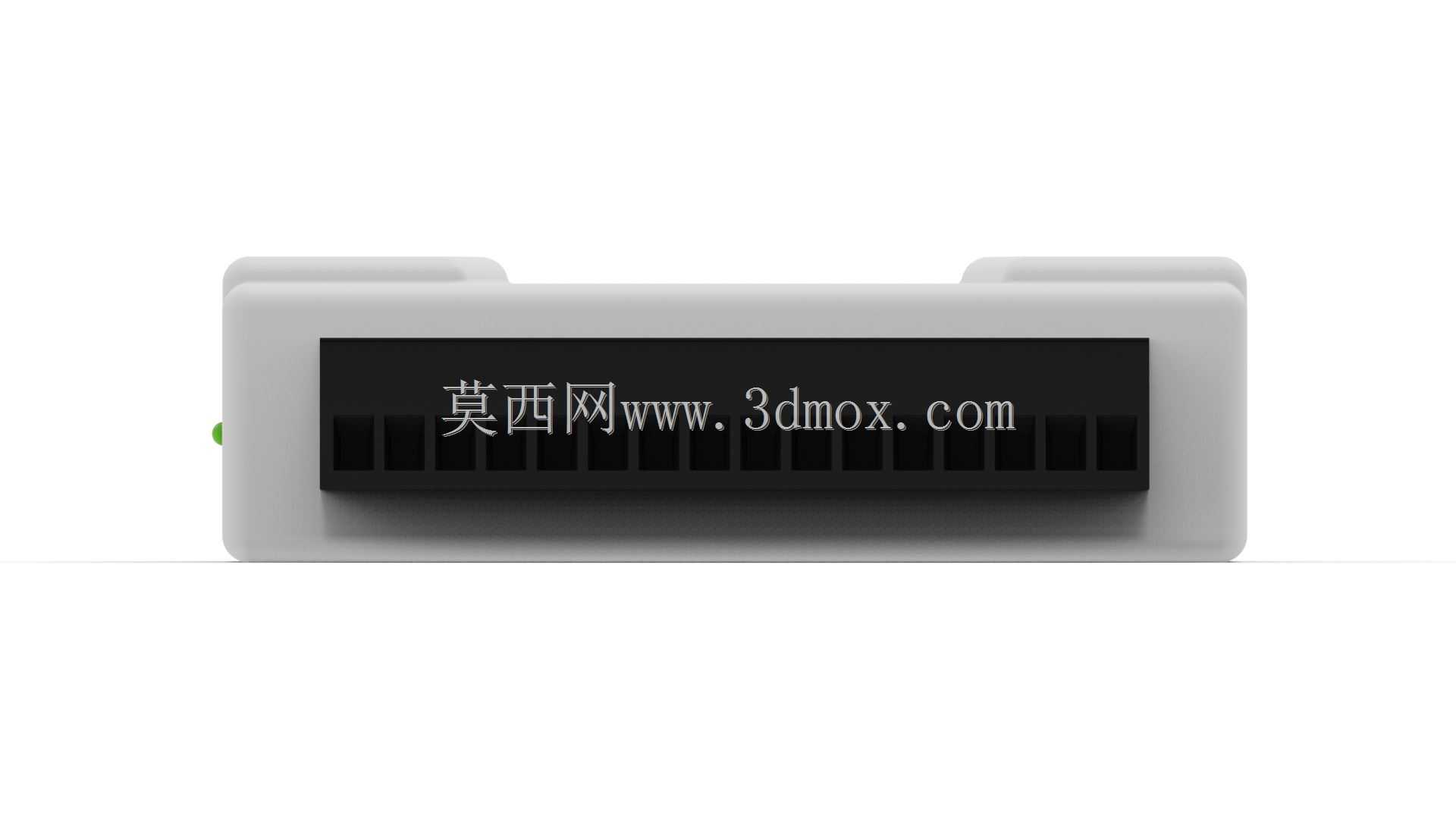

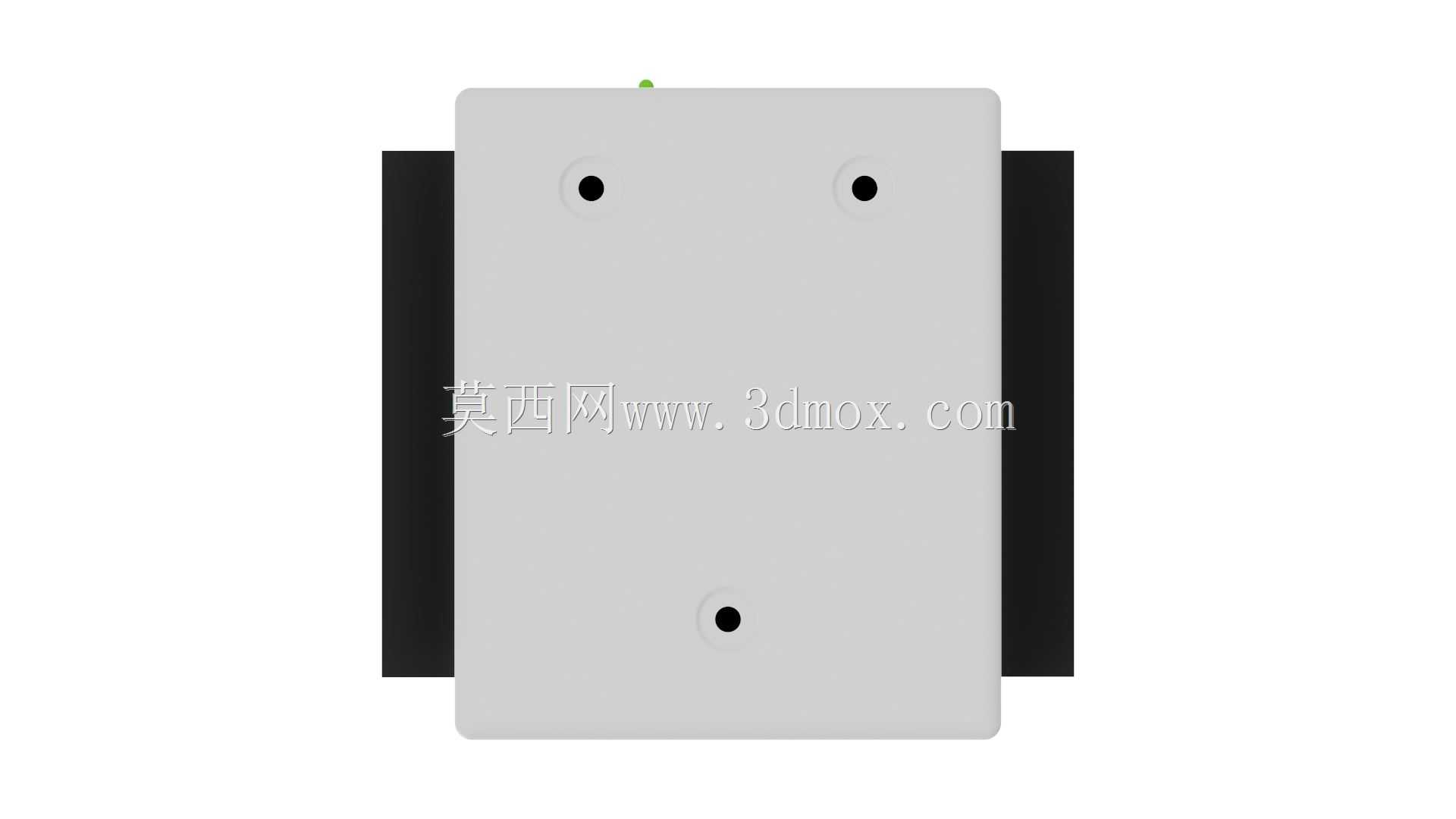

　　端子排部分采用黑色阻燃PBT材质的基座建模，每个接线位的螺丝孔深度、压线弹片的活动空间都做了结构还原，集成设计时可以直接匹配对应规格的冷压端子模型，完成整个测试链路的装配仿真。在做自动化测试系统的三维布局时，这类接口设备的模型精度直接影响工位布局的合理性：比如设备前端预留的接线空间需要满足手工接线的操作距离，USB线缆的弯曲半径不能小于线缆直径的6倍，模型中还原的USB接口突出高度可以帮助设计人员规划线缆的走线槽位置，避免线缆弯折过度导致的通讯不稳定问题。壳体的上下盖配合采用卡扣加螺丝的固定方式，建模时还原了卡扣的配合位置与螺丝柱的内径尺寸，结构设计人员可以参考该配合结构，做同类桌面式通讯适配器的壳体设计参考，其卡扣的扣合量控制在0.8mm，既保证壳体装配后的连接强度，也方便后期维修拆卸。设备底部的防滑垫位置做了凹坑设计，凹坑深度0.5mm，匹配直径10mm的橡胶防滑垫，实际摆放时可以避免设备在光滑桌面滑动，建模时该特征的还原可以帮助做整机重心校核，确认设备放置时的稳定性。

　　从实际应用场景出发，这类设备常被集成在小型测试机柜的桌面层板上，或者直接放置在研发工作台的设备架旁，模型的外形尺寸还原度直接决定了集成设计时的空间计算准确性：设备整体宽度适配标准层板的纵深，不会突出层板边缘，端子排朝向操作人员一侧，方便接线操作，USB接口朝向主机方向，缩短线缆连接距离，减少信号干扰。建模过程中对接口的公差配合做了严谨还原：USB接口的金属外壳与壳体开孔的单边间隙为0.2mm，端子排与壳体开孔的单边间隙为0.15mm，符合电子类产品塑胶外壳与金属接插件的常规配合公差，避免实际生产中出现接插件装配卡滞的问题。壳体表面的纹理深度控制在0.1mm，既还原实物的哑光质感，也不会因为纹理过深导致注塑时出现粘模问题，这些工艺细节的还原，让该三维模型不仅能用于外观展示，更能为同类通讯接口设备的结构设计提供可参考的工艺参数依据。
