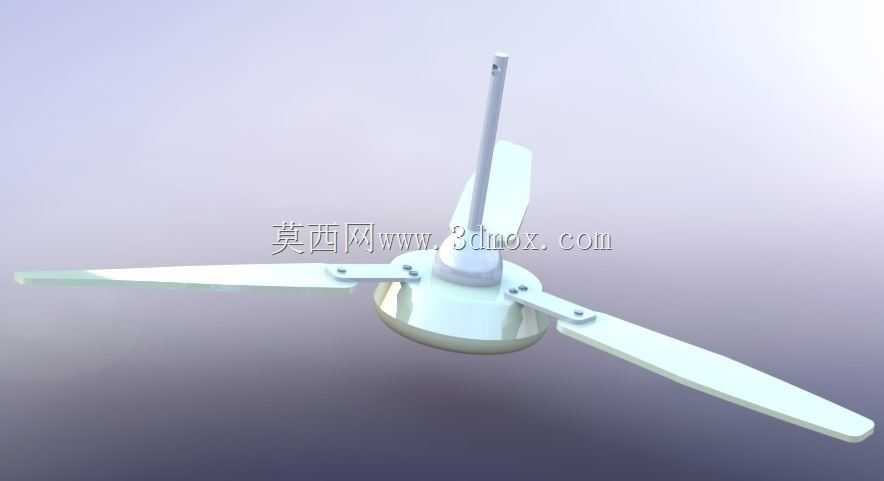

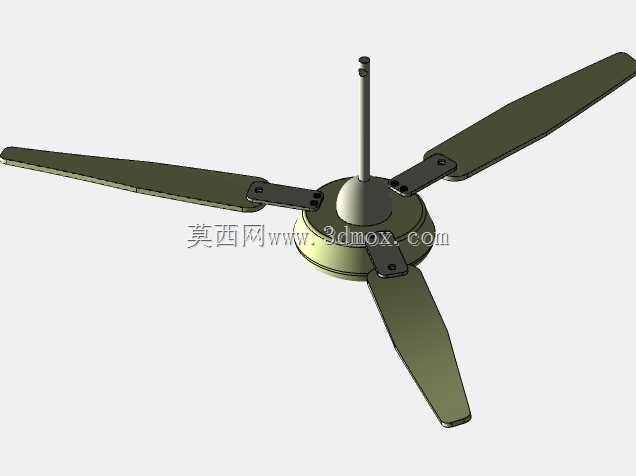

三叶吸顶式家用商用吊扇结构设计

　　这款吊扇的三维结构设计，首先要考虑的是不同场景下的安装适配性，不管是普通住宅的客厅、卧室，还是小型商铺、办公区、食堂这类公共区域，只要层高满足安装要求，都能适配。日常使用中，它的核心作用是驱动室内空气形成持续的循环对流，在夏季可以加速人体表面汗液蒸发带走热量，提升体感舒适度，搭配空调使用时还能均衡室内不同高度的温度差，减少冷量浪费，冬季也可以通过反转档位将聚集在天花板附近的暖空气下压，提升室内采暖效率，避免热量堆积在顶部造成能源损耗。

　　从功能特性来看，三叶结构的设计是经过多轮验证的，相较于两叶结构，三叶的转动惯量分布更均匀，运行时的动平衡表现更优，不会出现明显的晃动与低频共振，而相较于五叶及以上的多叶结构，三叶的风阻更小，相同转速下驱动电机的负载更低，能耗表现更好，同时送风覆盖范围足够满足常规15-25平米空间的通风需求。扇叶的翼型截面做了优化，不是简单的平板结构，而是带有一定的扭转角与弧度，转动时可以更高效地切割空气，减少气流紊流带来的风噪，实际运行时的噪音可以控制在不影响日常交谈、休息的区间。

　　设计过程中，首先要确定的是安装边界尺寸，吊杆的长度预留了适配不同层高的调整空间，常规配置的吊杆可以满足2.6米到3.2米层高的安装需求，安装完成后扇叶距离地面的安全高度不低于2.3米，避免人员抬手误触转动的扇叶造成安全隐患。扇叶的旋转直径控制在1.2米左右，这个尺寸既不会因为直径过小导致送风覆盖范围不足，也不会因为直径过大对安装空间的横向尺寸要求过高，普通家庭的客厅、卧室都能轻松安装。顶部的吸顶底座设计了通用的膨胀螺栓安装孔位，可以直接固定在混凝土天花板上，也可以搭配专用吊架安装在木质吊顶、钢结构梁体上，适配不同的建筑顶面结构。

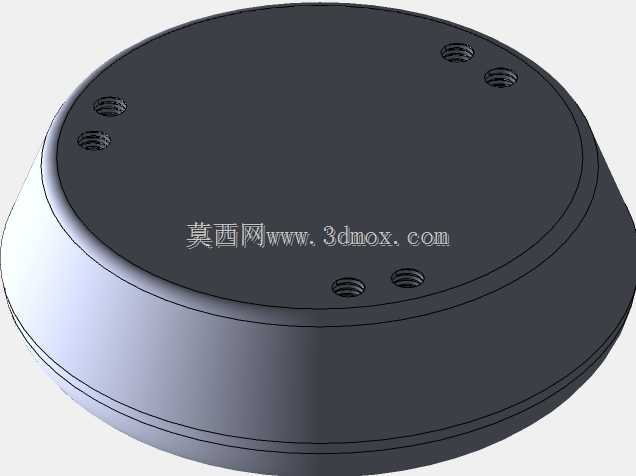

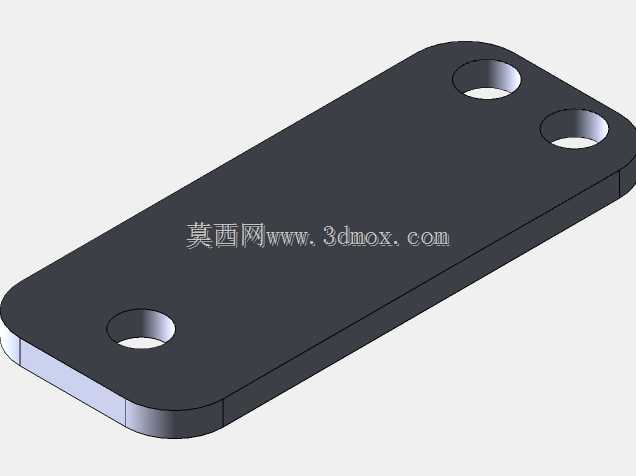

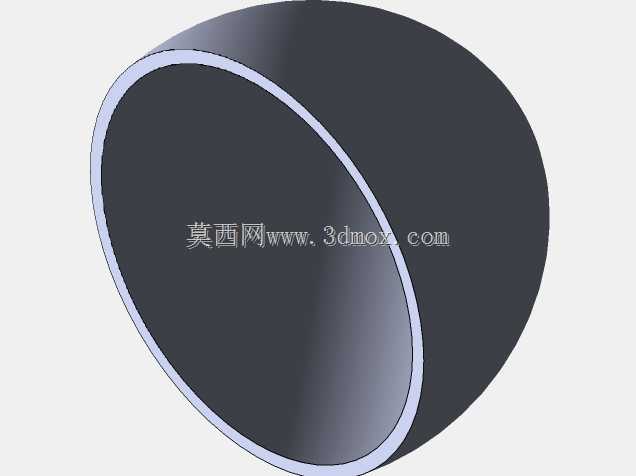

　　结构细节上，扇叶与电机转子的连接部位做了双重固定设计，每片扇叶通过两颗紧固螺丝与电机下盖的安装座连接，安装座与电机壳体一体成型，避免长期运行后连接部位松动产生异响。电机部分采用外转子结构设计，定子固定在吊杆下端，转子外壳直接连接扇叶安装座，传动结构更简单，运行故障率更低，电机外壳做了圆弧过渡处理，没有尖锐的棱角，既提升了外观的整体性，也能避免安装、清洁过程中划伤操作人员。吊杆采用中空的金属圆管结构，内部可以走供电线路，避免线路外露影响美观，同时吊杆与顶部底座、下端电机座的连接部位都做了防松脱的卡扣设计，即使固定螺丝出现松动，也不会出现吊杆脱落的安全问题。

　　建模过程中，所有的配合间隙都做了公差预留，扇叶与电机壳体之间预留了足够的安全间隙，避免运行过程中扇叶形变剐蹭电机外壳。动平衡校准的结构也做了预留，扇叶安装座上预留了平衡夹的安装位置，生产装配时可以根据动平衡测试的结果在对应位置加装平衡夹，抵消扇叶加工、装配过程中产生的质量偏差，保证吊扇长期平稳运行。整体的外形设计走简约实用的路线，没有多余的装饰结构，所有的曲面设计都服务于气动性能与结构强度，电机外壳的曲面可以引导气流顺着壳体表面流动，减少气流在电机部位形成的涡流，进一步降低运行噪音。

　　安装流程的适配性也在设计阶段做了考虑，整体结构拆分为吸顶底座、吊杆、电机主体、扇叶四个主要模块，单个模块的重量都控制在单人可以搬运安装的范围内，现场安装时不需要大型吊装设备，只需要常规的螺丝刀、扳手工具就可以完成全部装配工作，接线部位做了明确的标识，避免安装人员接错线路。扇叶的角度在出厂前就已经通过模具定位保证了一致性，安装时不需要额外调整扇叶角度，只需要将扇叶固定在对应安装位就可以保证运行的平稳性，降低了现场安装的调试难度。
