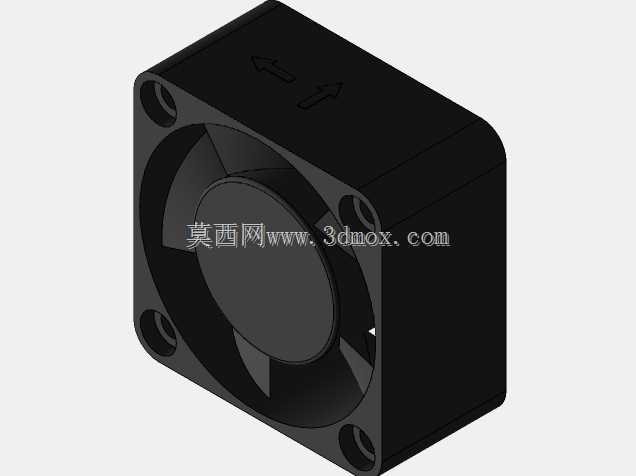

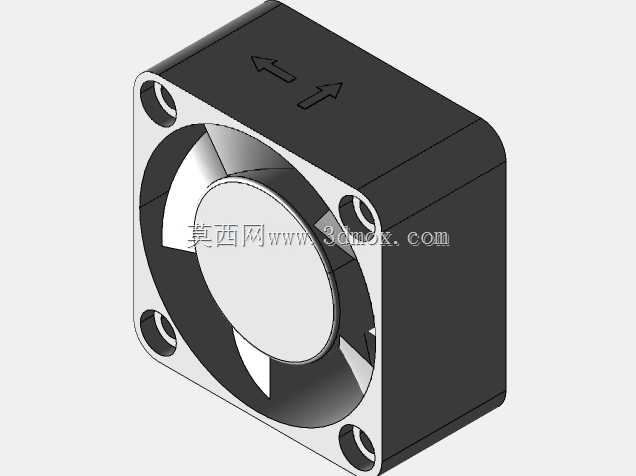

40×40×20规格面板安装式轴流散热风扇

　　从实际使用场景来看，这类小风扇常被用在开关电源模块的散热风道里，紧贴电源变压器、功率管这类发热元件布置，通过定向气流带走元件工作时产生的积热，避免元件因为长期工作在超温环境下出现性能衰减、寿命缩短的问题；也会被用在小型工控主机、嵌入式控制盒的侧壁，作为整机通风系统的进风或者出风动力源，维持设备内部的空气流通，把密闭腔体内的热空气及时排出，平衡内外温差。设计这款风扇的三维模型时，首先要还原的就是外壳的安装基准，四个角的沉头安装孔深度、孔径都要和实物一致，保证模型导入装配体后，安装配合不会出现干涉，外壳上的风向标识也要准确还原，方便装配时确认气流方向，避免装反导致风道逆流，影响散热效率。在工业控制机柜、嵌入式电子设备、小型电源模块、紧凑型工控装置的热设计环节里，小尺寸轴流散热风扇是最常用的主动散热部件，这款40×40×20规格的面板安装风扇，正是针对小空间散热场景开发的标准化通风部件。做结构选型的时候，很多工程师会优先选这个尺寸段的产品，因为它的安装边界刚好适配多数紧凑型设备的侧壁开孔需求，不需要额外占用设备内部过多的纵深空间，四个角的安装孔位完全符合行业通用的安装孔距标准，不管是新设计开孔还是旧设备替换，都能做到直接对位安装，不需要二次修改安装面板的孔位。

　　扇叶部分的曲面造型要和实际产品的叶型匹配，因为轴流风扇的叶型角度直接关系到风量和风压参数，建模时要保证叶片的扭转角度、叶根到叶尖的弧度过渡自然，和外壳内壁的间隙控制在合理范围，既不会出现转动干涉，也不会因为间隙过大导致气流回流损失。风扇的出线位置、接线端的结构也要准确还原，做整机布线设计时，可以提前预留出线空间，避免装配时出现线缆挤压、弯折半径过小的问题。面板安装的结构设计上，风扇外壳的前端面做了贴合安装面板的贴合面，安装时可以在贴合面处加装防尘海绵或者密封胶条，既可以阻挡外界灰尘进入设备内部，也能减少风扇工作时的振动传递到设备壳体上，降低整机运行的振动噪音。

　　从尺寸边界来看，40毫米的正方形外轮廓，20毫米的轴向厚度，让它可以适配厚度较薄的设备侧壁，哪怕是1U高度的机架式设备，也能在侧壁布置这个尺寸的风扇，不会和内部的PCB板、元器件产生空间冲突。做设备热仿真的时候，准确的风扇模型可以帮助工程师更精准地模拟风道走向，评估不同安装位置下的散热效果，提前优化进风出风的开孔位置，避免后期样机测试时出现散热死角。很多做小型电子设备结构设计的工程师，在方案阶段就会调用这类标准化的风扇模型，提前在装配体里预留好安装空间、确定开孔尺寸，不用等到风扇选型确定后再反复修改壳体结构，能大幅缩短结构设计的迭代周期。

　　另外这类小风扇的安装方式除了螺丝固定，也可以搭配配套的防尘网罩、减震胶钉使用，建模时还原的安装孔位也兼容胶钉安装的尺寸，方便设计时根据设备的使用场景选择合适的固定方式，比如在对振动噪音要求更高的民用电子设备里，用减震胶钉固定可以吸收风扇转动时的微幅振动，避免振动传递到壳体产生共振噪音；在工业场景的设备里，用螺丝固定可以保证安装强度，避免设备运输、长期振动工况下风扇出现松动移位。风扇的中心轮毂部分的尺寸也要准确还原，因为轮毂区域是气流的盲区，做风道设计时要避免把高热元件布置在轮毂正对面的位置，要让发热元件对准扇叶的有效通风区域，才能最大化利用风扇的通风量，提升散热效率。
