明纬SGA40U壁挂式电源适配器结构设计

　　在消费电子、小型工业外设、桌面办公设备的供电方案选型里，壁挂式直插电源的结构适配性一直是结构工程师重点考量的维度，明纬这款40W级别的墙插式电源，在结构设计上做了很多贴合实际使用场景的优化。从实际落地的使用场景来看，这类电源主要给小型网络交换机、桌面型数据采集终端、家用小型存储设备、低功率工控人机界面、LED桌面照明模组这类设备提供稳定的直流供电，不需要额外的安装固定位，直接插在墙面86型插座或者排插上就能取电，省去了电源挂载的支架成本，也避免了外置电源随意摆放带来的布线凌乱问题。

　　从功能特性层面看，这款电源属于II类防触电结构，内部没有设置接地引脚，配套的是美标两插规格的插脚，输入电压覆盖90V到264V的宽幅交流区间，不管是民用110V供电区域还是220V供电区域都能直接适配，不需要额外做电压切换。输出端覆盖5V到48V的常见直流电压档位，能匹配不同功率等级的低压用电设备，转换效率做到89%以上，空载状态下的自身功耗低于0.075W，符合严苛的能效规范要求，长时间待机状态下的额外电能损耗极低。外壳采用94V-0等级的阻燃工程塑料，即便内部元器件出现异常过热，外壳也不会出现明火滴落的风险，能满足多数民用和商用场景的安规要求。

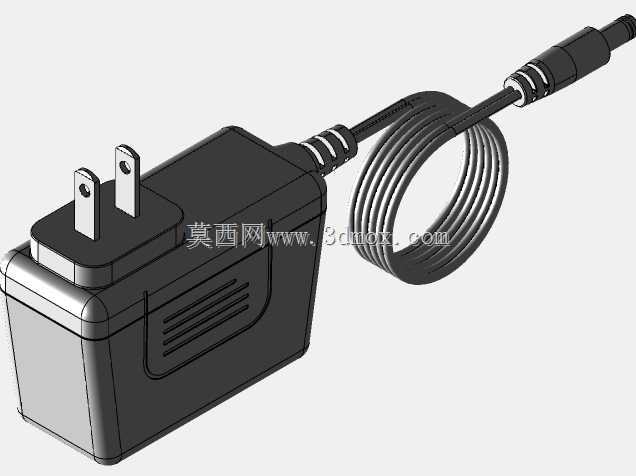

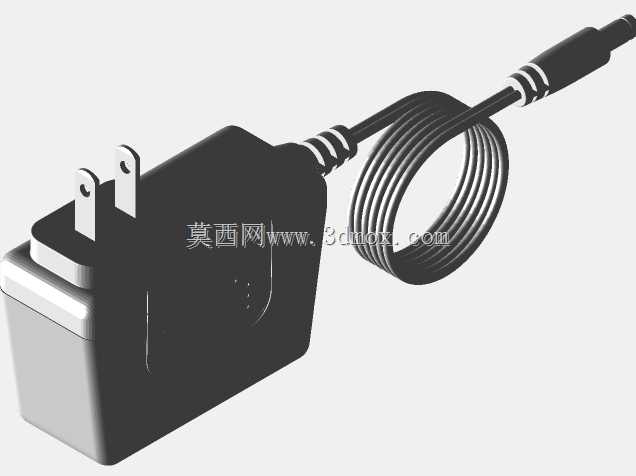

　　在结构设计思路上，这款电源走的是紧凑超薄的路线，整体外壳做了圆弧过渡处理，没有尖锐的棱角，插墙状态下不会因为外力磕碰出现边角开裂的问题。插脚直接注塑固定在外壳的上半部分，和内部PCB板的连接采用硬连接结构，省去了额外的导线焊接工序，既压缩了内部的占用空间，也避免了长期插拔过程中导线脱焊的失效风险。输出线缆从外壳侧端引出，出线位置做了加长的应力缓释护套，日常使用中反复弯折出线位置也不会出现线芯断裂的问题，线缆末端是标准的直流 barrel 插头，能匹配市面上绝大多数低压直流设备的供电接口。外壳的合缝位置采用超声波焊接工艺，没有外露的固定螺丝，整体防护等级能满足日常室内使用的防尘防泼溅要求，表面做了细密的防滑筋条，插拔的时候手部不容易打滑，即便是墙面插座插拔力度偏大，也能顺利施力完成操作。外壳侧面设计了多道平行的散热格栅，内部功率器件工作产生的热量可以通过格栅形成的自然对流通道散出，不需要额外加装散热风扇，完全依靠被动散热就能满足40W功率下的温升要求，工作过程中没有风扇转动的噪音，适合对噪音敏感的办公、家居场景使用。

　　从安装边界和尺寸适配的角度看，这款电源的整体厚度控制得比较薄，插在墙面插座上之后，突出墙面的尺寸不会过大，不会遮挡插座相邻的其他插孔位置，也不会因为突出过多被过往的物件磕碰脱落。插脚的中心距完全符合美标NEMA 1-15P的尺寸规范，插入标准插座之后的配合间隙控制在合理范围，不会出现插接过松容易脱落，或者插接过紧难以拔出的问题。输出线缆的长度做了合理的冗余，常规桌面使用场景下，插座到设备的距离不需要额外延长线就能完成布线，线缆采用常规的黑色PVC外被，耐磨损性能满足日常拖拽使用的要求。内部PCB板的布局做了分区处理，高压输入区和低压输出区之间做了足够的电气隔离间隙，安规爬电距离符合全球主流的安规认证要求，高低压区域之间设置了绝缘隔离挡板，避免生产组装或者后期使用过程中出现异物搭接导致的短路风险。功率器件和外壳内壁之间预留了均匀的间隙，既可以通过间隙内的空气实现均温，也避免器件直接贴靠外壳导致局部外壳温度过高，用户插拔的时候接触外壳不会出现烫手感。

　　在实际选型适配的时候，结构工程师只需要确认设备的输入电压、功率需求和直流插头的极性匹配，就可以直接选用这款电源，不需要额外开模定制电源外壳，能大幅缩短小型电子设备的开发周期。这类直插式电源的三维建模过程中，需要重点把控插脚的位置度、外壳合缝的错位量、出线口的护套配合尺寸，这些尺寸如果出现偏差，很容易导致组装之后插脚歪斜、合缝缝隙过大、护套脱落等问题，直接影响产品的实际使用体验。建模的时候还要注意外壳散热格栅的壁厚控制，壁厚过薄会导致注塑成型的时候出现填充不足的问题，壁厚过厚又会出现表面缩水痕，影响外观质量，格栅的间距也要控制在合理范围，既要满足通风散热的要求，也要避免异物从格栅缝隙掉入内部碰到带电部件。
