SMPS IRS35024开关电源三维结构设计

　　这款SMPS IRS35024开关电源的三维结构设计，完全围绕工业现场的实际安装与使用需求展开，在做结构建模之前，首先梳理了这类电源的核心应用场景：它广泛适配工业控制柜内部供电、自动化设备分布式电源供给、小型机电设备的直流转换供电、LED驱动配套供电等场景，这类场景普遍对电源的安装兼容性、散热可靠性、接线便捷性有明确的硬性要求，建模过程中每一处结构细节都对应实际使用中的痛点做了还原。

　　从设备实际用途来看，这款开关电源承担的是交流市电到稳定24V直流的转换功能，输出功率覆盖350W区间，能够为PLC控制模块、小型传感器组、直流继电器组、工业相机模组等常见工业负载提供稳定的直流供电，相比传统线性电源，它的转换效率更高，空载损耗更低，适配长时间连续运行的工业工况。

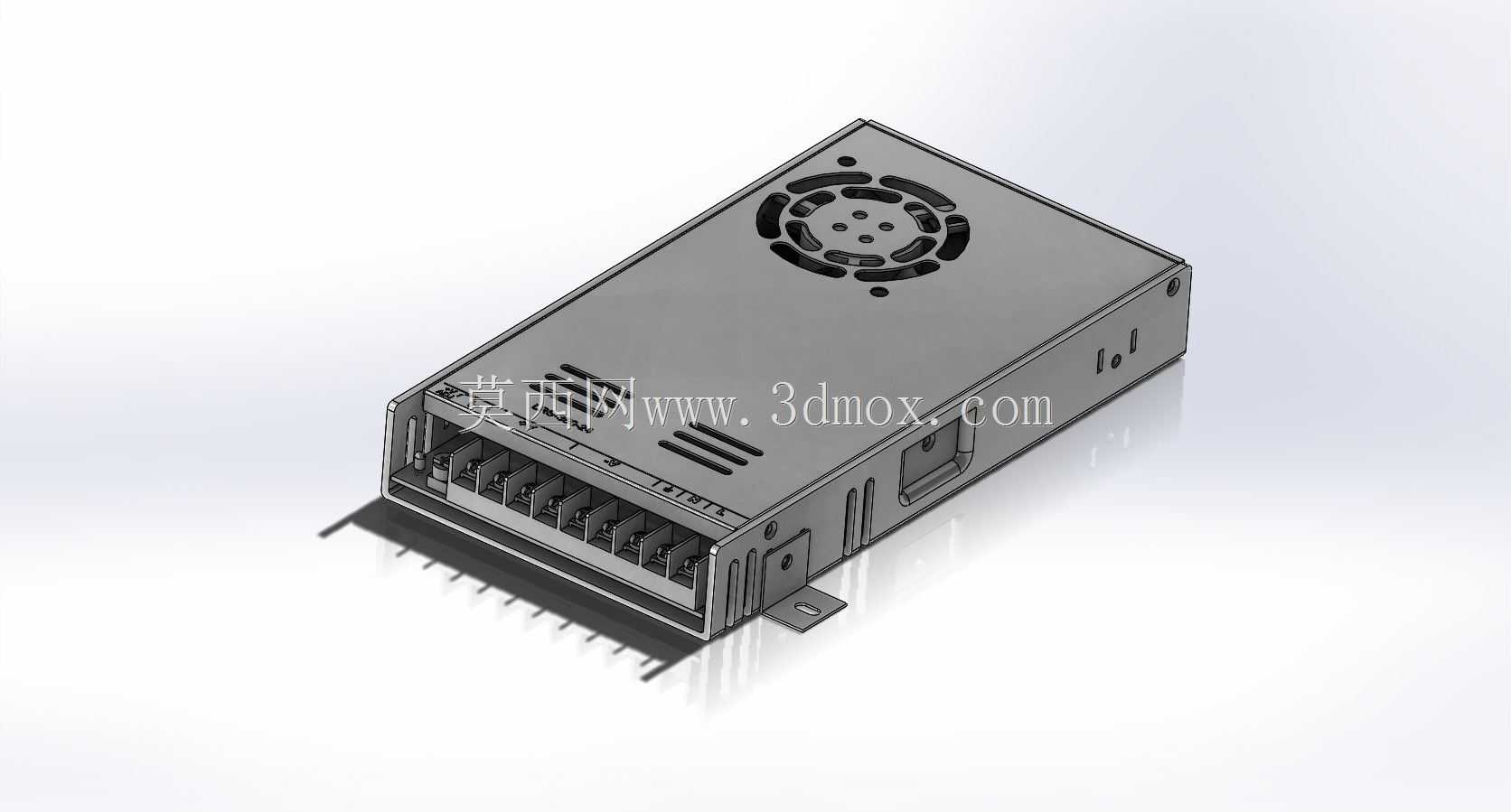

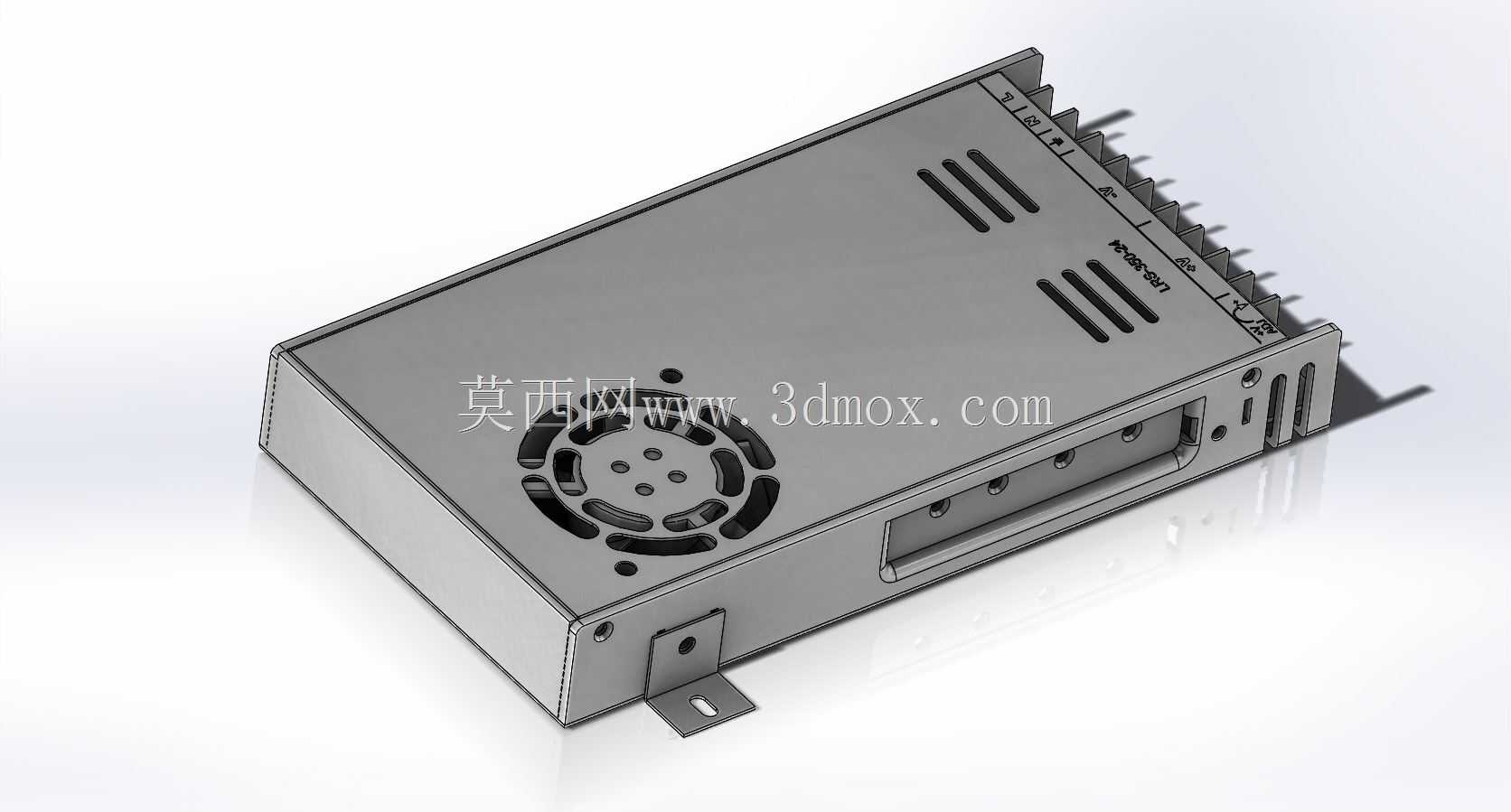

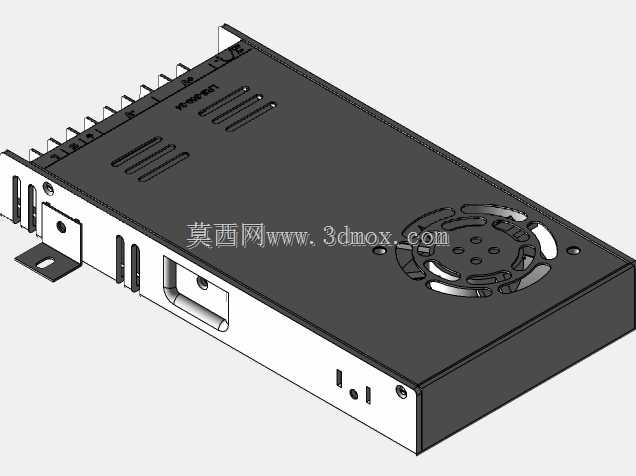

　　在产品功能特性的结构还原上，建模时重点还原了顶部的轴流风扇安装位，风扇采用嵌入式安装结构，周围的通风孔按照实际散热风道做了阵列排布，进风区域对应内部功率器件的安装位置，能够让气流直接带走MOS管、变压器、整流桥等发热器件的工作热量，避免热量在壳体内部淤积；前端的接线端子排采用下沉式结构设计，端子间距满足电气安全爬电距离要求，每个接线位都预留了足够的螺丝刀操作空间，接线完成后线缆不会突出壳体前端面，避免柜内布线时和其他部件产生干涉；壳体侧面的安装耳采用折弯一体结构，安装孔位的尺寸、孔距都按照标准DIN导轨安装兼容、面板螺丝固定两种安装方式做了适配，既可以直接卡在标准电气柜的DIN导轨上，也可以通过M4螺丝直接固定在安装背板上。

　　设计思路上，整个壳体采用分体式拼接结构，上盖和底座通过侧边的卡扣加尾部螺丝的方式固定，这种结构既方便生产环节的快速组装，也便于后期维护时拆开壳体检修内部器件；壳体表面的散热槽并非装饰性结构，而是对应内部发热区域的位置做了开槽，在不降低壳体结构强度的前提下，最大化提升壳体的被动散热面积；输出端的指示灯安装位做了内嵌处理，避免运输、安装过程中磕碰损坏指示灯灯罩，同时指示灯的位置正对操作人员接线的视角，设备通电后可以直观判断电源的工作状态。

　　外形尺寸与安装边界的建模精度直接决定了这个模型的选型参考价值，建模时严格按照实物的安装尺寸做了还原：壳体整体宽度适配标准电气柜的安装位间距，深度方向预留了接线后的线缆弯曲半径空间，安装耳的突出长度控制在合理范围，不会占用相邻电气元件的安装空间；底部的凸起支撑筋高度统一，安装后壳体和安装背板之间留有2mm的间隙，既可以避免壳体直接贴在金属背板上造成的绝缘隐患，也能让底部的通风槽形成辅助散热的气流通道；风扇的安装位做了限位台阶，装配时风扇可以直接卡在台阶位上，不需要额外做定位调整，降低组装工序的操作难度。

　　在细节结构上，壳体侧边的接地端子位做了凸台加强处理，避免接线时扭力过大造成壳体开裂；端子排旁边的标识刻印区域做了微凹处理，丝印的参数标识不会因为长期摩擦脱落；壳体所有的棱边都做了R0.5的倒角处理，既避免钣金加工时的锐边割手问题，也让整体外观更符合工业设备的设计质感。整个模型的结构完全匹配实际量产产品的加工工艺，钣金折弯的止裂槽、卡扣的回弹间隙、螺丝柱的加强筋都做了完整还原，不管是用于设备布局的干涉检查，还是用于同类产品的结构设计参考，都能提供准确的结构依据。
