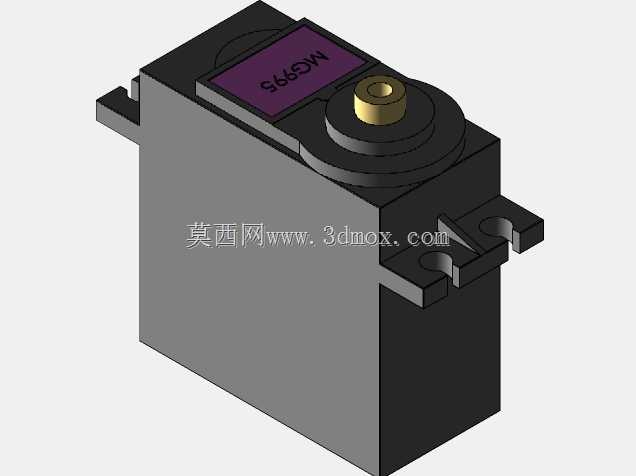

MG995大扭矩舵机结构三维建模

　　日常做小型自动化样机、航模改装、教育类机器人关节选型的时候，MG995这类舵机是绕不开的基础执行部件，这次建模完全是按照实物测绘的尺寸来还原的，没有做夸张的外观修饰，所有结构都对应实际量产件的装配逻辑。先从安装边界说起，很多新手做结构设计的时候容易忽略舵机的安装耳尺寸，这个模型里两侧的安装凸耳完全还原了实物的孔位间距、安装孔直径以及凸耳的厚度，凸耳上的定位缺口也做了出来，实际装配的时候不管是用螺丝直接锁在机架上，还是搭配舵机支架固定，都能直接对齐孔位，不会出现建模尺寸和实物装不上的问题。主体外壳的长宽高比例完全按照实物还原，顶部的输出轴台阶高度、轴径尺寸都做了精准复刻，包括输出轴旁边的限位凸台，这个细节很多网上的免费模型都漏掉了，实际做舵机摇臂装配的时候，这个凸台是限制摇臂转动极限位置的关键结构，要是建模的时候没做这个结构，后续做运动仿真很容易出现超程的错误判断。顶部的标识区域也按照实物的位置做了还原，虽然做外观渲染的时候这个区域只是贴图位置，但对于做整机装配的工程师来说，这个区域的凸起高度会影响上层盖板的间隙设计，不能随便简化成平面。

　　从功能特性上来说，这类舵机本质上是集成了减速齿轮组、位置反馈电位器、直流驱动电机的闭环执行单元，建模的时候虽然没有把内部的齿轮、电机、电位器全部拆出来做细节，但外壳的内部空腔尺寸是按照实际装配余量留出来的，要是后续需要做舵机的拆解教学模型，或者做内部结构的优化设计，可以直接在这个外壳模型的基础上拆分内部零件，不用重新测绘外部尺寸。输出轴的铜套部分做了分层结构，还原了铜轴套和塑料上盖的装配关系，实际使用的时候这个位置是承受径向载荷的核心区域，建模的时候把轴套的突出高度、轴的D型切面都做了出来，搭配舵机摇臂模型的时候可以直接做配合约束，不用额外修改尺寸。

　　实际应用场景里，这类舵机除了常见的航模舵面控制，还大量用在小型机械臂的关节转动、智能小车的转向机构、自动化设备的小型料仓闸门启闭、教育类机器人的动作执行单元上，做这些设备的结构设计时，舵机的外形尺寸和安装位是整个结构设计的基准之一，要是模型尺寸不准，后续打样或者加工零件的时候很容易出现干涉。比如做小型六自由度机械臂的时候，每个关节的舵机安装位都要精准匹配凸耳孔位，还要预留出舵机线的出线空间，这个模型在出线口的位置也做了对应结构，设计走线槽的时候可以直接参考这个位置的尺寸，避免出现线被外壳压住的问题。

　　设计思路上，这个模型没有做多余的工艺倒角修饰，所有的圆角、拔模斜度都是按照实际注塑件的工艺要求做的，外壳的分型线位置也做了还原，要是后续需要做舵机外壳的注塑模具设计，这个模型的外形可以直接作为参考，不用重新处理拔模角度。两侧的安装凸耳做了加强筋结构，对应实物上的强度加强设计，实际选型的时候如果是承受较大载荷的场景，这个加强筋的尺寸也是判断舵机外壳强度的参考依据之一。很多工程师做选型建模的时候，习惯把这类标准件做成简化块，虽然能提高装配速度，但后续做干涉检查、运动仿真的时候很容易出问题，比如舵机转动的时候摇臂会不会碰到旁边的结构件，安装的时候螺丝会不会和其他零件干涉，这些都需要精准的外形模型才能检查出来。

　　另外要提的是，这个模型的输出轴转动中心位置做了精准定位，做运动仿真的时候可以直接把转动副设置在轴的中心位置，不用额外找基准点，对于做整机运动分析的场景来说，这个基准的准确性直接影响仿真结果的可靠性。外壳底部的平面度也按照实物做了还原，实际安装的时候底部是和安装面贴合的基准面，建模的时候这个面的平面度没有做多余的变形处理，装配约束的时候可以直接把这个面作为贴合基准，提高装配效率。
