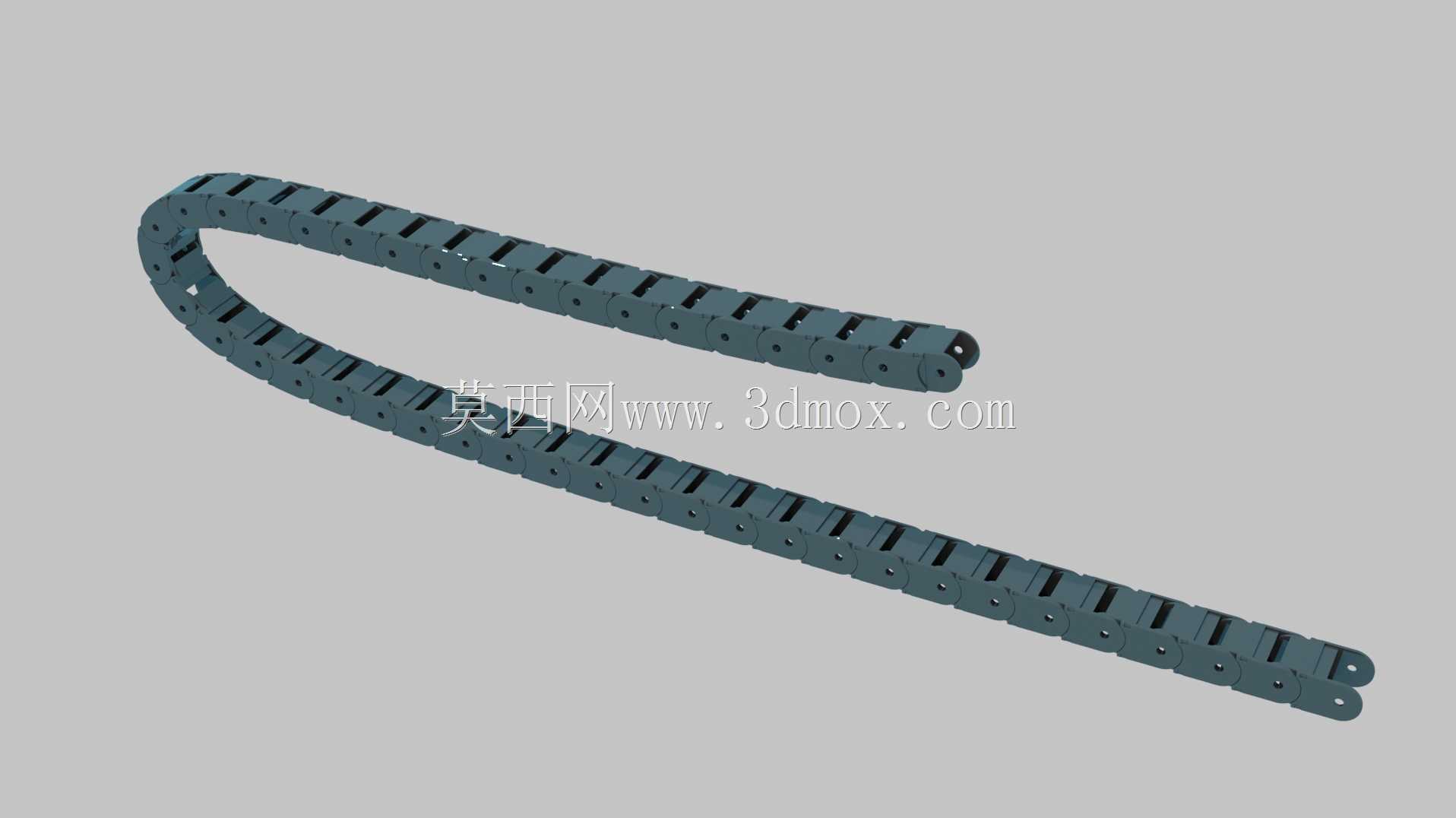

工程用封闭式链式线缆防护拖链结构

　　在各类自动化生产线、数控机床、移动式工程设备的布线场景中，线缆随活动部件往复运动时的磨损、拉扯、缠绕问题一直是布线设计的核心痛点，这类封闭式链式线缆拖链正是为解决该类问题开发的专用防护结构。从实际应用来看，该结构可适配机床工作台往复移动、龙门设备横梁滑移、自动化机械手多轴运动等场景，内置空间可同时容纳动力电缆、信号控制线、气动软管甚至小型液压油管，将活动端的各类管线规整约束在链体内部，避免管线直接与设备结构件、加工碎屑、切削液接触，大幅延长管线的使用寿命，降低设备运行过程中线缆故障导致的停机风险。

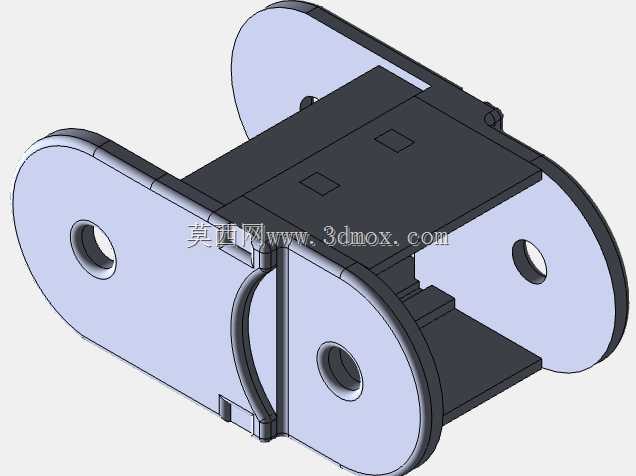

　　该拖链采用模块化链节拼接设计，每一节链节都设置有可开合的盖板结构，现场布线时无需将整根线缆从链体端部穿入，可直接打开对应位置的盖板将线缆嵌入内腔后扣合盖板，大幅降低现场布线与后期管线维护的操作难度。链节之间的铰接结构经过限位设计，可根据使用需求设置不同的弯曲半径，避免链体弯折时曲率过小挤压内部管线，同时保证链体在往复运动过程中不会出现侧向偏移、卡滞的问题，运行过程中噪音低、耐磨性能好，可适配长行程的移动布线需求，单段链体无需额外支撑即可实现较长距离的悬空布设，也可搭配导向槽实现超长行程的稳定运行。

　　从设计思路来看，该拖链的内腔做了光滑圆角处理，所有与线缆接触的边缘都做了倒钝，避免链节相对转动时割伤线缆外护套；链节主体采用耐磨工程塑料材质，自重较轻，不会给设备的移动部件带来额外的负载负担，同时具备一定的耐油、耐切削液腐蚀性能，可适配机加工车间的复杂工况。链体的上下接触面做了耐磨强化处理，长期往复摩擦不会出现明显的磨耗掉屑问题，适配设备长期连续运行的使用需求。

　　在安装边界方面，该拖链两端分别设置有固定端与活动端的安装接头，接头处预留标准安装孔位，可直接通过螺栓固定在设备的固定基座与移动部件上，安装时需要保证链体的弯曲段处于活动行程的中间位置，避免运动过程中链体出现过度拉伸或挤压的情况。选型时需要根据内置管线的总直径、数量确定链体内腔的宽度与高度，预留不小于10%的内腔冗余空间，避免管线堆叠挤压影响链体正常弯曲；同时需要根据设备的移动行程确定链体的总长度，保证活动端移动到极限位置时链体仍有足够的弯曲余量，不会出现拉扯脱开的问题。对于运行速度较快的设备场景，还可根据需要在链节之间加装分隔片，将不同类型的线缆、气管分隔开，避免不同管线之间相互摩擦干扰，进一步提升布线的规整度与运行稳定性。

　　在实际工程选型中，这类拖链还可根据使用环境选择不同的材质，比如有焊接火花的场景可选用阻燃材质版本，有洁净要求的车间可选用低发尘的专用材质，重载场景可选用带加强筋的重载型链节，不同版本的铰接结构保持通用互换性，可根据实际工况灵活搭配组合，降低备件储备的成本。
