同轴2.92母头转2.4公头射频转接适配器

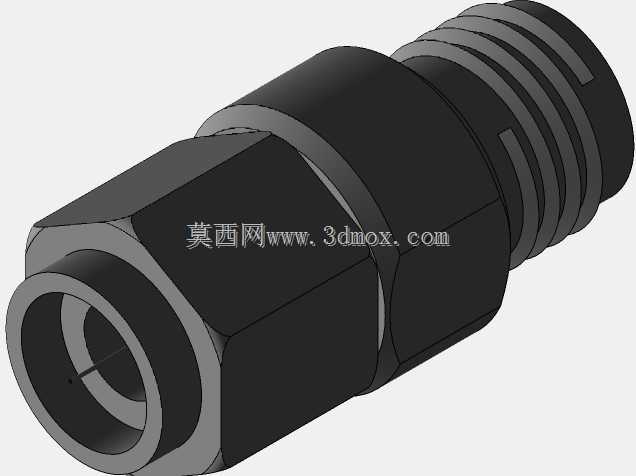

　　在射频测试、微波通信链路搭建的现场场景里，不同接口规格的射频线缆、测试仪器端口互联一直是结构设计与现场调试绕不开的细节，这类同轴转接件的存在，就是为了消除接口规格不匹配带来的链路中断问题，避免因强行转接导致的信号反射、驻波比超标问题。这款转接件一端为2.92mm规格母头接口，另一端为2.4mm规格公头接口，两种接口本身都属于毫米波频段常用的精密同轴接口，分别适配对应公头、母头的线缆组件或设备端口，在实验室测试场景中，常用来衔接矢量网络分析仪的端口与不同接口的被测组件，或是在通信设备内部的射频链路里，完成不同规格半刚电缆、射频模块之间的信号导通。

　　从结构设计逻辑来看，整个零件采用轴向贯通的同轴结构，内部的内导体与外导体之间需要保证严格的同轴度，否则会在高频段引入额外的插入损耗，外导体的六角结构是专门为安装紧固设计的，现场装配时可以用标准开口扳手卡住六角位施加扭矩，避免转接时跟转导致内部导体受力变形，靠近2.4mm公头端的外螺纹结构，是用来和对接端的母头锁紧机构配合，保证连接后的界面间隙符合射频接口的标准要求，避免因连接松动导致的信号泄漏。

　　外形尺寸上，整个转接件的轴向总长度控制在紧凑范围内，不会在密集排布的射频面板上占用过多安装空间，六角对边尺寸符合标准紧固件的通用规格，不需要定制专用工装就能完成装配，两端接口的对接端面都做了精密的端面加工，保证对接时内外导体的接触压力在合理区间，既不会因为压力过大导致接口磨损加快，也不会因为压力不足导致接触电阻升高。在实际选型使用时，需要注意两端接口的适配极性，母头端对应插入公头连接器，公头端对应旋入母头连接器，安装时要保证两端接口对齐后再旋紧螺纹，不要偏斜插入导致内导体插针弯折，这类转接件的内部介质支撑通常采用低损耗的高频材料，建模时需要还原内外导体的台阶过渡结构，这部分结构是补偿接口不连续带来的阻抗突变的关键，直接影响整个转接件的高频驻波性能。

　　从三维建模的角度看，这类回转类为主、附带局部六角结构的零件，建模时优先采用旋转特征生成主体轮廓，再通过拉伸切除生成六角卡位与外螺纹结构，需要严格控制各段内外径的尺寸公差，尤其是内导体的外径与外导体的内径尺寸，直接决定了特性阻抗是否符合50欧姆的射频传输标准，外表面的粗糙度要求也需要在建模时预留对应的加工余量，保证加工完成后的零件表面不会因为毛刺、凹凸导致信号泄漏。在通信设备的射频前端、测试测量仪器的附件配置、微波组件的内部互联场景中，这类精密同轴转接件都是不可或缺的基础互联零件，它不需要额外的固定结构，依靠自身的螺纹锁紧就能完成可靠连接，拆装方便，可重复使用次数高，只要接口没有出现物理变形、内导体没有出现弹性失效，就可以长期稳定使用。
