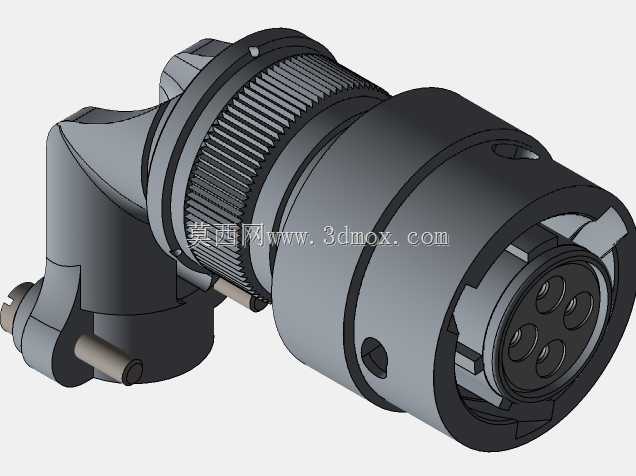

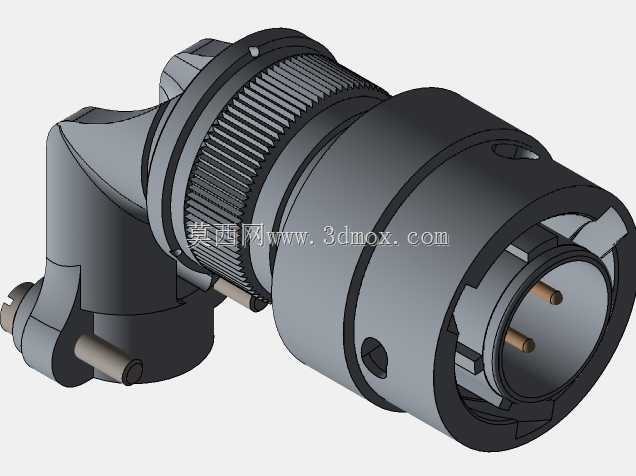

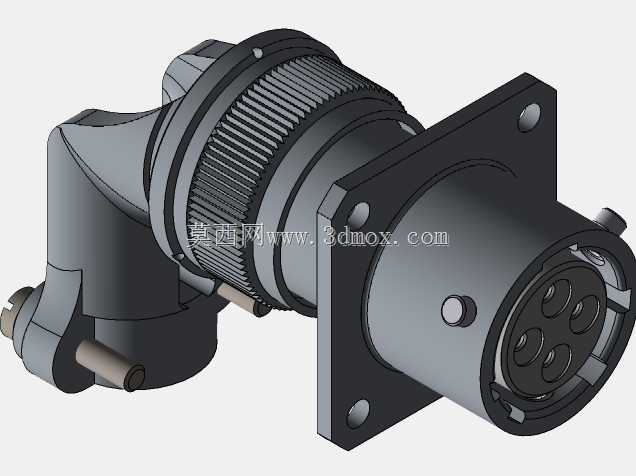

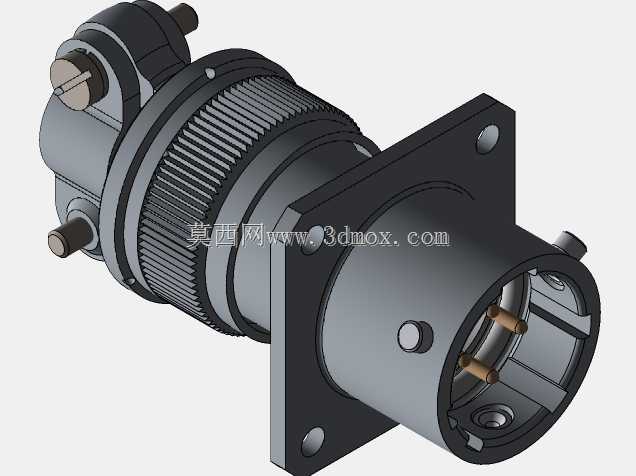

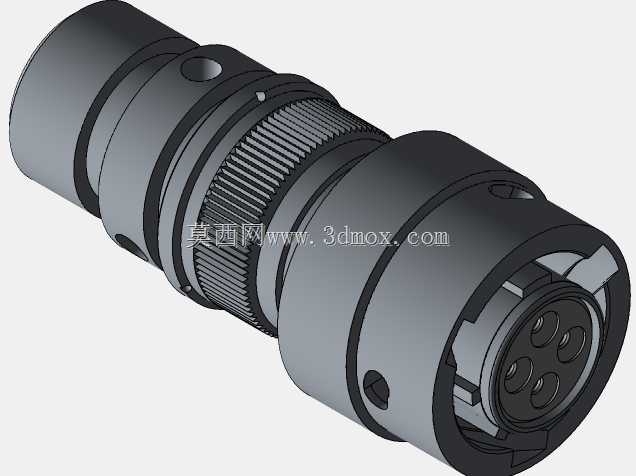

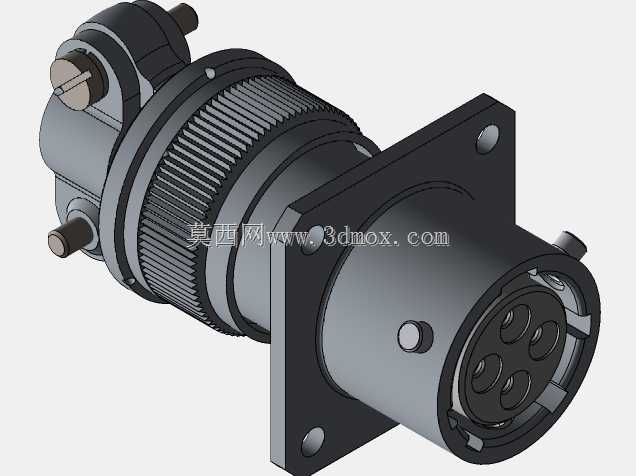

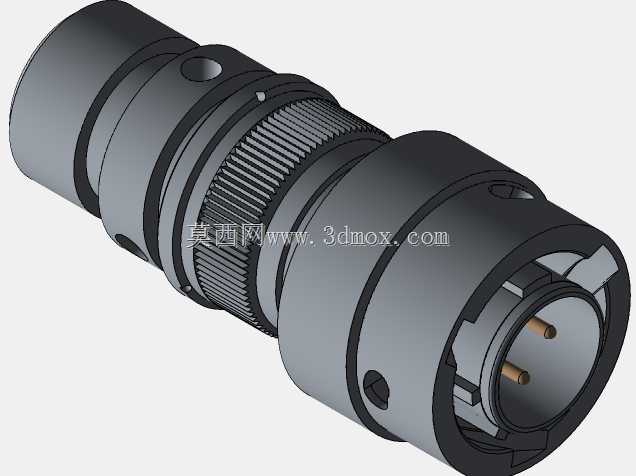

СНЦ23系列卡口式圆形电连接器结构

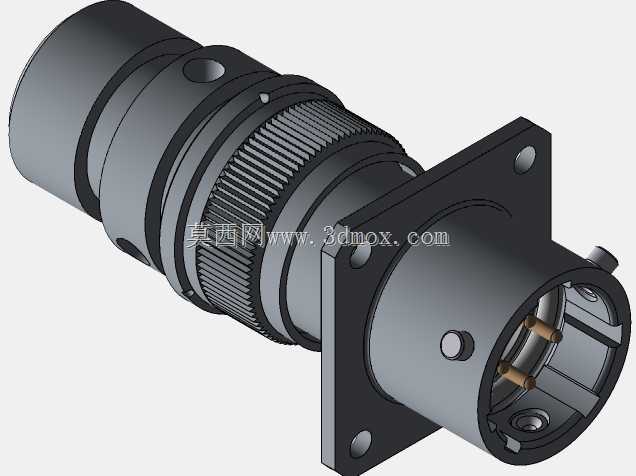

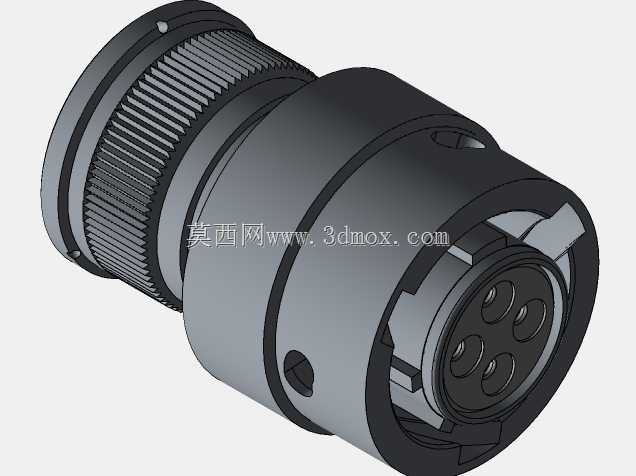

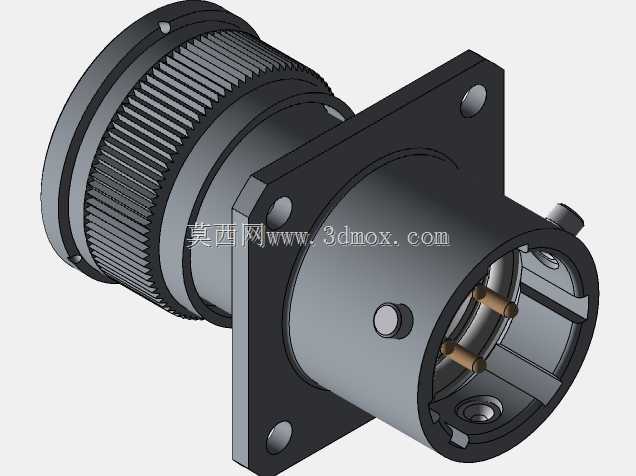

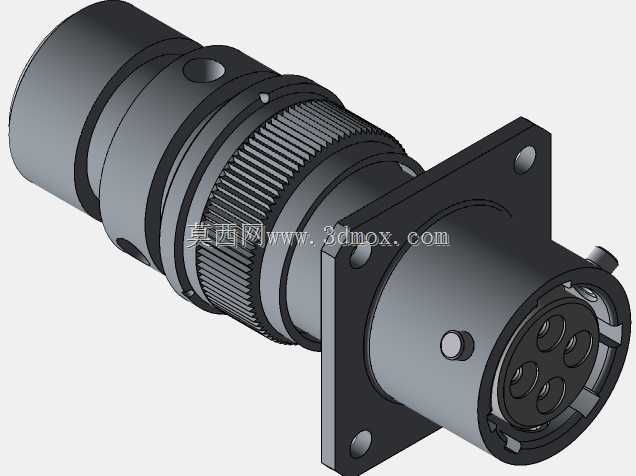

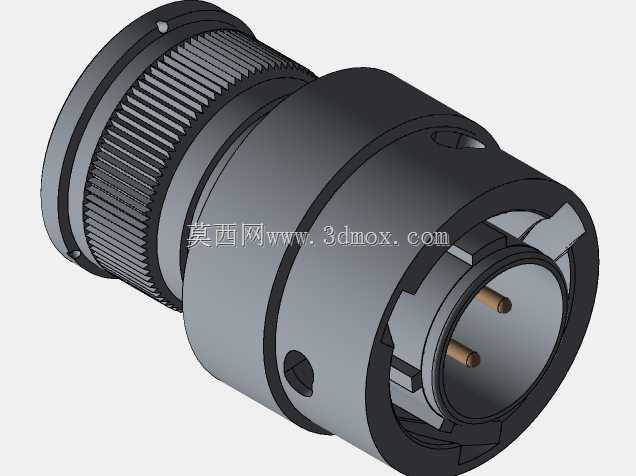

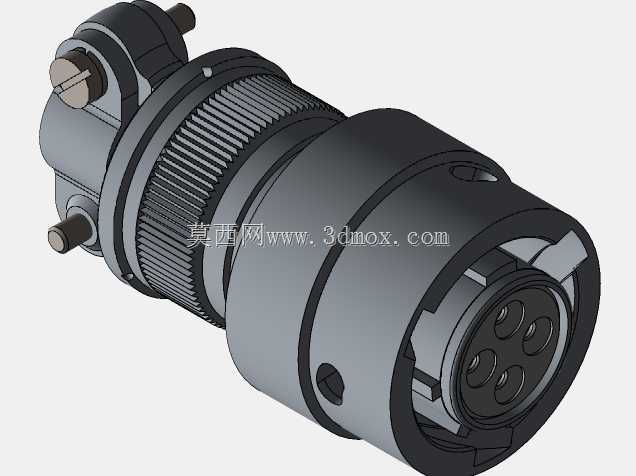

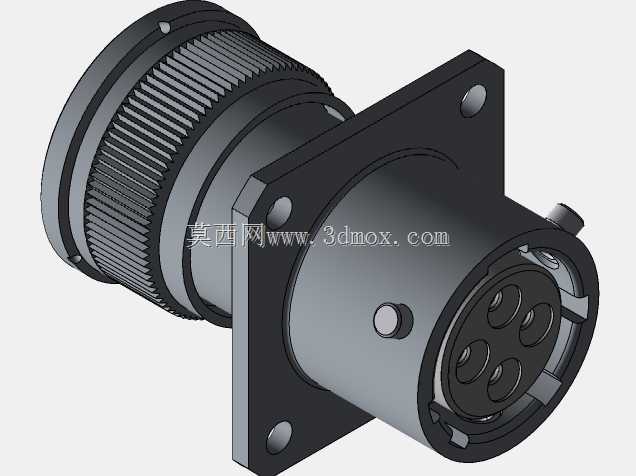

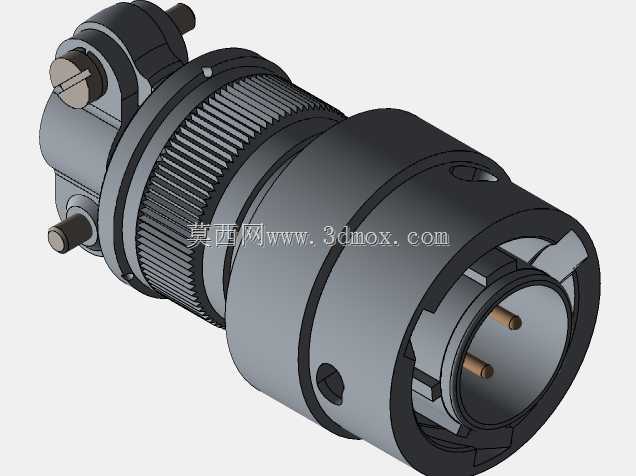

　　这类СНЦ23系列卡口连接电连接器，在工业电气互联场景里承担着设备端与线缆端的电流、信号传输对接职能，常见于户外工业设备、移动机电装置、测试仪器的电气连接部位，相比螺纹连接的连接器，卡口式结构不需要多圈旋转拧动，对准卡槽后小幅旋转即可完成锁紧，在布线空间局促、需要频繁插拔维护的工位上操作效率更高，同时防松脱表现也能满足振动工况下的连接可靠性要求。从结构设计来看，整套连接器分为设备端插头与线缆端插座两个适配部分，外壳采用金属材质加工，表面做了防滑滚花处理，方便操作人员在戴劳保手套的场景下完成插拔锁紧操作，外壳上的定位销与卡槽配合，能实现插合时的极性防呆，避免插错位置导致的针脚弯折、信号接反问题。

　　接触件部分采用镀金或镀银处理，镀金接触件适配弱信号传输场景，能降低接触电阻减少信号衰减，镀银接触件则更适合大电流电源传输，满足不同的电气传输需求，接触件的排布按照针脚定义做了差异化定位，不同针数的型号壳体尺寸有明确区分，避免不同规格的连接器误插。在安装边界上，设备端的壳体尾部预留了线缆密封结构的安装空间，适配对应线径的线缆护套，能满足常规工业环境下的防尘防溅要求，壳体的安装法兰尺寸按照通用工业连接器的安装规范设计，可直接替换同规格的老款连接器，不需要改动设备面板的开孔尺寸。

　　设计时首先考虑的是现场操作的便捷性，卡口锁紧的行程控制在90度旋转范围内，操作人员单手即可完成插拔动作，不需要额外工具辅助；其次是连接可靠性，锁紧到位后有明显的卡位反馈，配合壳体上的防松结构，在设备运行产生持续振动的情况下也不会出现松脱断电的问题。绝缘部分采用耐温绝缘材料加工，能满足常规工业环境下的耐温、绝缘要求，避免相邻针脚之间出现爬电、击穿问题。接触件的固定结构做了防退设计，多次插拔后也不会出现针脚退针、移位的情况，保障长期使用的接触稳定性。

　　在实际选型应用中，需要根据传输的电流大小、针脚数量选择对应型号，电源传输回路要匹配对应载流量的接触件，信号回路可选择多针小电流规格，线缆端的尾部附件要根据现场使用的线缆外径选配，保证线缆与连接器尾部的密封可靠性，避免水汽、粉尘从线缆衔接处进入连接器内部影响接触性能。这类连接器的插合面做了导向结构设计，对准后不需要刻意调整角度就能顺利插合，减少盲插操作时的针脚损伤概率，外壳的金属结构同时具备电磁屏蔽作用，能减少外部电磁干扰对内部传输信号的影响，在有电磁兼容要求的设备场景中不需要额外增加屏蔽层处理。从建模角度来看，壳体的滚花特征、卡口卡槽的螺旋角度、接触件的伸出长度都严格按照实物尺寸还原，安装法兰的开孔位置、孔径尺寸完全匹配实际安装要求，做设备布线装配仿真时可直接调用该模型检查干涉情况，验证连接器与周边结构件的安装间隙是否满足操作空间要求，避免实际装配时出现连接器插合空间不足、与周边线缆或结构件干涉的问题。
