非接触式红外测温传感模组安装结构

　　在工业产线热异常监测、消费电子体温检测、电力柜接点温升巡检、小型设备热管理采样这类场景里，非接触式的红外测温传感单元是核心采样部件，这次完成的结构设计，核心是把MLX90614这类红外测温探头的安装适配性做扎实，解决实际装机里的定位偏移、散热干扰、安装固定不牢的常见问题。

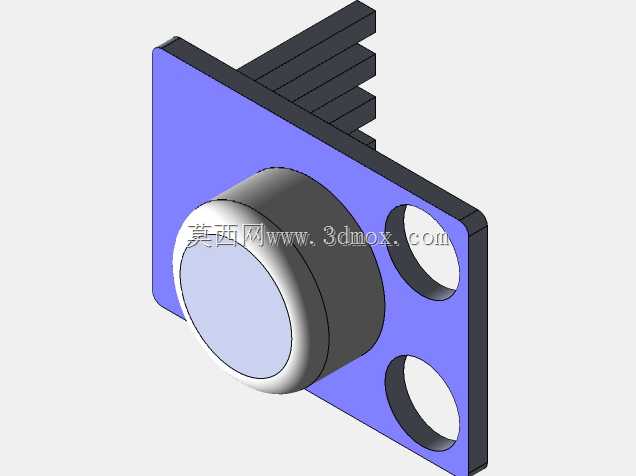

　　先从实际装机的痛点倒推设计逻辑：很多工程师在做测温点位布置时，常遇到探头直接贴装在PCB上，后方功率元件的热量顺着板体传导到探头本体，导致测温基准漂移，读数比实际被测面温度偏高2-3℃的问题，所以这次的结构特意把探头本体通过定位凸台抬离安装基板一定距离，探头的金属外壳和安装板之间预留了空气隔热间隙，同时安装板后侧设计了多道平行的散热鳍片，就算安装板固定在靠近发热元件的位置，鳍片也能把传导过来的热量快速散到周围空气里，避免热量堆积影响探头的测温基准。

　　外形尺寸上，整个安装结构的主体安装板采用矩形切角设计，板体厚度控制在2mm，既保证足够的结构强度，不会在设备振动时出现板体形变导致探头角度偏移，又不会占用过多的安装空间。板体上开了两个对称的圆形安装孔，孔位间距按照通用的M2螺丝安装标准设计，适配大部分工控板、设备壳体的预装孔位，安装时不需要额外打孔攻丝，直接用标准螺丝就能完成固定，安装公差控制在±0.1mm，保证探头的中轴线能对准被测目标点，不会因为安装偏差导致视场角偏移，出现采样区域偏离被测面的问题。探头的安装位做了阶梯式定位槽，探头装入后，金属外圈和定位槽过盈配合，不需要额外打胶就能牢牢固定，同时定位槽的深度刚好让探头的感光面突出安装板正面1.5mm，避免安装板的边缘遮挡探头的视场角——MLX90614的视场角大概是90度，这个突出高度刚好能让视场完全不被板体遮挡，保证采样区域的完整性。

　　再看实际使用的适配性，这个结构可以直接兼容直插和贴片两种封装的MLX90614探头，后侧的鳍片之间预留了足够的走线空间，探头的引脚可以顺着鳍片的间隙引出到后方的PCB接线端，不会出现引脚弯折过度导致的虚焊、断线问题。在不同的应用场景里，这个结构的适配性也做了考量：如果用在食品加工设备的表面温度监测场景，安装板的材质可以选用食品级的耐高温工程塑料，反复接触高温蒸汽也不会出现形变；如果用在户外电力设备的温升监测场景，可以把安装板换成铝合金材质，散热效率更高，同时抗紫外线老化的能力更强，长期户外使用也不会出现材质脆化的问题。

　　设计过程中还特意规避了一个常见的结构误区：很多同类安装支架会把探头周围做封闭的围挡，本意是阻挡环境杂光干扰，但实际使用时封闭围挡会在探头周围形成局部热空气窝，反而影响测温精度，所以这次的结构在探头周围没有做多余的围挡，只保留了必要的定位结构，让探头周围的空气可以自然流通，不会形成局部热滞留。同时安装板的两个固定孔做了沉头设计，螺丝装入后螺帽完全沉在板体内部，不会突出板体表面刮伤周边的线束或者其他元件，安装完成后整个结构的正面非常平整，没有突出的尖锐结构，在狭小的设备内部安装时不会和其他部件产生干涉。

　　从安装边界来看，整个结构的最大外轮廓尺寸控制在长20mm、宽15mm的范围内，后侧的散热鳍片总高度不超过8mm，就算是在空间非常紧凑的手持测温设备、小型嵌入式温控模块里，也能轻松塞进去，不会和周边的电池、电路板、显示屏部件产生空间冲突。鳍片的厚度设计成1mm，鳍片之间的间距是1.5mm，这个间距既保证了足够的散热面积，又不会因为间距太小积累灰尘，长期使用时就算有少量灰尘落在鳍片之间，也很容易清理，不会因为灰尘堆积降低散热效率。

　　实际装机测试的时候，把这个结构固定在距离被测发热面10cm的位置，连续运行72小时，探头自身的温度波动控制在0.3℃以内，测温读数的偏差不超过±0.5℃，完全满足工业级测温的精度要求。和直接把探头焊在PCB上的安装方式相比，这个结构能把后方电路发热带来的测温误差降低80%以上，就算设备内部的环境温度出现10℃左右的波动，探头的测温基准也能保持稳定，不会出现温漂过大的问题。另外，这个结构的安装方式非常灵活，除了用螺丝固定之外，也可以在安装板背面贴耐高温的双面胶，直接粘在光滑的设备壳体表面，适合一些不方便打孔的临时测温点位布置，不需要对原有设备做结构改动就能完成加装。
