巴克斯代尔真空压力开关结构设计

　　在工业真空管路系统的压力管控环节，这类真空应用压力开关是保障系统运行稳定性的核心检测控制元件，常见于真空吸附工位、负压输送管路、真空镀膜腔体、制冷系统负压段等需要精准把控真空度阈值的场景，当管路内真空度达到设定临界值时，开关内部的感压组件会触发触点动作，输出通断信号给上位控制系统，实现真空泵启停、管路通断切换、异常压力报警等连锁控制逻辑，避免系统因真空度不足出现工件脱落、工艺参数不达标、设备过载运行等问题。

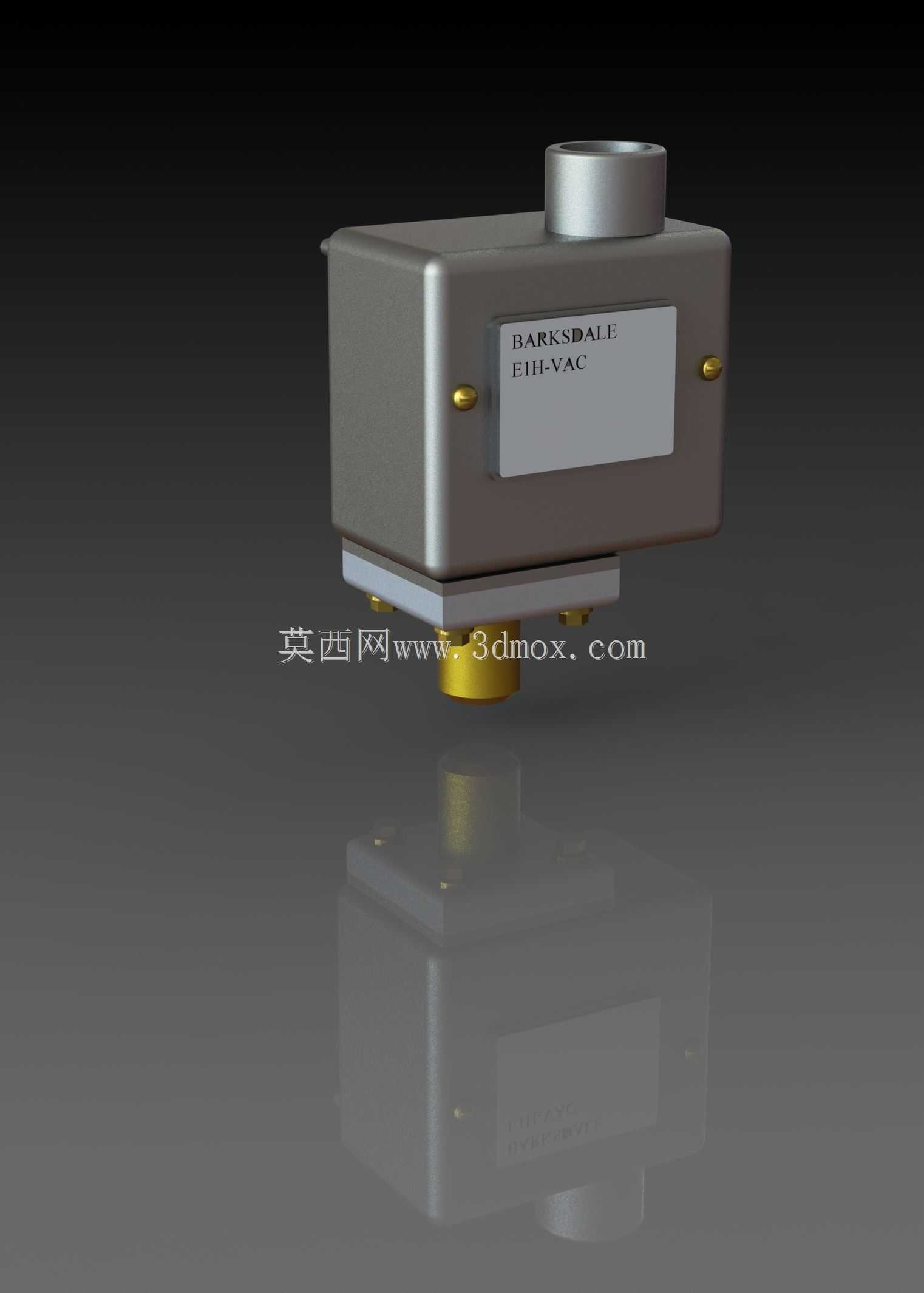

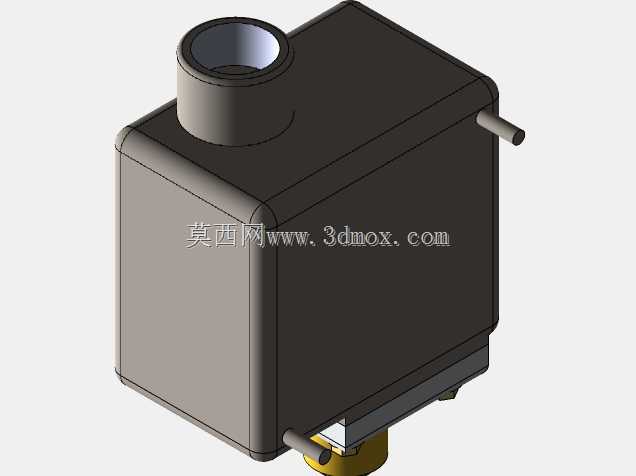

　　从结构设计来看，这款开关采用方正的金属壳体作为主体承载结构，壳体选用压铸铝合金材质，表面做哑光氧化处理，既能够抵御工业现场常见的油污、轻微腐蚀介质侵蚀，也可以降低外部电磁干扰对内部微动开关组件的信号影响，壳体顶部设置的外螺纹接口为标准压力检测接口，可直接对接工业常用的气动快插接头或者金属硬管，接口端面预留密封槽，安装时搭配O型密封圈即可实现可靠的负压密封，不会出现泄漏导致的压力检测偏差。壳体正面的标识区域采用激光蚀刻工艺标注产品型号与压力参数区间，相比纸质标签不会因长期接触油污、高温环境出现脱落模糊的问题，方便现场运维人员快速识别产品参数。

　　壳体两侧的金色固定铆钉为内部组件的锁紧结构，将感压膜片组件、微动触发机构牢牢固定在壳体内腔，避免设备运行过程中的振动导致内部组件移位，影响压力触发精度。底部的安装基座采用凸台结构设计，基座上预留两个对称的安装固定孔，可通过螺栓直接固定在设备安装面板或者管路支架上，安装时需要注意接口朝向，尽量让压力接口垂直向上，避免管路内的冷凝积液流入开关内腔，长期堆积腐蚀感压膜片。从安装边界尺寸来看，这款开关的整体长宽尺寸控制在紧凑型区间，不会占用过多的设备安装空间，适合在排布紧凑的气动控制机柜内安装，安装时需要在接口周边预留至少20mm的操作空间，方便后期对接管路或者进行压力校准操作。

　　内部的感压核心采用金属膜片作为压力感应元件，相比橡胶膜片具备更好的真空耐受性能，长期在高真空度环境下工作不会出现膜片形变失效的问题，触发压力值的漂移量控制在极小范围内，不需要频繁进行校准维护。触发机构采用杠杆式放大结构，能够将膜片的微小形变量放大后传递给微动开关，保证压力触发的响应速度，不会出现压力达到阈值后开关延迟动作的情况，触点选用银合金材质，具备一定的带载能力，可以直接驱动小功率的电磁阀或者中间继电器，不需要额外加装信号放大中继模块。在实际选型应用中，需要根据系统的真空度工作区间选择对应量程的开关型号，安装前需要确认管路内的介质类型，若介质含有腐蚀性气体或者大量粉尘，需要在开关前端加装小型过滤装置，避免杂质进入开关内腔磨损膜片密封面。布线时需要将开关的信号线缆与动力线缆分开排布，减少强电干扰导致的信号误触发问题，日常巡检时可以通过触发测试按钮验证开关动作是否正常，不需要将开关从管路上拆卸下来即可完成功能校验，降低运维工作量。
