气动二联件气源处理空气控制组件

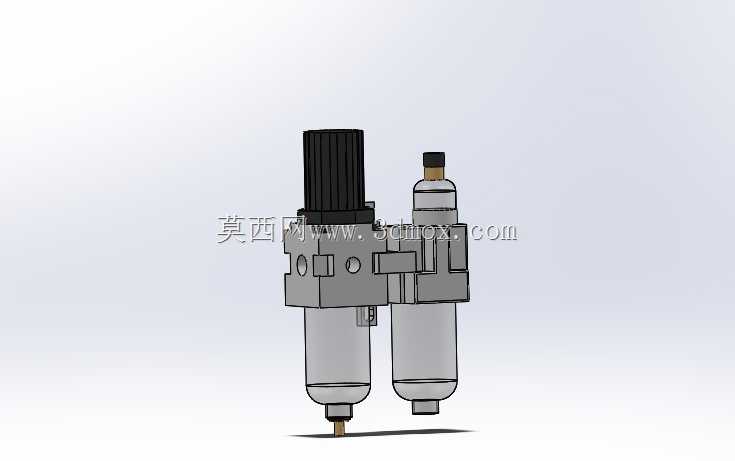

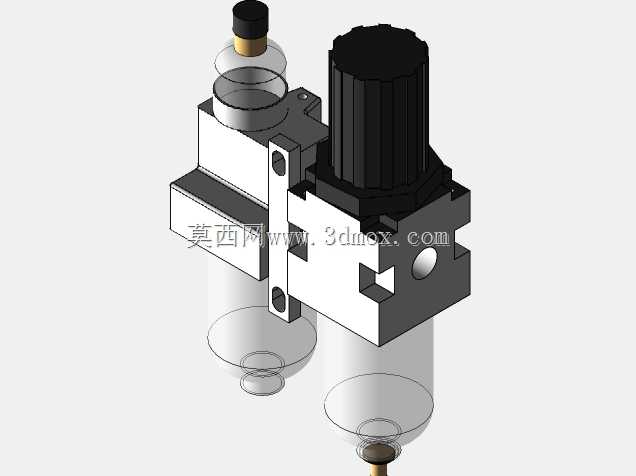

　　在气动控制系统的实际部署场景中，气源输出的压缩空气往往携带水分、固体杂质与管路残留油污，若直接接入气缸、电磁阀等执行与控制元件，会加速密封件磨损、堵塞节流孔道，甚至造成阀件卡滞失效，这类气源处理组件正是为解决这一工程痛点设计。该组件集成过滤减压与油雾供给两大核心功能模块，左侧单元承担压缩空气的过滤与压力调节职能，顶部的滚花调节旋钮可通过旋转改变弹簧预紧力，进而设定输出端的稳定工作压力，适配不同气动执行元件的压力需求，避免气源压力波动造成的执行机构动作不稳；下部的透明滤杯可截留压缩空气中的液态水与粒径较大的固体杂质，底部设置的手动排水结构可在积污达到阈值时快速排出截留物，日常维护无需拆解主体即可完成排污操作。

　　右侧单元为油雾供给模块，可将润滑油雾化后随压缩空气输送至下游需要润滑的气动元件，为气缸活塞、阀芯等运动副提供持续润滑，降低运动摩擦阻力，延长元件使用寿命，顶部的滴油调节结构可根据实际用气流量调整油雾输出浓度，适配不同工况下的润滑需求。两个功能单元通过模块化的连接支架组合为整体，既可以作为成套组件直接安装在气源入口端，也可根据实际工况需求单独拆分使用，安装接口采用气动系统通用的连接标准，可直接对接常用规格的气动管路，无需额外加工转接件。

　　从安装边界来看，组件整体采用立式安装布局，两个滤杯垂直向下布置，安装时需预留滤杯下方的操作空间，满足日常排水、油杯补油的操作需求，侧面的固定孔位可适配标准气动安装支架，可直接固定在设备机架的型材或安装板上，整体宽度控制在紧凑范围内，不会占用过多的设备安装空间，适合在自动化生产线、小型气动设备、工装夹具台等安装空间受限的场景中使用。设计过程中充分考虑了气动系统的实际使用工况，滤杯采用透明高强度工程材质，可直观观察内部积污与油位状态，无需拆解即可判断维护节点；调压部分设置了自锁结构，压力设定完成后可锁定调节旋钮，避免设备运行过程中因振动、误触造成压力偏移；两个单元之间的气流通道经过流道优化，降低压缩空气通过时的压力损失，在额定流量下不会出现明显的压降，保证下游气动元件的供气稳定性。

　　在实际设备选型过程中，这类二联件通常布置在气源处理单元的最前端，紧邻设备气源入口，后续可根据需求对接电磁阀组、节流阀、气缸等元件，其额定处理流量可覆盖多数中小型气动设备的用气需求，对于多气缸并行的大流量工况，也可通过同规格并联的方式提升总处理流量。外形结构上没有多余的突出结构，所有调节部件均布置在便于操作的顶部与侧面，安装完成后不会与周边的管路、其他元件产生干涉，连接部位的密封结构采用标准气动密封件，长期运行下不会出现漏气问题，可适应车间内常规的温湿度工况，满足一般工业环境下的长期使用要求。
