400线6mm轴径增量式旋转编码器结构设计

　　在自动化生产线的输送线速度闭环、数控机床主轴转速反馈、伺服电机位置环采样、包装机械送料辊角度同步这类场景里，增量式旋转编码器是整套运动控制系统里最基础的传感单元，它不需要记忆绝对位置，靠输出脉冲的计数来换算转角、转速，配合PLC或者运动控制卡就能完成高精度的运动参数采集，相比绝对式编码器成本更低、响应速度更快，适合连续运转的工况做实时反馈。这款400P/r规格的增量旋转编码器，轴径设计为6mm，适配市面上绝大多数小型传动机构的输出轴安装尺寸，供电范围覆盖5-24V直流，能直接对接工业现场常见的24V PLC IO端口，也能兼容5V供电的单片机控制板，不需要额外加装电平转换模块，现场布线的时候可以减少中间转接环节，降低故障点。

　　从结构设计思路来看，这款编码器采用了分体式同轴装配逻辑，主轴部分用双轴承支撑，避免径向负载过大导致的轴芯晃动，要知道现场安装的时候很多时候会出现连轴器不同心的情况，双轴承结构能抵消一部分径向偏载带来的磨损，延长使用寿命；外壳采用圆柱形标准安装尺寸，侧面预留了安装固定的止口位，既可以用法兰支架安装，也可以用抱紧箍直接固定在设备机架上，安装边界的兼容性很强，不需要为了适配这款编码器重新设计安装支架，能直接替换市面上同规格的主流产品。

　　实际使用的时候，这款编码器每旋转一圈输出400个脉冲，配合控制器的四倍频采样可以达到1600个计数点每圈，对于普通的输送线速度检测、定长送料这类场景来说精度完全足够，不会出现脉冲数过高导致控制器计数溢出，也不会因为分辨率不够导致送料长度误差过大。输出的脉冲信号采用差分输出逻辑，抗干扰能力更强，在车间有变频器、伺服驱动器这类强电磁干扰的环境里，信号传输距离可以达到十几米不会出现丢脉冲的情况，要是用单端输出的编码器，往往在距离超过3米的时候就容易被电磁干扰影响计数精度。从外形尺寸来看，编码器主体直径控制在38mm，整体长度不含出线部分是40mm左右，属于小型化的设计，在安装空间比较局促的小型自动化设备里也能装得下，比如桌面型的贴标机、小型输送带的驱动端，不需要预留太大的安装空间。轴伸长度是15mm，搭配6mm内径的柔性连轴器的时候，有足够的配合长度，不会出现轴插入过短导致连轴器打滑的情况，安装的时候只要保证连轴器的同心度偏差在0.1mm以内，就可以长期稳定运行，不会出现轴承过早磨损的问题。

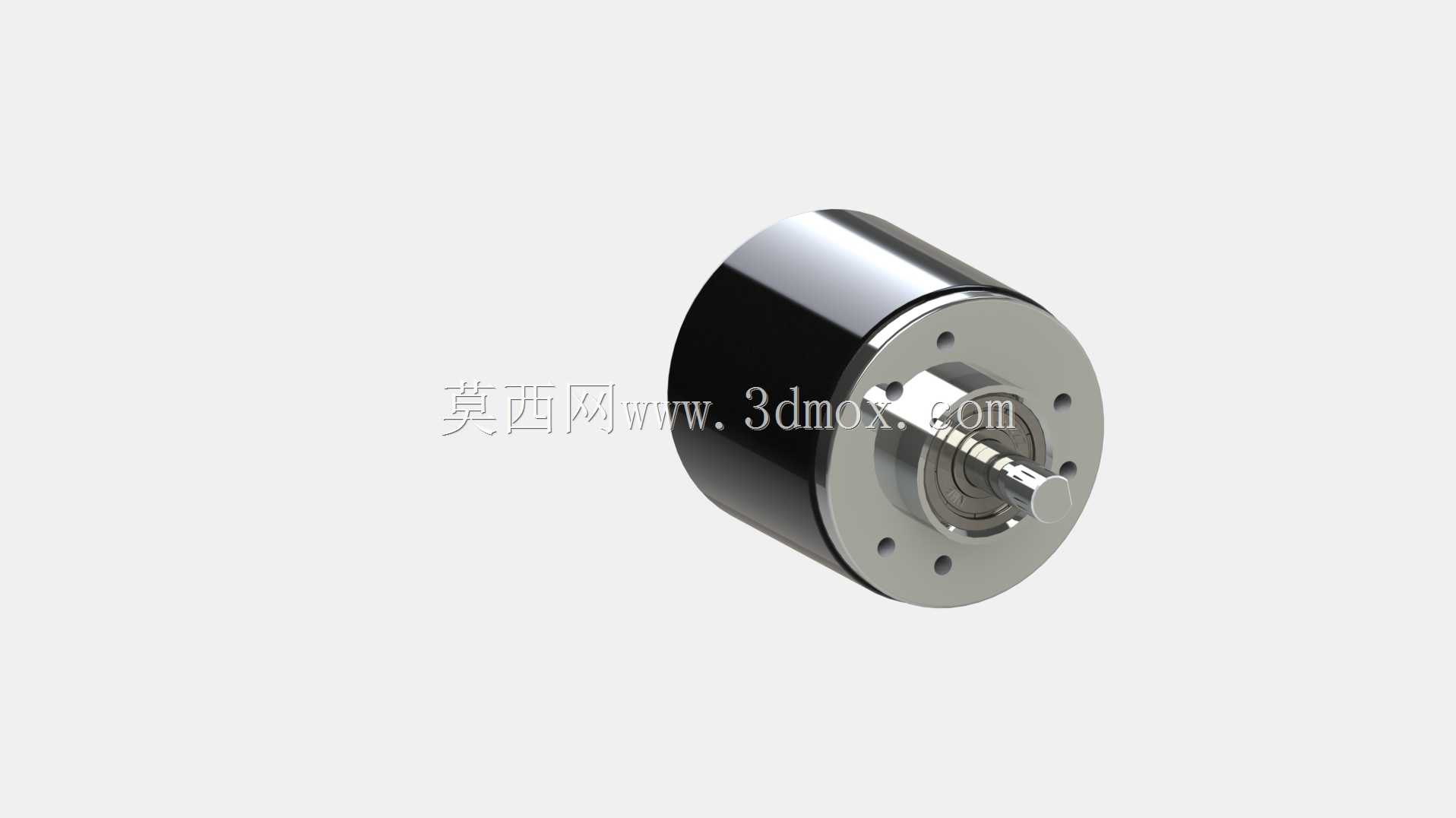

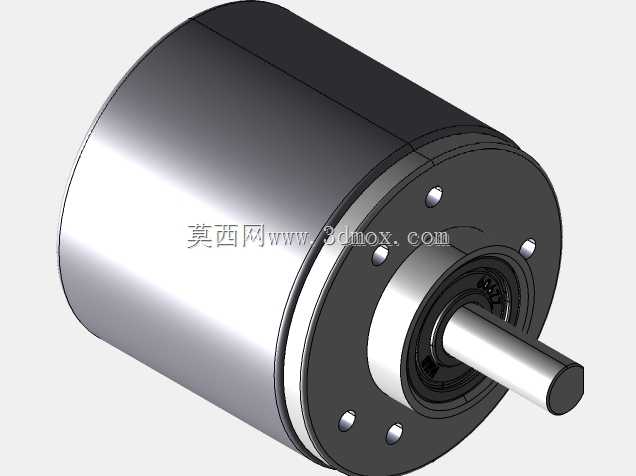

　　在做三维建模的时候，这款模型完整还原了编码器的外部安装特征，包括主体的外壳台阶、轴伸尺寸、出线口位置、侧面的安装固定孔位，在做设备整体装配的时候，可以直接把这个模型导入装配体，提前核对安装空间，检查和周边结构件有没有干涉，尤其是连轴器和驱动轴的配合长度、编码器支架的安装孔位匹配度，都可以在三维环境里提前验证，避免实际加工安装的时候出现尺寸不匹配的问题。很多工程师在选型的时候容易忽略编码器的轴负载参数，这款6mm轴径的编码器，允许的径向负载是20N，轴向负载是10N，所以在设计连接结构的时候，不能直接把编码器轴当传动轴用，必须通过连轴器和负载轴连接，避免径向力直接作用在编码器轴承上，建模的时候也特意把轴的受力边界做了标注，提醒设计人员在结构设计的时候预留连轴器的安装空间，不要做刚性硬连接。另外外壳的防护等级达到IP54，表面没有裸露的电路板部分，出线口采用防水接头设计，在有少量粉尘、溅水的车间环境里也能正常使用，不需要额外加装防护外罩，这一点在做食品包装生产线、木工加工设备这类有粉尘或者清洗溅水的场景里很实用，不用为编码器单独设计密封防护结构，节省设计和加工成本。
