直径87×90毫米圆柱抱箍式加热带结构

项目分类:变压器/电感器 发布时间:2025-02-02 ID:916411
  • 直径87×90毫米圆柱抱箍式加热带结构
  • 直径87×90毫米圆柱抱箍式加热带结构
  • 直径87×90毫米圆柱抱箍式加热带结构
  • 直径87×90毫米圆柱抱箍式加热带结构

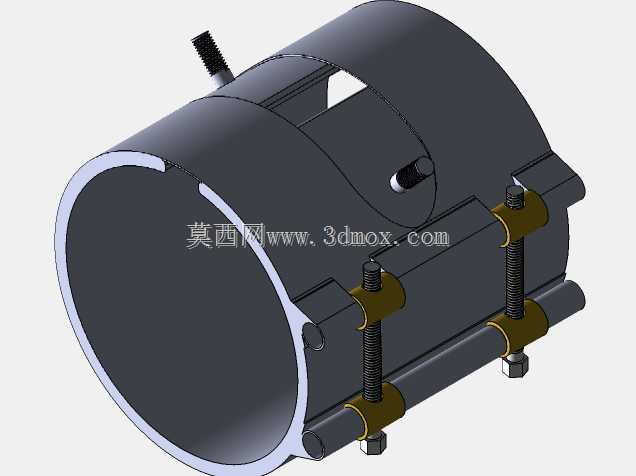

  做塑料挤出、注塑机筒加热段选型的工程师,大概率都接触过这类抱箍式圆柱加热带,这次建模的这款规格适配外径87毫米、轴向加热覆盖长度90毫米的圆柱受热面,是小规格机台、实验室小型挤出单元上很常用的加热部件。很多刚入行的设计人员选加热带的时候,只会盯着功率参数算热负荷,往往忽略安装边界的匹配度,最后要么装上去抱不紧出现空气间隙导致热效率骤降,要么轴向长度超了和相邻的进料段、冷却段干涉,反而影响整段温控精度。这款加热带的结构设计完全围绕圆柱面贴合安装做优化,主体采用薄型耐热合金卷制成对开式抱箍结构,不是整圈封闭的套筒,安装的时候不用把机筒端部的法兰、接头全部拆下来,只要松开侧面的三组拉紧螺栓,把两个半环扣在需要加热的圆柱面上,再依次拧紧螺栓上的铜质压接螺母就能完成固定,现场拆装维护的效率比整圈套筒式高很多,尤其适合已经完成整机装配、后期需要更换加热元件的改造场景。

  侧面的拉紧螺栓特意做了向外延伸的布置,不会贴在加热带本体表面,一方面避免螺栓长期受热出现螺纹咬死拆不下来的问题,另一方面螺栓和加热带壳体之间垫了耐高温绝缘衬套,杜绝带电部件通过金属螺栓导通到机台外壳的漏电风险,接线柱从加热带径向向外伸出,预留了足够的接线空间,接耐高温引线的时候不用刻意弯折线缆,能减少引线根部因为长期受热、弯折出现的绝缘层破损问题。从实际使用场景来说,这类加热带的核心作用是通过接触式热传导,把电能转化的热量持续传递给圆柱壳体内部的物料,让塑料粒子在机筒内达到熔融加工需要的温度,和开放式的辐射加热比,抱箍式结构能把加热面完全贴附在被加热金属表面,热损失更小,温控响应速度更快,当机筒上的热电偶检测到温度低于设定值时,加热带快速补温,温度达到阈值后断电,配合外层的保温层能把温度波动控制在很小的区间里,保证挤出或者注塑过程中物料熔融状态稳定,避免因为温度不均出现的出料不稳、制品内应力不均、表面焦料等问题。

  设计这款三维模型的时候,首先要卡死的就是内径尺寸,87毫米的内径是针对标称外径85毫米的机筒做的适配,预留了2毫米的间隙,一方面是考虑机筒加工的尺寸公差,另一方面是给加热带和机筒之间垫导热云母片、高温导热胶留了空间,不会因为尺寸过紧导致安装的时候卡涩,也不会因为间隙过大出现贴合不严的问题。轴向90毫米的长度是经过实际工况验证的,这个长度的加热带单段功率不会做的太高,不会出现局部过热的问题,同时如果需要更长的加热段,可以多段串联拼接,每段单独配热电偶控温,实现不同区段的温度梯度设置,适配不同塑料原料的加工工艺要求。

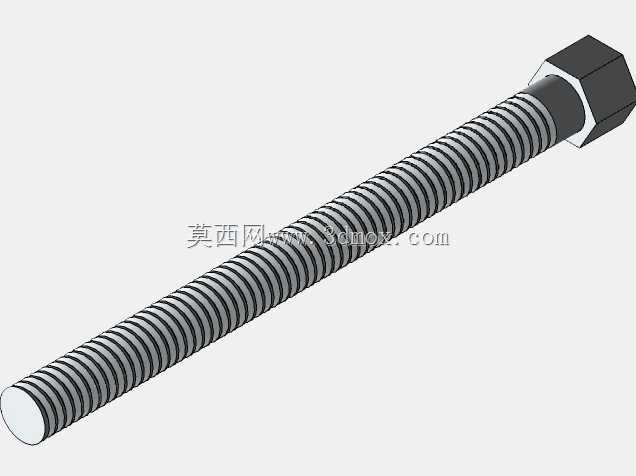

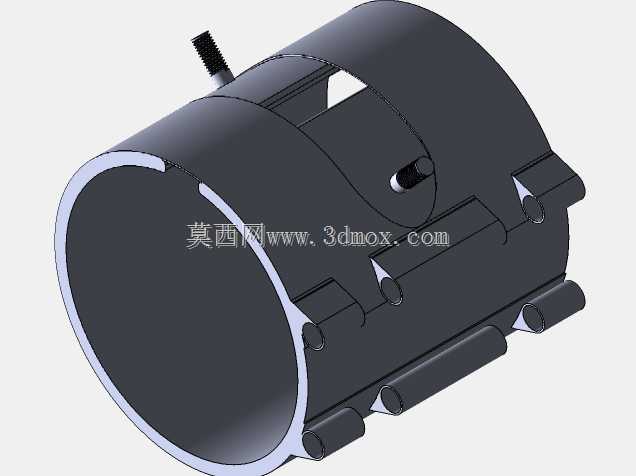

  很多新手建模的时候容易忽略拉紧螺栓的行程,这款模型里的螺栓长度预留了足够的调节量,哪怕加热带经过长期使用出现轻微的热胀冷缩形变,也能通过拧紧螺栓重新抱紧机筒,不会因为热形变导致贴合间隙变大。另外对开面的接缝处做了错位止口设计,两个半环扣合之后接缝处不会出现直通的缝隙,能减少热量从接缝处散失,也避免安装的时候两个半环错位导致内径失圆。从安装边界来说,这款加热带安装完成后,径向突出的尺寸主要是拉紧螺栓和接线柱的高度,设计周边结构的时候,只要在机筒径向预留35毫米以上的空间就不会出现干涉,轴向方向因为两端没有突出的安装边,和相邻的冷却套、进料段衔接的时候只要留1毫米左右的伸缩间隙就可以,不用额外预留安装操作空间,对小规格设备的紧凑布局非常友好。实际选型的时候还要注意,这类加热带的工作温度上限要和加工的物料匹配,普通云母绝缘的加热带适合加工PP、PE这类加工温度在200多度的通用塑料,如果是加工工程塑料需要更高温度的场景,就要换陶瓷绝缘的结构,但这款的抱箍安装结构逻辑是通用的,建模的时候把绝缘层、发热丝排布的内部结构做了简化,保留了外部安装的所有接口尺寸,不管是做设备整体装配的干涉检查,还是做加热段的布局设计,都能直接调用,不用再重新测绘尺寸。
