兼容Arduino的RS485通讯转接模块结构设计

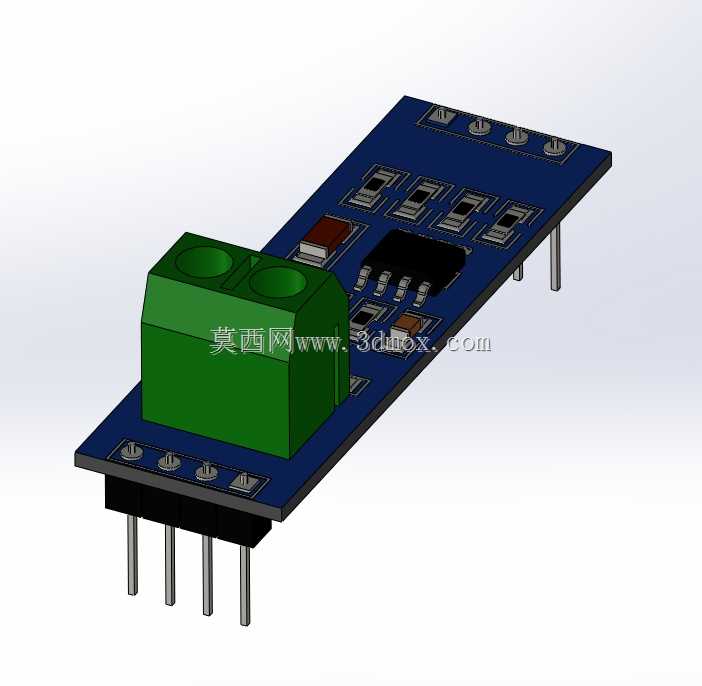

　　在工业现场数据采集、小型智能设备组网的项目落地过程中，RS485总线凭借差分传输的抗干扰特性、长距离传输能力，一直是工控领域串口通讯的主流方案，而这款适配Arduino开发体系的RS485转接模块，正是为了解决主控板原生TTL电平与工业485总线不匹配的痛点设计的。从结构设计层面看，整个模块采用标准直插排针引出方案，排针间距严格遵循2.54mm通用面包板、洞洞板的孔距规范，安装时可直接插接到Arduino控制板的扩展排针上，也可通过杜邦线灵活跨接，不需要额外定制转接支架，能大幅缩短原型验证阶段的硬件搭建周期。

　　模块上的绿色接线端子采用螺丝压接式设计，适配线径0.2-1.5平方毫米的多股或单股通讯线缆，现场接线时不需要焊接，用小号十字螺丝刀即可完成线缆固定，端子的引脚定义清晰区分A、B总线端，能有效避免现场施工时的接线反接问题。PCB板的外形尺寸控制在42mm×16mm的紧凑范围内，板上元件布局遵循信号流向规律，从排针侧的TTL信号输入端，到电平转换芯片区域，再到接线端子侧的总线输出端，信号路径短且无交叉，板上预留的四个安装定位孔直径为2mm，可配合M2铜柱将模块固定在设备内部的安装位上，即使在有小幅振动的设备运行场景下，也不会出现排针松脱、接触不良的问题。

　　核心的电平转换芯片采用贴片封装布局，芯片周边的限流电阻、保护二极管都紧贴芯片引脚布置，减少信号走线长度带来的干扰，板上集成的自恢复保险丝与TVS管，能在总线遭遇浪涌冲击、接线短路时快速切断回路，保护后端主控设备不受损坏。在实际应用场景中，这类模块常被用于小型工控节点的传感器数据组网，比如温室大棚里的温湿度传感器数据回传、小型自动化设备的运行状态参数上传、老旧设备的485通讯接口改造等场景，因为兼容Arduino的开发生态，开发者可以直接调用成熟的ModbusRTU协议库，不需要从零编写底层驱动，能快速完成通讯功能的调试。设计过程中特意将排针的引脚定义与市面上主流的485模块保持引脚兼容，VCC、GND、RX、TX、收发控制引脚的排列顺序完全通用，用户替换原有模块时不需要修改接线顺序，也不需要调整PCB安装孔位，可直接实现同尺寸替换。模块的板厚采用1.6mm标准FR4板材，焊盘做了沉金处理，长期在潮湿、多粉尘的工业现场环境下使用，也不容易出现焊盘氧化导致的接触失效问题，接线端子的塑料基座采用阻燃PA66材质，即使接线处出现短时打火也不会出现壳体燃烧的风险。

　　从安装边界来看，模块插接到标准Arduino Uno板上后，整体突出主板的高度不超过12mm，不会和主板上的USB接口、电源接口产生结构干涉，在紧凑的设备外壳内部布置时，只需要预留15mm的高度空间即可完成安装，不需要额外加高外壳内部的支撑柱。板上的收发状态指示灯采用贴片LED布置在PCB边缘位置，调试时可以直观观察到数据收发的状态，不需要额外外接指示灯就能判断模块的通讯工作状态，能大幅提升现场调试的效率。在做三维结构建模时，所有元件的外形尺寸都按照实际物料的标称尺寸1:1还原，包括排针的插针长度、接线端子的压线螺丝高度、贴片芯片的本体厚度，在做整机结构装配校验时，可以直接导入这个模型检查和周边元件的间隙，避免出现结构干涉导致的装配困难问题。
