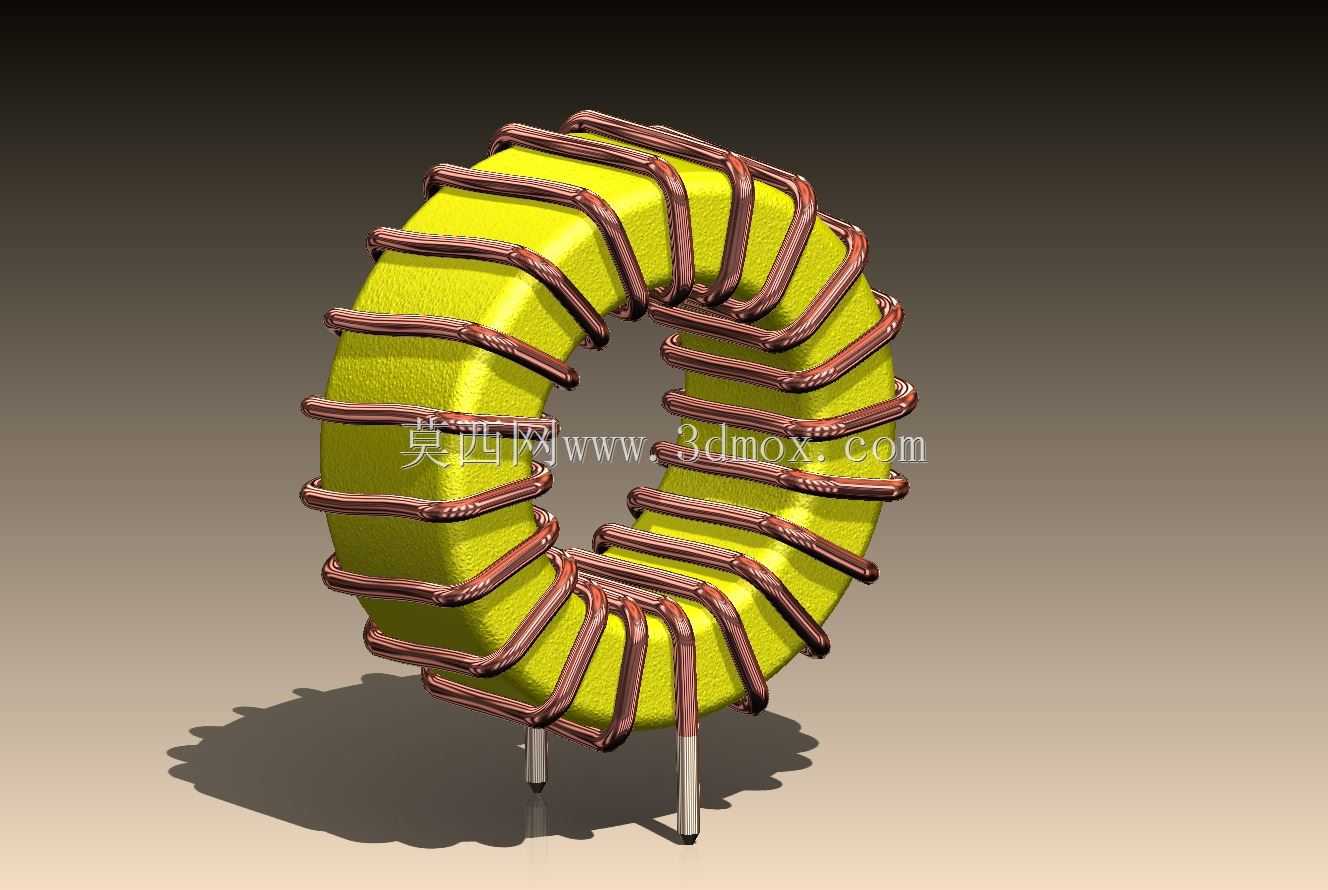

带引脚立式环形功率电感器三维结构

　　在开关电源、DC-DC转换模块、EMI滤波电路以及各类工业控制板卡的设计场景中，环形电感器是应用频率极高的被动功率器件，这类器件的磁路闭合特性带来的低漏磁优势，是开磁路工字电感无法替代的，尤其在对空间电磁干扰有严格要求的工控设备、车载电子供电回路中，环形绕线结构的电感始终是选型优先级较高的方案。这款立式安装的环形电感器，采用黄环氧涂层铁硅铝磁环作为磁芯基体，磁环外层的绝缘涂层不仅能避免绕线过程中漆包线绝缘层被磁环边缘毛刺划伤，也能提升绕组与磁芯之间的耐压等级，适配常规低压供电场景的绝缘要求。

　　绕组采用单股粗径漆包铜线紧密绕制，绕线过程中每一圈都贴合磁环圆弧曲面排布，相邻线匝之间保持均匀间隙，既避免绕线交叉带来的层间电容升高问题，也能保证绕组散热面积均匀分布，在通过额定电流时不会出现局部热点集中的情况。引脚采用直插式硬铜引线设计，引线从绕组末端垂直向下引出，引脚表面做镀锡处理，适配波峰焊、手工焊等常规PCB焊接工艺，两个引脚的中心间距匹配常规电源板的焊盘孔位设计，不需要额外做转接固定结构，直接插装焊接即可完成器件固定，能承受常规生产过程中的机械振动与冲击，不会出现引脚松动、绕组移位的问题。从实际电路功能来看，这款电感可作为Buck、Boost拓扑电路中的储能电感使用，在开关管导通阶段存储磁能，开关管关断阶段向输出回路释放能量，维持输出电压的稳定；也可作为电源输入端口的共模、差模滤波电感使用，利用自身的感抗特性抑制线路中的高频传导干扰，避免后级电路受到电网尖峰脉冲的冲击，同时也能抑制设备自身产生的高频干扰反向串入电网，满足电磁兼容测试的相关要求。

　　设计这类电感三维模型时，首先要确认磁环的内外径与高度尺寸，保证磁环曲面的圆弧过渡平滑，没有棱角凸起，避免后续绕线装配仿真时出现线匝与磁环干涉的问题；绕线路径需要严格沿着磁环圆周方向排布，每一段线匝的弯曲半径都要匹配漆包线的实际线径，还原真实绕线过程中的铜线形变状态，不会出现线匝嵌入磁环实体、相邻线匝穿模的问题；引脚部分要还原从绕组末端引出后的垂直折弯形态，保证引脚的伸出长度、直径与实际器件一致，在做PCB板级装配仿真时，能准确匹配焊盘位置，提前排查引脚与板上其他器件的空间干涉问题。

　　这类立式安装的环形电感相比卧式贴装的同规格电感，在PCB上占用的投影面积更小，适合在板卡空间紧张、纵向空间有冗余的电源模块中使用，磁环整体距离PCB板面有一定高度间隙，焊接后清洗板卡时助焊剂残留不会堆积在磁环底部，也能提升器件自身的散热效率，长时间满负载工作时绕组产生的热量可以通过引脚传导到PCB铜箔，同时通过磁环周围的空气对流完成散热，不需要额外加装散热结构就能满足常规工业级温度范围的工作要求。在做整机结构设计时，需要注意电感器上方与周边的结构件预留足够的安全距离，避免金属结构件过于靠近绕组造成耐压不足的问题，同时也要考虑绕线外层的绝缘漆耐受温度，保证器件周边的环境温度不会超过漆包线的绝缘等级限值，避免长期高温工作下绝缘层老化失效。
