汽车继电器板装式PCB安装插座结构

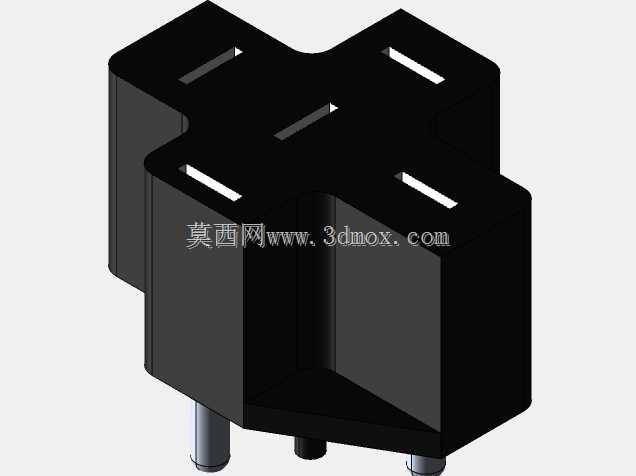

　　做车载电气回路设计的工程师大多碰到过继电器安装匹配的问题，尤其是板装式的继电器插座，一旦引脚尺寸、安装定位没卡准，后期打样回来要么插装费劲，要么波峰焊后引脚虚接、继电器固定不稳，车辆行驶过程中受振动影响出现触点接触不良，直接导致灯光、油泵、车窗这类车载功能失效。这款BR05-PCB对应的插座结构，就是专门适配典型车用继电器的板装安装场景，所有设计细节都是围绕车载PCB板的实际装配需求来做的。

　　先从实际应用场景来说，这类插座主要用在汽车中央电器盒、车身控制模块的PCB板上，用来插装标准尺寸的车用继电器，实现继电器和PCB线路之间的可靠电连接，同时承担继电器的机械固定作用，要承受车辆行驶过程中的持续振动、温度交变，还要满足PCB波峰焊或者回流焊的工艺要求，不能在焊接温度下出现形变、引脚偏移。很多新手工程师在选这类插座的时候，容易忽略引脚的通孔尺寸匹配，要么通孔开小了引脚插不进去，要么通孔开大了焊接的时候焊锡爬不上来，形成虚焊，这款插座在设计的时候特意把电连接器引脚的尺寸做了适配性放大，就是为了明确标注出PCB上需要预留的最小通孔尺寸，避免设计人员在画PCB封装的时候把孔做小，导致生产的时候出现插装故障。

　　从功能特性上看，整个插座主体采用绝缘耐温的工程塑料结构，把四个导电引脚完全分隔开，不同引脚之间有足够的爬电距离，满足车载电气的绝缘耐压要求，不会因为潮湿、积灰出现引脚间打火短路的问题。插座顶部的十字型卡槽结构，是和继电器底部的定位凸台完全匹配的，继电器插装的时候顺着卡槽导向就能顺利插到位，不会出现插反、插偏的情况，插装到位后卡槽的卡扣结构会给继电器一定的保持力，正常振动工况下继电器不会从插座上松脱。底部的三个支撑柱，是在插座焊接到PCB板上的时候，让插座本体和PCB板面之间保持固定的间隙，这个间隙一方面是避免插座底部压到PCB板上的表层走线、丝印或者贴片元件，另一方面是让焊接的时候焊锡的烟气能够顺利排出，减少虚焊的概率，同时也能在温度变化的时候给塑料本体的热形变留出缓冲空间，不会因为热胀冷缩把PCB板顶变形或者把引脚焊点拉裂。

　　说到设计思路，这款插座的建模完全是从生产和装配的实际需求倒推的，首先是引脚的位置度公差，所有引脚的相对位置精度控制在0.1mm以内，保证和PCB封装的孔位完全对齐，不需要人工掰脚就能顺利插装。主体的塑料外壳壁厚做了均匀化处理，所有转角位置都做了合适的圆角过渡，避免注塑的时候出现缩水、缺胶的问题，也减少应力集中，在车辆低温环境下不会因为受冲击出现开裂。顶部的几个开槽结构，一方面是作为继电器插装的导向和防呆结构，另一方面也能减少塑料的用料，同时在继电器插装的时候给卡槽提供一定的形变余量，不会因为硬插导致塑料壳体开裂。

　　再说到安装边界的尺寸控制，整个插座的外轮廓尺寸完全匹配对应型号继电器的安装尺寸，不会超出继电器的投影范围，在PCB上布局的时候，只需要按照继电器的占用空间预留位置就可以，不需要额外给插座留多余的空间，能够有效节省PCB的板上面积，这对于空间紧凑的车载电器盒来说非常重要。引脚的伸出长度是按照常规1.6mm厚度的PCB板设计的，穿过PCB之后露出的长度刚好满足波峰焊的焊锡浸润要求，不会因为引脚太长导致焊后剪脚的工序，也不会因为引脚太短导致焊锡无法充分包裹引脚，影响焊接强度。支撑柱的高度经过反复验证，既保证了和PCB之间的间隙足够，又不会让插座整体高度过高，影响电器盒的整体装配高度，不会和上层的盖板或者其他元件产生干涉。

　　在实际建模过程中，所有的配合尺寸都留了合理的公差带，比如和继电器配合的卡槽尺寸，按照继电器凸台的尺寸留了0.2mm的装配间隙，既保证插装顺畅，又不会因为间隙过大导致继电器晃动。引脚的直径尺寸是按照最小通孔的要求设计的，建模的时候直接把引脚的尺寸标注清楚，PCB设计人员可以直接提取引脚的直径和位置坐标来做封装，不需要反复核对尺寸，减少封装出错的概率。整个模型的细节都还原了实际量产产品的结构，没有多余的工艺倒角或者装饰性结构，所有结构都是为了满足功能、装配、生产的需求，不管是用来做PCB布局的干涉检查，还是用来做结构件的选型参考，都能直接对应实际的量产零件，不会出现模型和实物不符导致的装配问题。
