公母对接式电桶连接器三维结构设计

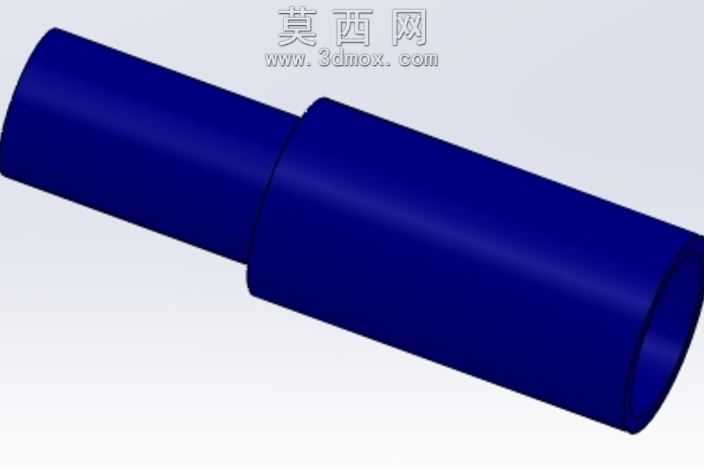

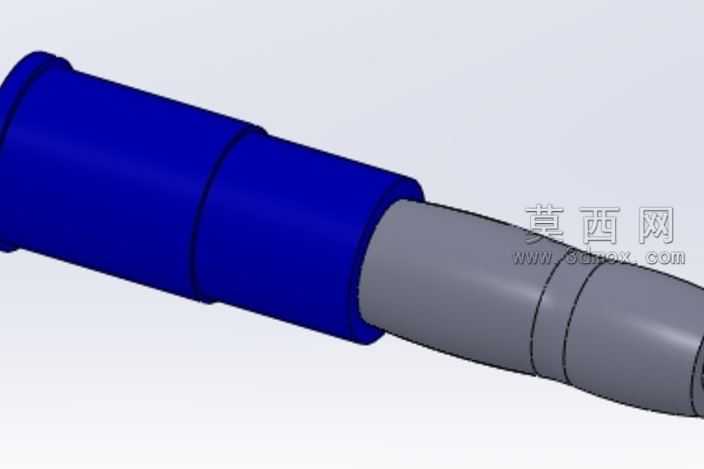

本款电桶连接器采用SolidWorks三维建模软件完成全参数化设计，建模过程严格遵循电连接器件的行业通用尺寸规范，从公头、母头的对接基准面开始搭建特征树，先通过旋转凸台命令生成连接器的主体回转基体，再依次添加定位卡台、绝缘段、插接配合段的细节特征，保证各段同轴度公差控制在合理范围内，避免实际插接时出现卡滞、接触不良的问题。模型渲染阶段采用分层材质赋予方案，外部绝缘护套部分选用深蓝色哑光工程塑料材质，调整材质的粗糙度、漫反射参数还原PA66加纤材质的真实质感，内部导电插接段选用银灰色金属材质，模拟铜合金镀镍的表面效果，通过添加轻微的环境反射让金属部分呈现出细腻的金属光泽，同时在插接配合位置做了轻微的倒角处理，既符合实际加工的工艺要求，也让模型渲染效果更具真实感。结构设计上采用阶梯式分段布局，从尾部线缆接入段到中部绝缘隔离段再到前端插接配合段，各段直径依次过渡，尾部设置了线缆防脱的限位凸台，可在装配时与线缆护套紧密贴合，提升连接后的抗拉扯性能；中部绝缘段做了加厚处理，增大导电部位与外部的爬电距离，满足低压电连接的绝缘安全要求；前端插接段设置了导向锥面，可让公母头对接时自动找正，降低插接对位的难度。设计过程中重点考量了连接器的实用性与工艺性，所有特征均避免了倒扣、薄壁尖角等不利于注塑加工与机加工的结构，零件壁厚保持均匀一致，防止注塑生产时出现缩痕、缺料等缺陷；同时对插接配合的接触面做了间隙预留，既保证对接后接触紧密无松动，也不会因为过盈量过大导致插接费力、磨损过快的问题。整体模型结构完整，各部分特征清晰，可直接用于电连接组件的结构验证、装配模拟以及相关产品的设计参考，完整还原了桶式电连接器公母对接的典型结构形式，符合常规工业电接插件的设计逻辑。
