8克规格CO2小墨盒三维结构设计

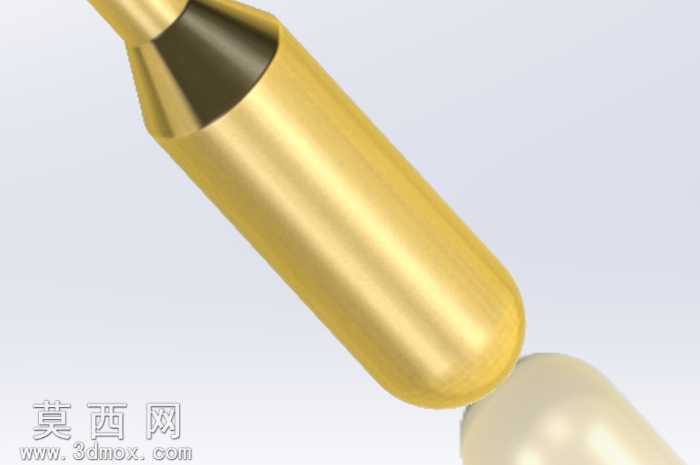

本作品为8克规格CO2墨盒的三维数字化设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先对墨盒的功能需求进行拆解：该类墨盒作为小型高压储放CO2介质的耗材部件，需要兼顾密封可靠性、结构轻量化与安装适配性，因此建模时优先确定核心基准轴线，以回转体特征为基础完成主体壳体的轮廓绘制，通过旋转凸台特征生成主体的柱形腔体与端部收口结构，针对出气端的锥面密封结构，采用多段线精准拟合锥度角度，保证后续与适配接头安装时能够实现面接触密封，避免介质泄漏。材质与渲染阶段，针对墨盒主体的金属材质特性，为壳体赋予抛光黄铜材质参数，调整金属度至0.95、粗糙度至0.12，还原铜质壳体经精加工后的金属光泽与细腻反光效果，端部密封段采用深色硬质合金材质，通过调整材质的反射率与粗糙度参数，区分不同部件的材质质感差异；场景内搭配浅色哑光背景，采用三点布光方案，主光源从侧上方投射突出壳体的曲面轮廓，辅光源补光弱化暗部死黑，环境光提供基础照明，最终渲染图清晰呈现出墨盒的曲面流畅度与金属质感，能够直观展示产品的外观形态。结构设计层面，充分考虑8克容腔的壁厚均匀性，通过抽壳特征控制壳体壁厚保持一致，避免因壁厚差异导致的承压能力不均问题，端部的收口结构做圆角过渡处理，消除应力集中隐患，出气端的密封锥面与主体壳体采用同轴度约束，保证装配时的对中精度；整体设计遵循小型高压耗材的设计规范，所有特征参数均可直接对接后续的加工生产环节，模型包含完整的特征树结构，可根据实际使用需求调整容腔容积、锥面角度、壳体长度等参数，适配不同的安装场景与使用要求。建模过程中对所有锐边做了0.1mm的倒角处理，既符合实际加工的工艺要求，也避免了锐边在渲染时出现的锯齿瑕疵，整体模型无碎面、无重叠特征、无几何错误，几何精度满足工程应用与产品展示的双重需求。
