磁环式绕线电感结构设计方案

　　在开关电源输入输出滤波、DC-DC转换回路、EMI抑制电路中，环形绕线电感是应用频次极高的被动功率器件，这类磁环结构的电感相比工字电感、贴片屏蔽电感，拥有磁路闭合、漏磁极低、抗饱和能力强的天然优势，在大电流工况下的温升表现也更稳定，常被用于工控电源、车载供电模块、光伏逆变控制板、大功率音频功放的滤波回路中，承担储能、滤除纹波、抑制共模差模干扰的实际作用。

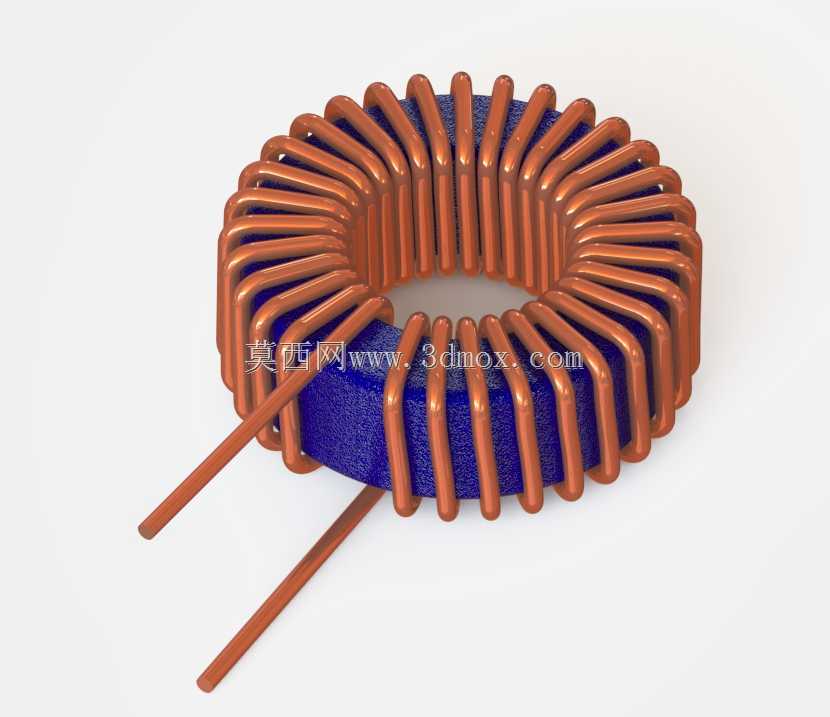

　　本次设计的环形线圈电感器，核心基体采用锰锌铁氧体磁环作为导磁载体，磁环的内外径、高度参数匹配常规1mH-10mH感量区间的功率应用需求，磁环表面做了蓝色环氧喷涂绝缘处理，避免绕制过程中漆包线漆膜被磁环棱角划伤造成匝间短路，同时也能提升绕组与磁芯之间的绝缘耐压等级，满足常规AC2500V的绝缘测试要求。绕组采用扁形漆包铜线绕制，相比同截面积的圆铜线，扁线的槽满率可以提升15%以上，相同磁环窗口下能够容纳更多有效导体截面积，降低绕组的直流电阻，减少大电流通过时的铜损发热，同时扁线的规整排布也能让绕组的散热面积更大，长时间满负载运行时的温升控制更优。

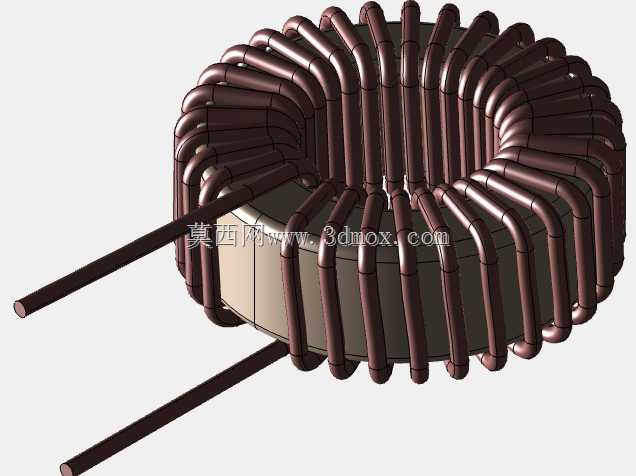

　　建模过程中优先处理磁环基体的曲面特征，先通过旋转特征生成磁环的基础圆环实体，对磁环的内外棱边做R0.3的圆角处理，还原实际生产中磁环倒角的工艺细节，避免绕线装配时棱边切割线皮。绕组部分的建模没有采用简单的螺旋线扫描偷懒做法，而是先根据磁环的周长、扁线的线宽、设计的绕制匝数，计算每一圈绕组的排布间距，逐圈调整扁线的弯折角度，让每一圈铜线都紧密贴合磁环的外圆弧面，还原实际生产中绕线机张紧绕制后铜线与磁环无间隙贴合的状态，两个引出端的铜线做了直线延伸处理，端部预留了足够的上锡长度，匹配PCB板插装焊接的引脚长度要求，引出线的弯折角度也参考实际加工工艺，避免弯折处应力集中造成铜线断裂。

　　从安装边界来看，这类环形电感属于PCB插装式元件，两个引出引脚的间距按照常规功率器件的焊盘间距设计，能够直接适配通用电源板的焊盘孔位，不需要额外定制安装支架，整体外形的最大外径、高度都控制在常规功率电感的安装尺寸范围内，不会和周边的电容、散热片、变压器等元件产生结构干涉。设计过程中也考虑了绕组的固定问题，实际生产中绕制完成后会在绕组外层包裹一层高温玛拉胶带，或者点环氧胶固定绕组与磁环，避免运输、震动工况下绕组移位造成感量偏移，建模时也预留了外层胶带的厚度空间，不会出现实际装配时尺寸超差的问题。

　　从功能特性上看，这种闭合磁路的环形电感，漏磁仅为开口磁路电感的5%不到，在板卡布局时不需要特意预留远离敏感信号线路的距离，能够有效缩小电源板的整体布板面积，同时磁环的磁导率均匀性更好，绕线均匀排布后的电感量公差可以控制在±10%以内，满足高精度电源回路的参数要求。绕组采用的耐高温漆包线可以长期在155℃的环境下工作，匹配工业级设备的运行温度范围，不会因为长期高温工作出现漆膜老化、匝间短路的问题。

　　在建模细节处理上，每一圈扁线的转角位置都做了对应的圆角过渡，还原铜线弯折时的自然R角，没有生硬的直角转折，和实际加工出来的工件外形高度一致，磁环表面的哑光绝缘涂层质感、铜线表面的亮面漆膜质感都做了对应的外观区分，能够直接用于产品宣传图渲染、装配干涉模拟、生产工艺指导等场景。不同于很多简化建模的电感模型，这个模型的绕组排布、引脚长度、磁环倒角都完全参照实际量产的工件参数绘制，导入装配体后可以直接用来检查PCB板上的元件间距、焊盘位置匹配度，不需要再做额外的尺寸修正，对于电源结构设计工程师来说，能够直接用于整机的结构堆叠验证，减少反复核对元件尺寸的工作量。

　　实际选型应用中，这类环形电感的感量、额定电流可以通过调整磁环材质、绕线匝数、铜线截面积来灵活调整，本次建模的结构基础可以通过参数化调整快速衍生出不同参数的同系列电感模型，不需要重新从零开始绘制结构，能够大幅提升同系列元件的建模效率。绕线的排布方式采用均匀疏绕的方式，相比密绕的结构，匝间电容更小，在高频滤波场景下的阻抗特性更好，能够覆盖从几十kHz到几MHz的干扰抑制频段，适合宽频段的EMI滤波应用。
