大电流底座安装式重型双位保险丝座结构

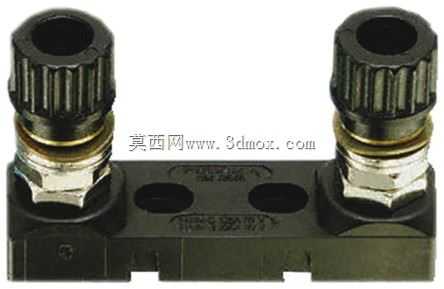

　　在直流大功率供配电回路的设计选型中，过流保护元件的安装可靠性直接决定整套供电系统的故障防护能力，这类底座安装式的重型保险丝座，主要面向额定工作电压不超过80V的直流供电场景，适配50A到425A宽范围电流等级的重型熔断丝，常见于工业储能直流侧、大功率充电机柜、重载移动设备配电单元、低压直流动力配电盘等对载流能力、安装稳固性有较高要求的场合。

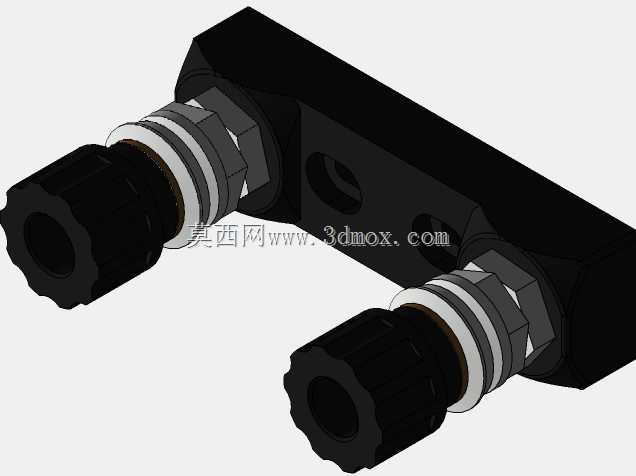

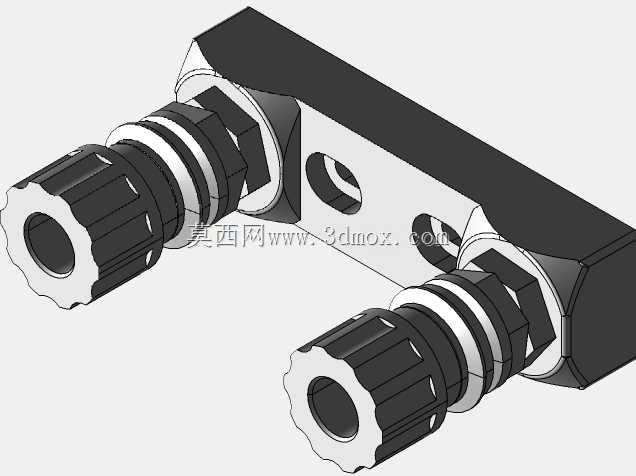

　　从结构设计逻辑来看，这款双位保险丝座采用一体式绝缘底座作为承载主体，底座选用耐温、抗冲击的绝缘工程材料模压成型，底部为平直安装面，预留的安装定位结构可以直接通过螺栓固定在设备安装面板或者配电母排附近的绝缘安装板上，不需要额外设计复杂的转接支架，能有效减少配电回路的装配零件数量，降低现场安装的工时消耗。底座上集成的两个熔断丝安装位采用对称式布局，两个安装位的中心距经过精准核算，既保证两个熔断丝之间有足够的电气间隙，避免大电流工况下的爬电风险，也能合理控制整体安装占用的面板空间，不会出现相邻元件干涉的问题。

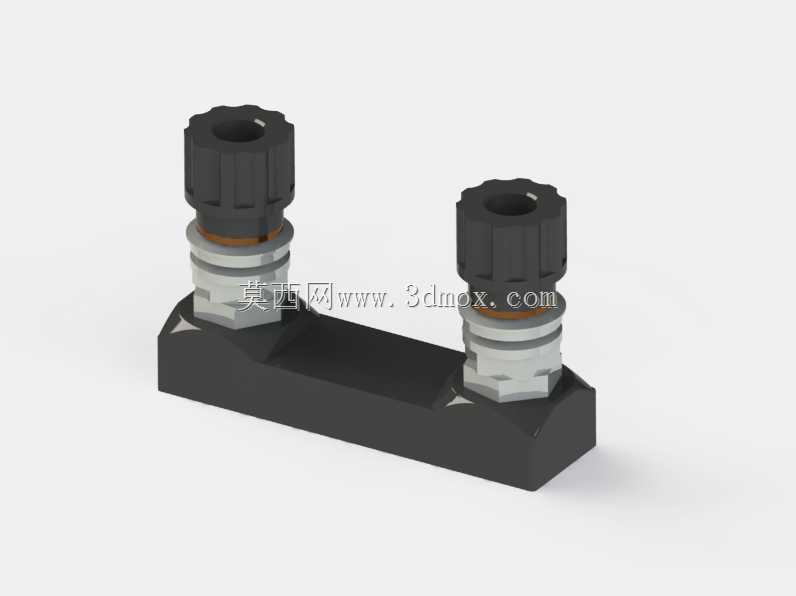

　　单个熔断丝安装位采用分层式锁紧结构，下部为与底座一体成型的金属嵌件接线端，金属嵌件采用高导电率的铜基合金加工，表面做镀镍防氧化处理，既可以保证大电流通过时的载流能力，降低接触电阻带来的温升问题，也能在长期使用过程中避免氧化层导致的接触不良。中部设置有密封减震垫圈，当熔断丝装入后，上部的旋紧盖帽通过螺纹结构下压，配合垫圈可以将熔断丝牢牢压合在下部接线端上，同时可以隔绝日常使用中的灰尘、潮气侵入接触位置，提升户外或者复杂工业环境下的使用可靠性。旋紧盖帽的外圈设计有防滑滚花结构，不需要专用工具就可以徒手完成熔断丝的更换操作，在设备运维过程中可以大幅缩短故障排查后的恢复时间，盖帽顶部预留的观察缺口也能让运维人员不用拆卸部件就直接观察内部熔断丝的通断状态，快速判断故障点。

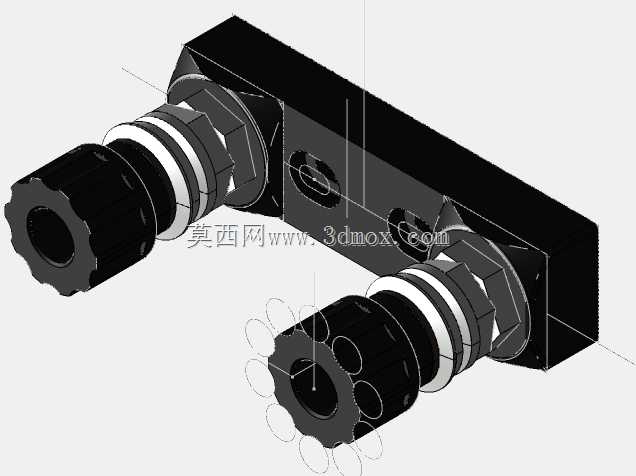

　　从安装边界尺寸来看，这款保险丝座的整体长度控制在双位安装的最小合理范围，底座宽度适配常规配电面板的安装预留空间，整体安装高度不会超出低压配电设备内部的元件安全距离要求，接线端的接线方向与安装面垂直，方便大平方线缆的弯折布线，不会出现线缆过度弯折导致的线芯损伤问题。在实际三维建模过程中，需要重点关注几个配合尺寸的公差控制：一是旋紧盖帽与底座安装柱的螺纹配合公差，既要保证旋合顺畅，也要避免配合过松导致的震动松脱；二是下部金属嵌件与底座注塑结合的位置公差，保证嵌件在长期大电流温升、外界震动的工况下不会出现松动移位；三是两个安装位之间的中心距公差，保证批量生产时熔断丝的安装互换性，不会出现个别产品装不上熔断丝的问题。

　　在实际应用场景中，这类双位保险丝座可以同时为两路独立的直流负载提供过流保护，也可以根据回路设计需求并联使用提升整体载流能力，相比单路保险丝座，它的一体式底座结构可以减少安装点数量，在紧凑的配电空间内实现更高密度的保护元件布置。设计时也充分考虑了大电流工况下的温升问题，金属接线端的导电截面经过载流密度核算，在满额425A电流通过时，接触位置的温升控制在绝缘材料允许的长期工作温度范围内，不会出现材料软化、绝缘性能下降的问题。底座上设置的三角对位标记，可以帮助装配人员快速识别安装方向，避免接线时出现极性接反的失误，同时底座的边角都做了圆角过渡处理，不会在装配过程中划伤操作人员或者线缆绝缘层，符合低压配电设备的安全设计规范。
