两款简易机械连接支撑结构部件

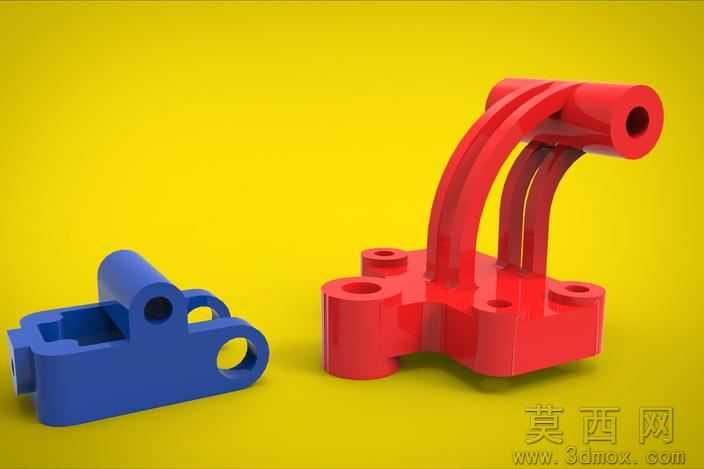

本次展示的两款机械部件采用三维参数化建模方式完成，建模过程中优先保证结构尺寸的合理性与装配适配性，针对不同功能的部件分别梳理结构逻辑：蓝色部件为卡扣式连接座，建模时先绘制主体基座的二维草图，通过拉伸命令生成基础实体，再依次切削出卡扣卡槽、铰接通孔与侧边连接耳结构，对棱边做统一的圆角处理避免应力集中，同时预留出与配套杆件过盈配合的安装孔位，保证装配时的定位精度。红色部件为弯臂式支撑座，建模时先确定底部安装法兰的基准平面，绘制四个均布的安装沉孔草图，拉伸生成带孔的法兰基座后，通过多截面实体命令生成两条平行的弧形弯臂结构，弯臂末端整合横向的铰接套筒，对弯臂与法兰、套筒的衔接位置做渐变过渡处理，保证结构受力的均匀性。材质设置上，两款部件均采用工程塑料材质参数，蓝色部件调配为哑光深蓝色塑料质感，调整粗糙度参数模拟注塑成型的表面质感，红色部件调配为亮面鲜红色塑料质感，添加轻微的反射效果突出曲面的流畅弧度。渲染阶段采用明黄色纯色背景，搭建三点布光系统：主光源从侧上方45度角照射，突出部件的立体轮廓与结构转折，补光从另一侧弱化阴影的死黑区域，顶光勾勒部件的顶部边缘轮廓，添加柔和的环境遮蔽效果让部件的凹陷结构呈现自然的明暗层次，清晰展现每个安装孔、连接位的结构细节。设计思路上，两款部件均面向轻量化机械装配场景，在满足连接、支撑功能的前提下尽可能简化结构，去除冗余的设计特征，既降低注塑生产的成型难度，也保证部件自身的结构强度，蓝色部件侧重快装快拆的卡扣连接需求，红色部件侧重承重支撑的弧形受力需求，两款部件可搭配使用组成完整的铰接支撑模组，适配小型设备的活动连接部位，所有孔位、安装面的尺寸均遵循通用机械设计标准，可直接导出工程图用于生产加工参考。
