多管路排布平面与U弯联动变化板结构

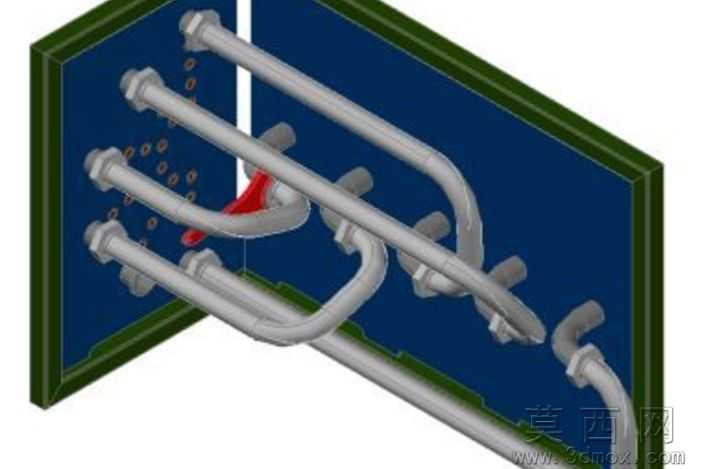

该三维模型采用参数化建模方式完成整体结构搭建，建模过程中首先构建带安装孔阵列的矩形安装基板，基板边缘做加厚包边处理，所有安装孔位按照等距阵列规则排布，预留充足的管路固定点位，方便不同排布方案下的管路固定调整。模型中的多组金属管路采用扫掠特征完成主体建模，每段管路包含直段连接部分与U型弯曲段，弯曲段的曲率半径经过统一参数约束，可通过调整参数快速修改弯曲角度与延伸长度，实现管路走向的灵活变动。模型中设置的红色拨动件作为结构变动的触发部件，建模时为其添加了旋转自由度约束，可模拟手动拨动后带动相邻管路产生位置偏移、走向调整的动态效果，直观展示多管路联动变化的运作逻辑。材质渲染阶段，安装基板采用深蓝色哑光工程塑料材质，表面添加细微的磨砂纹理提升真实感，金属管路部分赋予银灰色金属质感，添加轻微的反射效果模拟不锈钢管材的表面特性，红色拨动件采用高饱和度的亮红色哑光塑料材质，与金属管路、深色基板形成鲜明的视觉区分，方便快速识别操作部件。结构设计上摒弃了复杂的多通阀组集成方案，采用纯机械结构的管路走位调整逻辑，无需额外配置高价专用阀件即可实现多源目标管路的通路切换与走向调整，整体结构零件数量少，加工难度低，所有管路接口均采用标准管径设计，可直接与常规通用管路配件对接安装。设计思路围绕低成本试验场景的管路改造需求展开，针对预算有限、不需要长期连续运行的试验工况，简化了常规流体通路切换结构的复杂组件，通过可变动的弯曲管路排布实现通路调整功能，既满足试验阶段的通路变动需求，又大幅降低了整套结构的制作成本，安装基板上的密集预留孔位可支持多套不同走向的管路排布方案，无需重新加工基板即可完成多次管路布局调整，适配试验过程中频繁改动通路走向的使用需求，整体结构装配逻辑简单，所有部件均通过卡接或紧固件固定在基板上，拆装调整无需专用工具，可快速完成管路走向的改动操作。
