E-4242型工业电源连接插头结构设计

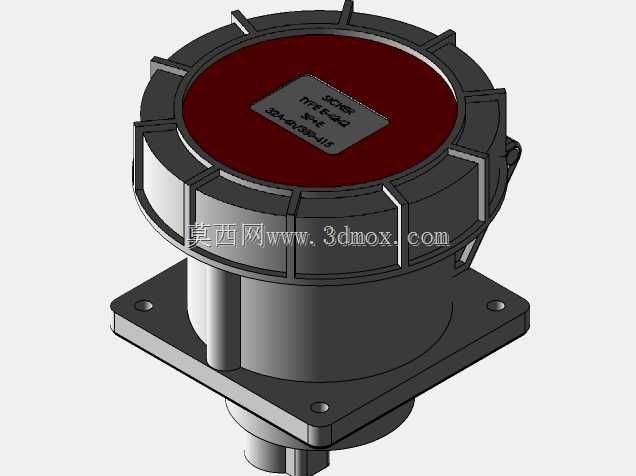

　　这款电源插头主要面向工业场景下的固定式供电接驳需求，常见于车间动力配电、户外临时供电回路、重型设备外接电源输入等场景，作为供电端与受电设备之间的可靠连接节点，承担着电流导通、防护隔离、连接锁定的核心作用，避免工业环境下的振动、粉尘、潮气侵入导致的接触不良、短路等电气故障。从结构设计来看，整体采用法兰盘安装的基座形式，底部方形安装法兰预留四个对称布置的安装孔，可直接通过螺栓固定在设备壳体、配电壁板或者接线箱的预留安装位上，安装孔的位置度公差在建模阶段就做了严格约束，保证现场安装时无需额外扩孔调整，适配常规工业壁装的开孔尺寸边界，法兰与基座主体之间做了加厚过渡处理，能承受安装时的螺栓压紧力，长期使用不会出现基座开裂的问题。

　　上部的接插主体采用带加强筋的圆形壳体结构，周向均匀分布的凸起加强筋一方面提升了壳体的结构强度，在受到侧向磕碰时能分散应力，避免壳体变形影响内部插芯的同轴度，另一方面也为插拔操作提供了防滑的握持受力点，操作人员佩戴劳保手套也能稳定施力完成插拔动作。顶部的红色端盖区域做了内嵌式标识位，可直接刻印型号规格、额定电流电压参数，避免外置标签在工业环境下被油污、粉尘覆盖导致参数无法辨识，端盖与主体壳体之间采用卡扣配合的密封结构，配合内部的密封胶圈，能达到常规工业环境的防尘防溅要求，适配多数非浸水的户外、车间工况。

　　内部插芯的排布按照32A额定电流的载流要求设计，插合面的接触件采用弹性铜合金基材，建模时预留了接触件的装配间隙与弹性变形空间，保证插合后接触压力稳定，大电流通过时不会因为接触电阻过大产生异常温升。设计过程中优先考虑了现场运维的便利性，整体结构没有采用过多异形零件，所有可拆卸部位都预留了标准工具的操作空间，日常检修时无需专用工装就能完成拆解检查，安装法兰的下方预留了线缆引入的密封接头安装位，可根据现场布线需求适配不同线径的供电电缆，线缆入口处做了圆弧过渡处理，避免穿线时划伤电缆外绝缘层。

　　从安装边界来看，整体外轮廓的突出高度控制在合理范围，安装后不会因为突出过多被过往的工件、工具磕碰，法兰的方形轮廓尺寸适配常规工业接线盒的安装孔距，替换同规格旧插头时无需重新在安装面板上开孔，降低现场改造的工作量。壳体的壁厚设计兼顾了强度与材料成本，非受力部位做了均匀的减薄处理，受力的安装位、插拔受力位做了局部加厚，既满足工业使用的抗冲击要求，也不会造成不必要的材料浪费。插合界面的导向结构做了大角度导入设计，插合作业时即使存在一定的角度偏差也能顺利导入，不会出现插针顶弯的问题，同时周向的定位结构能保证插合时的相位正确，避免相序接错导致的设备损坏。
