四极二阶防触电保护中断器结构设计

　　这款四极二阶中断器主要面向低压终端配电场景设计，常见于民用建筑配电箱、工业车间末端配电回路、小型设备供电支路中，承担回路过载、短路故障分断以及防触电保护的核心作用，额定通流能力适配63A及以下的交流供电回路，能够在回路出现剩余电流超标、过载温升超限、短路大电流冲击时快速脱扣切断电源，避免人身触电、线路起火、设备烧毁等安全事故。从结构设计逻辑来看，整体采用模数化导轨安装的标准尺寸体系，宽度适配常规DIN导轨安装的模数化配电元件间距，壳体采用阻燃耐冲击的热固性工程塑料注塑成型，上下壳体通过卡扣与定位柱配合实现无外露螺丝的装配，既满足IP20的外壳防护等级要求，又能在分断故障电流产生内部电弧时，避免电弧外泄引发相邻元件损伤。

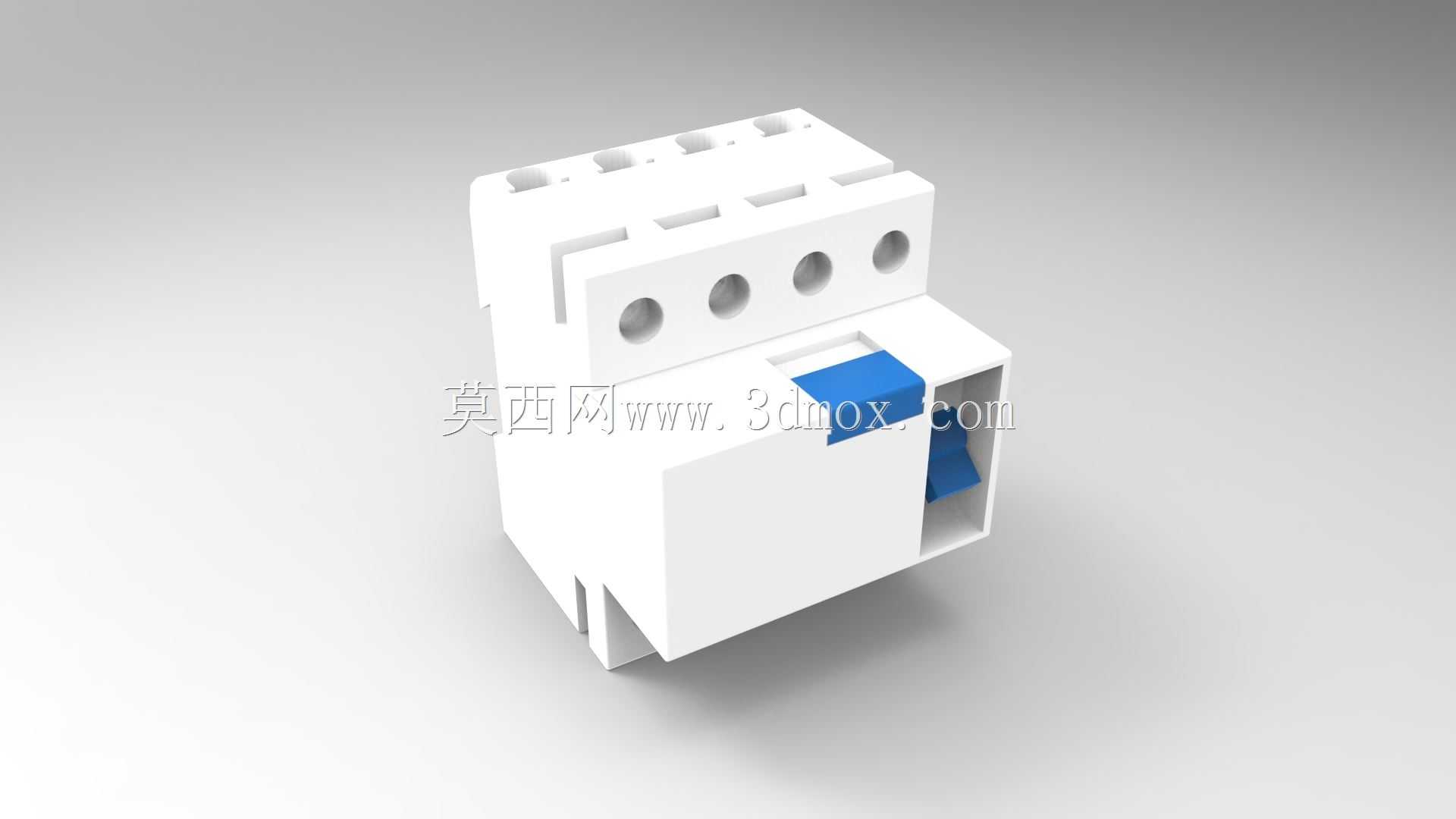

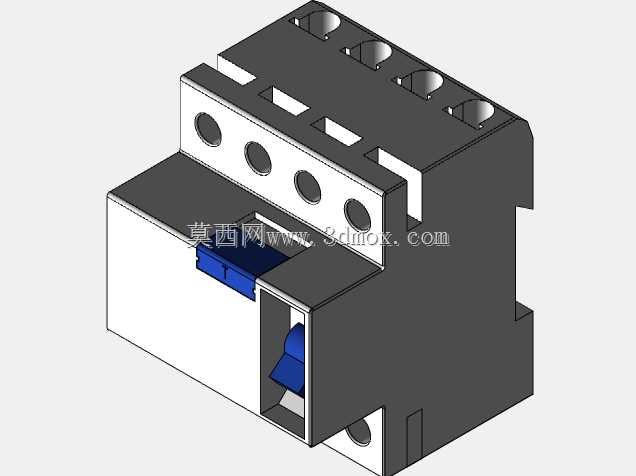

　　正面排布的四个接线端子对应三相四线回路的相线与中性线接入，每个端子都配备带压线板的紧固螺丝，能够适配不同线径的铜芯导线接入，避免单螺丝直接压接导线造成的线芯损伤、接触电阻过大的问题，端子上方设计了可翻转的透明防护盖板，既可以标识回路编号，又能防止施工或运维过程中误碰带电端子。操作拨杆设置在壳体正面侧方，采用蓝白撞色设计，拨动手感带有清晰的档位反馈，分合闸位置有明确的视觉区分，运维人员可以快速判断回路通断状态。

　　内部结构采用二阶脱扣布局，瞬时脱扣模块与剩余电流检测模块分层布置，既压缩了整体壳体的体积，又能实现故障电流的分级响应：小电流过载时通过双金属片受热弯曲带动脱扣机构延时动作，避开设备启动的短时冲击电流误动作；短路大电流出现时通过电磁脱扣机构瞬时动作，分断时间控制在毫秒级；剩余电流达到动作阈值时，零序检测模块触发脱扣机构快速分断，切断故障回路。安装边界完全适配行业通用的35mm标准DIN导轨，壳体背部设计了弹性卡扣，安装时只需将卡扣卡在导轨上按压即可完成固定，拆卸时用螺丝刀撬动卡扣解锁即可快速取下，无需额外的固定螺丝，能够和同模数的微型断路器、漏电保护器、隔离开关等元件并排安装在标准配电箱内，相邻元件之间无需预留额外散热间隙，壳体侧面设计了对流散热槽，在正常带载运行时可以通过空气对流带走内部元件产生的温升，避免长期运行时热量累积加速绝缘老化。

　　接线端的进出线方向采用上下对称设计，既支持上进下出的常规接线方式，也可以根据现场布线需求调整为下进上出，不会影响内部脱扣机构的动作性能，适配不同施工现场的布线走向要求。壳体的所有棱角都做了R角钝化处理，避免生产转运、现场安装过程中锋利边角划伤施工人员，同时也能减少壳体受外力冲击时的应力集中，提升整体抗冲击性能。在三维建模过程中，所有装配间隙都按照低压电器的行业标准预留，壳体合模缝的错位量控制在0.1mm以内，保证装配后壳体的密封性，操作机构的运动行程做了动态干涉检查，确保拨杆在分合闸全过程中不会与壳体、内部元件发生卡滞，端子的压线行程预留足够余量，保证最大适配线径的导线接入后，紧固螺丝仍有足够的啮合牙数，避免压接不牢引发的发热故障。
