透明柜体式红色传送带纸机结构设计

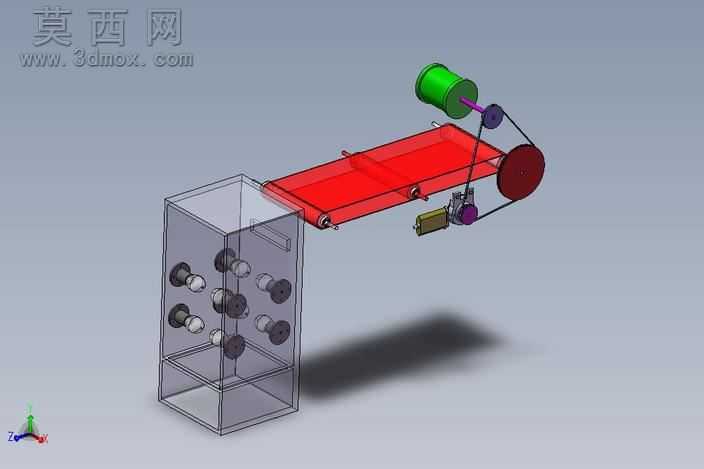

本作品为纸机三维结构模型，采用SolidWorks完成全参数化建模，整体结构分为下部储料柜体与上部输送执行机构两大模块，建模过程中对每一个零部件进行独立草图绘制与特征搭建，确保各部件装配关系完全符合机械设计逻辑，无干涉错位问题。下部柜体采用透明亚克力材质模拟，建模时通过薄壁特征抽壳生成柜体主体，内部阵列排布多组导向辊轮，每根辊轮均单独建模轴体、轴承安装位与辊面结构，辊轮按照走纸路径错落布置，可实现纸张的缓存与导向，柜体侧面设置开合式门板结构，预留把手安装位，方便内部耗材更换与维护操作。上部输送机构采用大跨度红色传送带设计，建模时通过钣金特征搭建传送带两侧的支撑框架，框架两端设置主动辊与从动辊，传送带表面做防滑纹理处理，可平稳承托输送纸张；传动系统采用带轮传动结构，分别设置绿色动力滚筒、紫色导向带轮与大直径红色主动带轮，通过同步带实现动力传递，各带轮均单独建模轮毂、轮槽与轴孔结构，同步带采用柔性零件模拟张紧状态，还原真实传动的张紧角度与包角参数。渲染阶段对不同部件赋予差异化材质：柜体透明材质设置15%透明度与轻微反光属性，还原亚克力通透质感；传送带采用哑光红色橡胶材质，添加细微颗粒粗糙度提升真实感；带轮与辊轮根据功能区分材质，动力部件采用金属烤漆材质，传动带采用黑色橡胶材质，地面添加柔和投影效果，突出整体结构的空间层次。设计思路围绕小型办公用纸处理场景展开，将储料、走纸、输送功能集成于一体，结构紧凑布局合理，各传动部件的位置经过反复调整，确保动力传递路径最短、运行阻力最小，可直观展示纸机的走纸路径与动力传动逻辑，为同类纸品处理设备的结构设计提供清晰的三维参考。
