立式自动香囊液袋包装设备三维设计

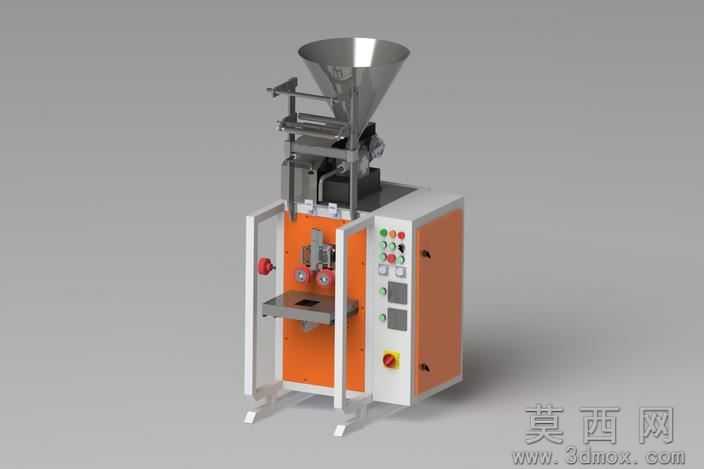

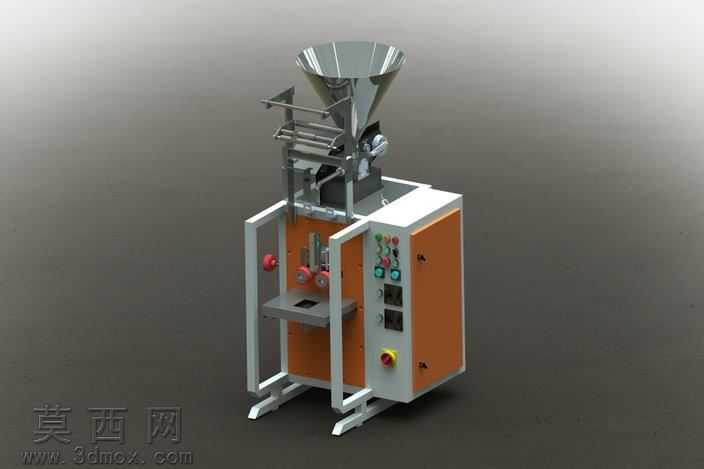

本模型为立式自动香囊液袋包装设备的完整三维设计成果，建模过程中严格遵循立式包装机械的实际生产逻辑，以1:1的真实设备比例完成全零部件的参数化搭建。整体结构自上而下依次设计了锥形储料料斗、定量送料机构、导料成型通道、纵封牵引组件、横封切机构以及立式机架柜体，各部件的装配关系完全匹配实际设备的运动逻辑，可直观呈现设备从物料装填到成品袋输出的完整作业流程。

材质渲染阶段针对不同部件的实际材质属性做了精细化区分：顶部锥形料斗采用镜面不锈钢材质，还原金属表面的高反光质感与金属光泽；机架框架采用哑光银白金属材质，体现结构件的厚重稳固特性；设备侧封门板采用暖橙色哑光烤漆材质，还原工业设备常用的配色方案；操作面板区域的按钮按照功能区分颜色，急停按钮采用醒目的红色，功能启动按钮采用绿色，旋钮与显示屏区域做了半透明与哑光塑料的质感区分，急停开关、操作手柄等外露操作件均做了细节纹理处理，提升模型的真实感。

结构设计上充分考虑了立式包装设备的功能合理性：顶部料斗设计为大倾角锥形结构，便于液态或膏状香囊物料依靠自重顺畅下落，避免物料挂壁残留；定量送料机构与料斗出料口精准对接，可实现每次灌装的物料容量精准控制；导料成型通道可将包装卷膜引导成型为袋状，配合纵封牵引辊完成袋体侧边的热封与向下牵引动作；横封切机构可同步完成袋体底部封口、物料装填后的顶部封口以及成品袋的裁切动作，连贯完成单袋香囊的包装工序；底部机架采用方管焊接式支脚结构，保证设备运行时的稳定性，柜体内部预留了电气元件与动力组件的安装空间，操作面板倾斜布置在设备正面右侧，符合操作人员的日常操作视角，降低操作疲劳度。整体建模过程中对每一处连接结构、安装孔位、运动避让间隙都做了还原，既可以作为包装机械设计的参考方案，也可用于设备展示、教学演示等场景。
