轴向引线式直插二极管实体结构建模

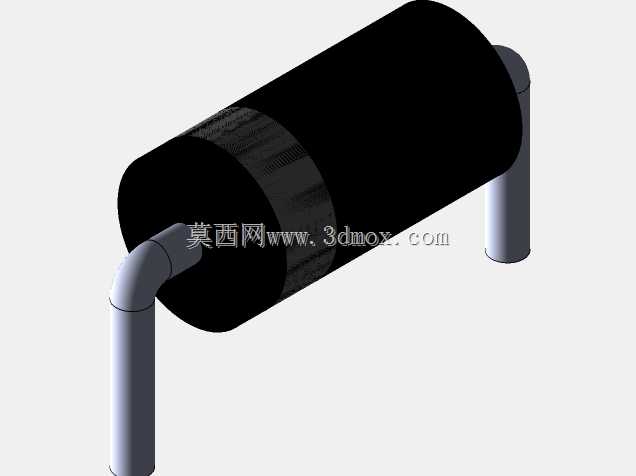

　　在日常的电路板装调、电源模块试制、消费电子维修以及工业控制板卡开发场景里，直插式二极管都是出现频率极高的基础半导体元件，小到随身听的电源防反接电路，大到工业开关电源的整流回路、信号检波支路，都能见到这类轴向引线元件的身影。这次建模的这款轴向引线二极管，还原的是行业内通用的DO-41封装规格实物，建模过程中没有刻意做外观美化，完全按照实物装联后的实际形态还原：主体封装部分为黑色环氧塑封圆柱体，两端引出镀锡铜质引线，其中一端引线做了90度弯折处理，还原了实际生产中板卡插装时的常见弯折形态，方便结构设计人员在做PCB布局、壳体干涉检查时直接调用，不用再额外调整引线形态。

　　从功能特性来看，这类二极管核心是利用PN结的单向导电特性，在电路中承担整流、续流、检波、稳压、防反接等不同作用，不同参数的同封装二极管可以覆盖从几十毫安到数安培的电流通断需求，反向耐压也能覆盖从几十伏到上千伏的常见电路场景，因为封装形式统一，只要焊盘尺寸匹配，不同参数的同封装元件在结构装配上可以通用，这也是做三维结构建模时优先还原封装外形而非内部晶圆结构的核心原因——结构设计阶段不需要关注内部半导体参数，只需要明确元件的外部安装边界、引线间距、整体占用空间，就能完成板卡布局、壳体避让、装配间隙校验的工作。

　　建模时的尺寸把控完全参照行业通用封装规范：主体塑封段直径控制在4.2mm左右，塑封段轴向长度控制在8.5mm，两端引出的引线直径为0.8mm，未弯折的直引线段从塑封端面伸出长度控制在25mm左右，弯折端的引线在距离塑封端面3mm位置做90度直角弯折，弯折圆弧半径控制在1.5mm，避免建模时出现直角死折不符合实际引线加工工艺的问题，弯折后的引线平行段长度同样参照常规插装需求预留足够长度，保证模型导入PCB设计软件后，引线伸出PCB板面的长度符合波峰焊的工艺要求，不会出现引线过短无法透焊、或者过长剪脚后残留尖端放电的隐患。

　　实际做设备结构设计时，很多新手工程师容易忽略直插元件的引线弯折公差，以及塑封本体与周边元件的安全间隙，比如在高压电路里，二极管塑封表面和相邻的电解电容、电阻引脚之间需要预留至少2mm的电气间隙，要是建模时尺寸偏差过大，很容易导致实际打样后元件装不下，或者电气间隙不足引发耐压击穿问题。这个模型在建模时特意把塑封本体的表面做了细微的磨砂质感还原，没有做成光滑的理想圆柱，更贴近实际环氧塑封件的表面状态，引线部分做了金属镀层的质感区分，弯折处的形变细节也做了还原，不会出现理想直角弯折的失真情况。

　　在安装边界的考量上，这款模型的两个引线中心间距按照常规插装需求设为10mm，匹配通用的2.54mm网格PCB的4倍间距焊盘，导入装配体后可以直接对齐焊盘位置，不需要额外调整坐标。模型的整体包络尺寸在引线弯折后，横向最大占用空间为32mm，垂直于板面方向的高度为11mm，设计壳体或者周边结构件时，只要在这个包络范围外预留0.5mm的装配间隙，就不会出现元件和结构件干涉的问题。另外考虑到部分场景下二极管会加装绝缘热缩套管，建模时塑封本体的直径已经预留了0.2mm的套管壁厚余量，设计人员如果需要模拟套热缩管的状态，直接在本体外做等距偏移就能得到准确的套管尺寸，不用重新测量建模。

　　很多人觉得基础电子元件的建模很简单，无非是圆柱加两个杆，但实际工程应用里，越是这类通用基础元件，模型的尺寸准确性越影响整体设计的可靠性，比如电源板上的二极管往往靠近散热片安装，如果模型的塑封长度做短了1mm，实际装配时就可能让二极管本体贴到散热片上，引发短路隐患；要是引线弯折位置不对，插装时就会出现引线别劲、塑封本体受力开裂的问题。这个模型在构建时每一处尺寸都对照实物样品和行业封装标准做了校验，没有随意设定参数，不管是用来做教学演示的电路装配动画，还是做实际产品的结构干涉检查，或者是做生产工艺的插装流程模拟，都能直接调用，不需要再做尺寸修正。
