直插式NE555时基电路封装三维结构

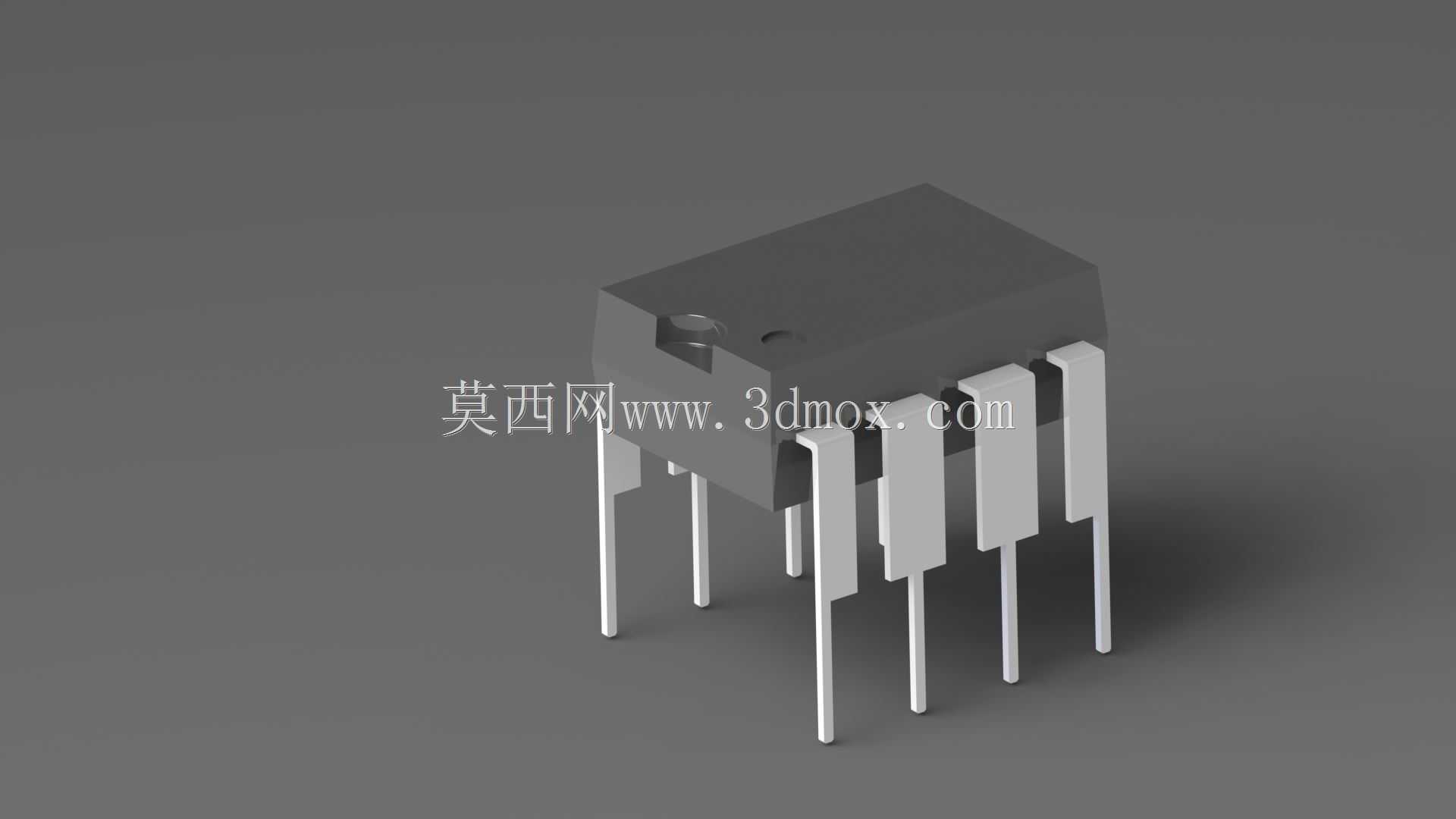

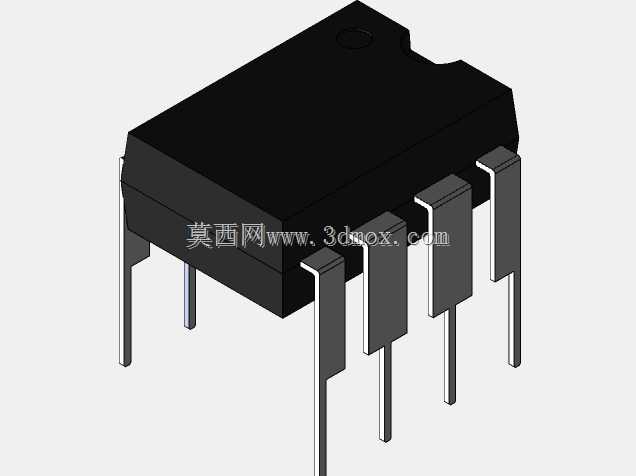

　　在做工控板卡、小型电子实训装置、定时触发模块的PCB布局阶段，直插式NE555的封装三维模型是结构干涉校验环节必不可少的参考要素，很多刚入行的结构工程师容易忽略这类直插芯片的引脚伸出长度、塑封本体高度带来的装配冲突，尤其是在带透明防护外壳的小型控制模块里，芯片顶部到外壳内壁的安全间隙如果留得不足，后期打样组装时很容易出现外壳压合不到位、引脚顶到壳体加强筋的问题。这个模型还原的是标准8引脚双列直插封装的NE555时基电路，塑封本体的边角做了符合实际量产器件的微小倒角处理，没有刻意做理想化的直角锐边，引脚的排布严格遵循DIP-8封装的引脚间距规范，两列引脚的中心距、相邻引脚的中心距都匹配通用PCB封装库的焊盘位置，不会出现模型导入后引脚和焊盘错位的情况。

　　从实际应用场景来看，这类直插封装的NE555常被用在教学实验板、小型延时继电器模块、脉冲信号发生器、LED闪烁驱动电路里，相比贴片封装的同型号芯片，直插版本的抗弯折能力更强，适合手工焊接、频繁调试拆换的场景，对应的三维模型在做整机结构设计时，需要重点关注引脚伸出PCB板面的长度——如果是波峰焊工艺，引脚伸出焊盘的长度通常控制在2mm左右，既保证焊接浸润充分，又不会因为引脚过长碰到下方的走线或者壳体结构；如果是手工焊接场景，部分工程师会预留稍长的引脚方便后期飞线调试，这时候模型里的引脚长度参数就需要根据实际工艺要求做对应调整，避免结构校验时出现误判。

　　设计这个三维模型的时候，没有做多余的外观美化，重点还原了塑封本体顶部的定位凹点、引脚根部和塑封体衔接的微小凸台结构，这些细节在做装配干涉检查的时候非常关键：很多工程师在排布板卡元件的时候，只看元件的长宽高外轮廓，忽略了引脚根部的凸台、本体顶部的凹点这些微小结构，后期组装时容易出现相邻元件的本体剐蹭、绝缘距离不足的问题。从安装边界来看，这个封装的塑封本体宽度、长度都符合JEDEC标准的DIP-8尺寸要求，在PCB上布局时，元件本体两侧需要预留至少1mm的操作空间，方便后期用镊子或者芯片座拆装，引脚的折弯角度也严格按照量产器件的成型角度还原，没有出现引脚过度外扩或者内收的情况，导入PCB设计软件后可以直接和封装库做对齐匹配，不需要额外调整位置。

　　另外在做热设计校核的时候，这个模型的塑封本体表面没有多余的散热结构，符合NE555作为小功率时基电路的实际散热特征，设计时不需要额外给这个元件预留散热片的安装空间，只需要保证本体周围空气流通即可，在密闭外壳的设备里，只要周边功率元件的热辐射不超过芯片的工作温度阈值，就不会出现工作异常的情况。很多初学者在建模这类电子元件的时候，容易把引脚做成等直径的直杆，实际上量产的直插芯片引脚是有轻微锥度的，引脚根部和焊盘衔接的位置直径稍粗，末端做了收窄处理方便插装，这个模型还原了这个细节，在做虚拟装配的时候，引脚可以顺畅插入PCB的焊盘孔，不会出现模型干涉导致的装配报错。还有塑封本体表面的哑光质感也做了对应还原，在做产品渲染图、装配说明书配图的时候，可以直接调用这个模型，不需要额外调整材质参数，就能呈现出和实际器件一致的视觉效果。在做模块化的功能电路设计时，比如将NE555做成可插拔的定时模块，这个模型的尺寸参数可以直接用来设计芯片插座的安装位置，插座顶部到芯片本体底部的间隙、芯片插入插座后的总高度，都可以通过这个模型直接测量，不需要反复对照器件手册核对尺寸，能大幅缩短结构设计的校验时间。
